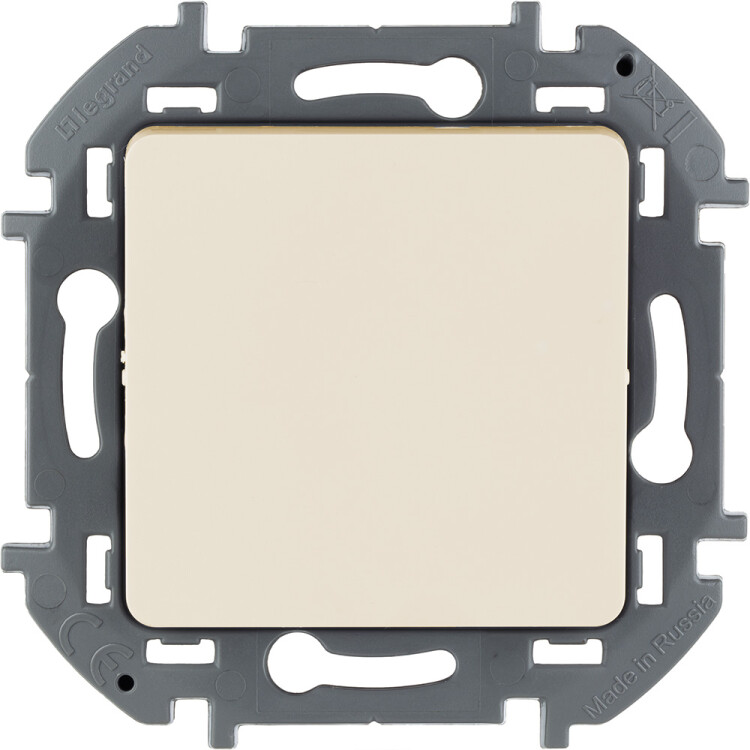

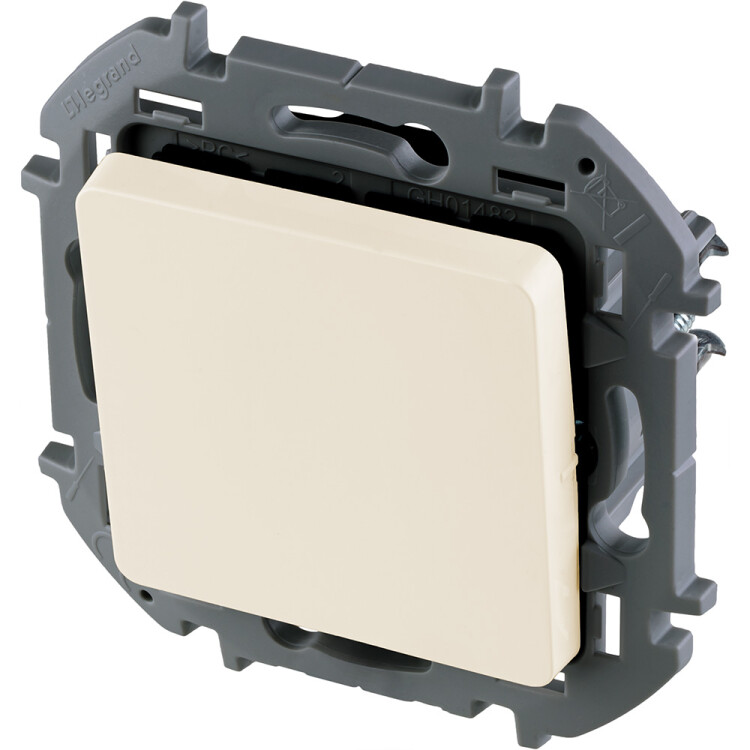

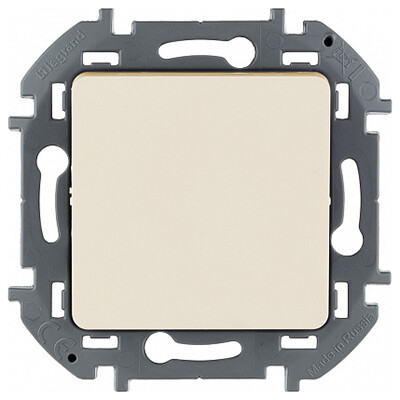

Переключатель промежуточный Legrand 673681 Inspiria (10 АX, IP20) скрытой установки, слоновая кость
Переключатель промежуточный Legrand серии Inspiria предназначен для управления приборами освещения, вентиляции и т.д. с трех или более мест.
Преимущества
- Гарантированная надежность.
- Безопасность механизма.
- Современный плоский дизайн, лаконичность форм и мягкость линий.
Размеры
| Размеры, мм | |||
|---|---|---|---|
| A | B | C | D |
| 76 | 76 | 34 | 14 |
Материалы и цвета
| Цвет лицевой панели | Слоновая кость (RAL 1013) |
| Материал лицевой панели | ABS пластик |
| Тип поверхности лицевой панели | глянцевый |
| Материал механизма | поликарбонат |
| Материал суппорта | поликарбонат, армированный на 10 % стекловолокном |
Особенности конструкции
- Компактный механизм с глубиной всего 20 мм комфортно размещается в различных монтажных коробках.
- Все токоведущие части выключателя имеют защиту от случайного прикосновения.
- Для подсоединения проводов используются винтовые зажимы.
- Улучшенная эргономика снижает вероятность искрения при коммутации светодиодов.
- Материал клавиши стоек к выгоранию и загрязнениям.
- Материал суппорта и корпуса механизма обладает высокой прочностью, не проводит электрический ток, не поддерживает горение.
- Скрытые острые крепежные лапки с широким углом раскрытия обеспечивают травмобезопастный монтаж и надежную фиксацию в монтажной коробке.
- Ход клавиши короткий, негромкий.
Технические характеристики
| Тип изделия | переключатель промежуточный |
| Конструктивное исполнение | механизм с суппортом и лицевой панелью, без рамки |
| Количество клавиш | 1 |
| Номинальное напряжение, В | АС 250 |
| Частота тока, Гц | 50 - 60 |
| Номинальный ток | 10 АХ* |
| Наличие подсветки / индикации | нет |
| Температура эксплуатации, °C | -5... +35 |
| Степень защиты от пыли и влаги | IP20 |
| Степень защиты от внешних механических воздействий | IK04 |

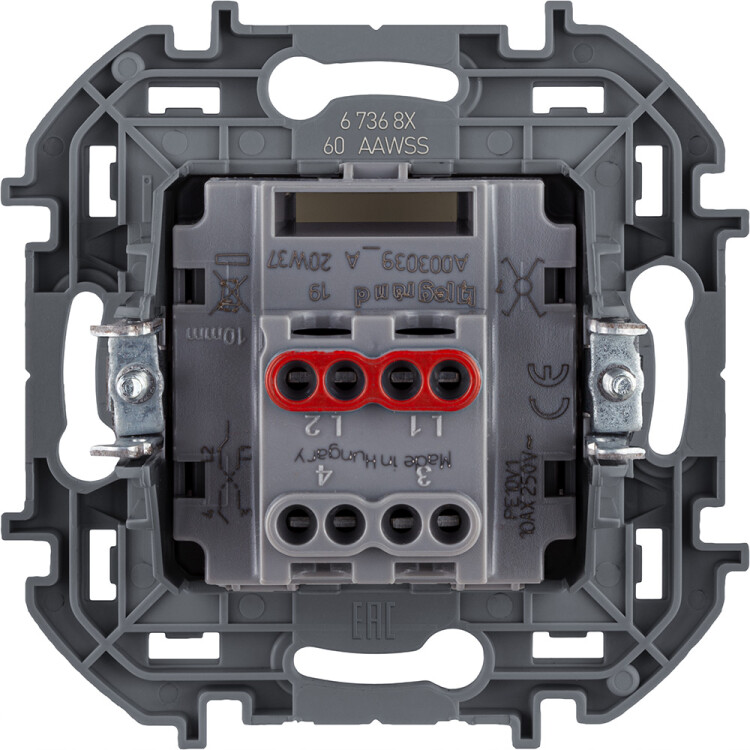

| Тип клемм | винтовой зажим |
| Тип монтажа | скрытая установка |
| Способ крепления | в распор (лапками) и винтами |
* АХ означает способность переключателя работать с реактивной нагрузкой номинальным током 10 А, то есть с люминесцентными светильниками.
Подключение
Управление освещением с трех мест переключателями на два направления и промежуточным переключателем:
Монтаж
Внимание!
Для демонтажа нужно надавить на толкатель и извлечь провод. Не извлекайте провод, не нажав на толкатель!
Варианты крепления суппорта
- прикручивание винтами к монтажной коробке;
- крепление захватами.
 |
Маркеры симметрии в 4 точках обеспечивают удобное выравнивание по горизонтальной и вертикальной плоскости при монтаже. |
 |
Прочный суппорт со специальным профилем облегчает многопостовый монтаж. |
