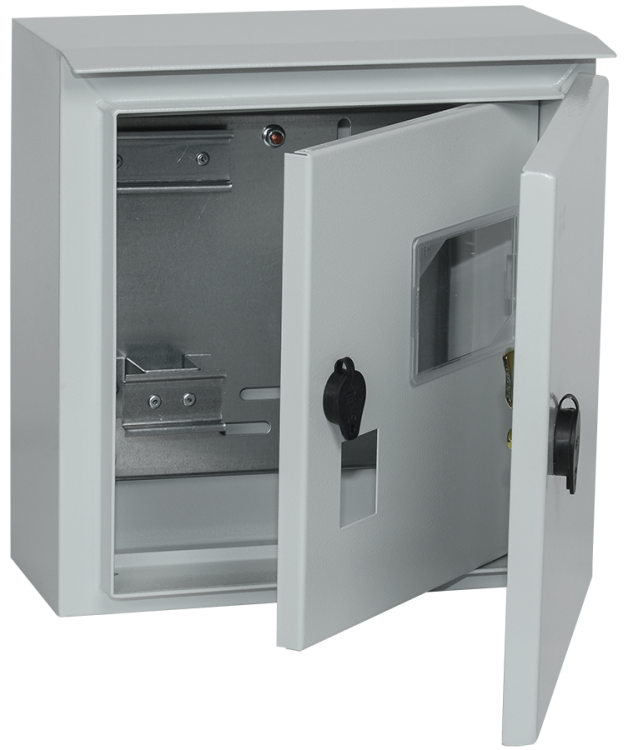

Корпус ЩУ 1/1-1 74 IP54
Корпус ЩУ 1/1-1 74 IP54 IEK предназначен для сборки вводно-учетных электрощитов с применением модульной аппаратуры, для ввода и учета электроэнергии в жилых и производственных помещениях.
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Малогабаритная конструкция.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
- Установка под открытым небом.
Конструкция и размеры
 |

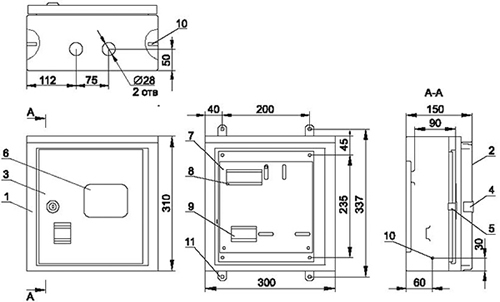

1 - корпус щита. 2 - дверь. 3 - дверь. 4 - замок. 5 - замок. 6 - стекло. 7 - панель монтажная. 8 - DIN-рейка ВН и ОПС. 9 - DIN-рейка ВА. 10 - шпилька заземления. 11 - зацеп крепежный. |
 |

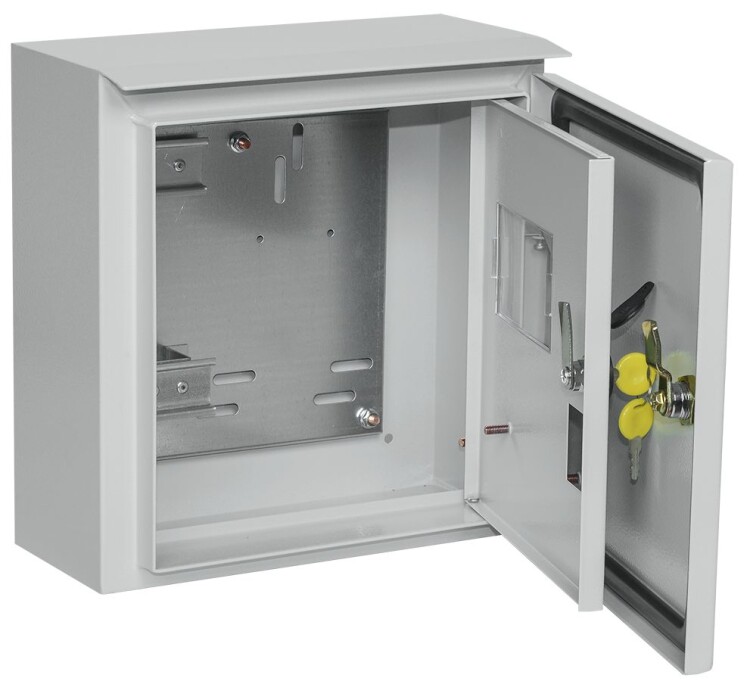

Позволяет раздельно разместить аппарат защиты (ВА47-29) и аппарат отключения электроэнергии (ВН-32), а также ограничитель импульсных перенапряжений (ОПС1). |  |
Предусмотрена возможность пломбировки оперативной панели в закрытом состоянии. |
 |

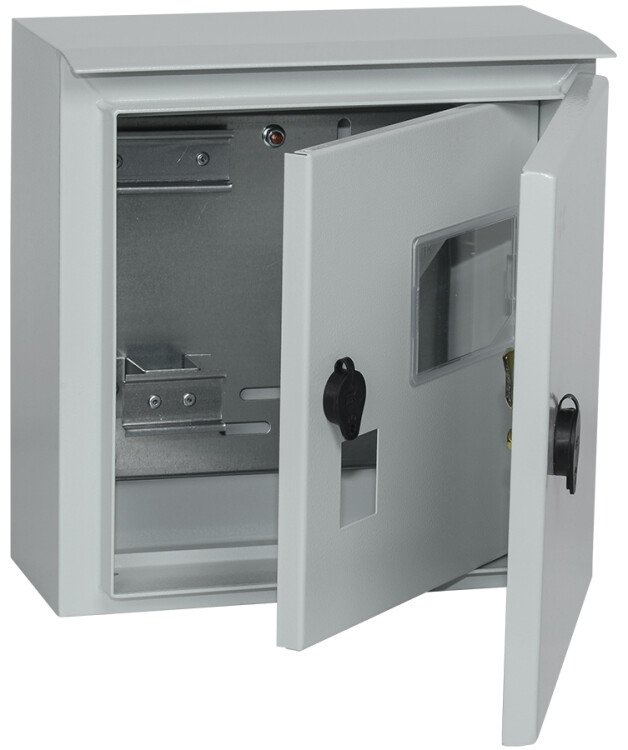

Оперативная панель, закрывающая электросчетчик и электроаппараты. Панель крепится к корпусу при помощи петель и запирается индивидуальным замком. |
 |

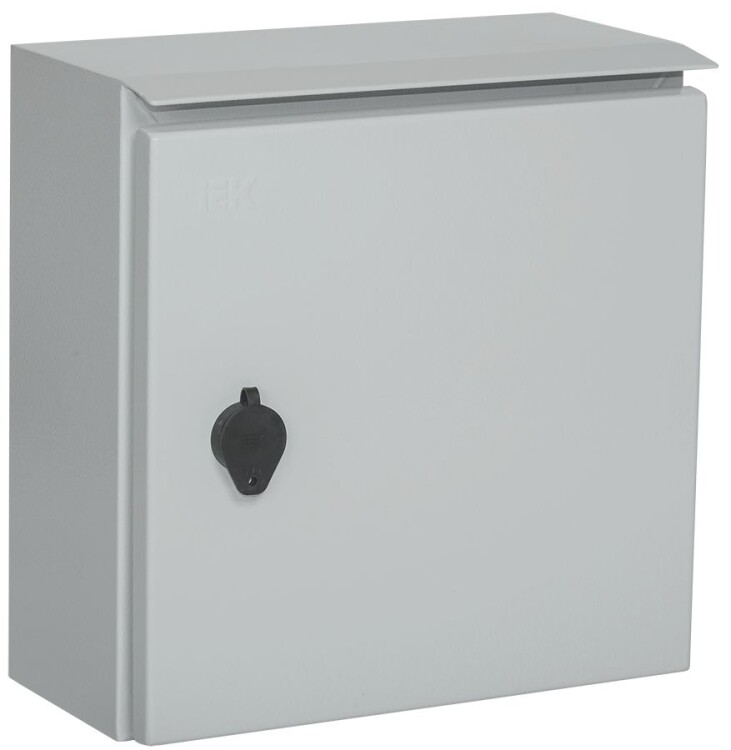

Дополнительный козырек корпуса предотвращает проникновение грязи и воды при открытии двери. |
 |
Оперативная панель имеет окно для снятия показаний электросчетчика и прорезь для доступа к аппарату защиты. |  |
Уплотнение из вспененного полиуретана. |
Технические характеристики
| Артикул | MKM51-N-04-54 |
| Типоразмер | ЩУ 1/1-1 74 IP54 |
| Тип счетчика | 1 |
| Максимальное количество модулей | 6 (4 и 2) |
| Вид установки | навесной |
| Способ крепления | к стене, к столбу |
| Количество вводов | 2 отверстия d 28 мм (снизу) |
| Номинальный ток, А | 50 |
| Толщина металла, мм | 1,0 |
| Тип покрытия | порошковое, шагрень |
| Угол открытия двери, градусов | 120 |
| Степень защиты от пыли и влаги | IP54 |
| Тип применяемых аппаратов | модульные |
| Климатическое исполнение | У1 |
| Вес, кг | 5,3 |
Комплектация
 |
 |
| Знаки электробезопасности | Сальники |
Расшифровка условных обозначений
- Щ - щит.
- У - учетный.
- 1 - тип счетчика однофазный.
- 1 - количество счетчиков.
- 1 - с оперативной панелью в виде дверцы.
- 7 - тип покрытия ППК/шагрень.
- 4 - цвет краски RAL 7032.
- IP54 - степень защиты по ГОСТ 14254.
