Описание и характеристики

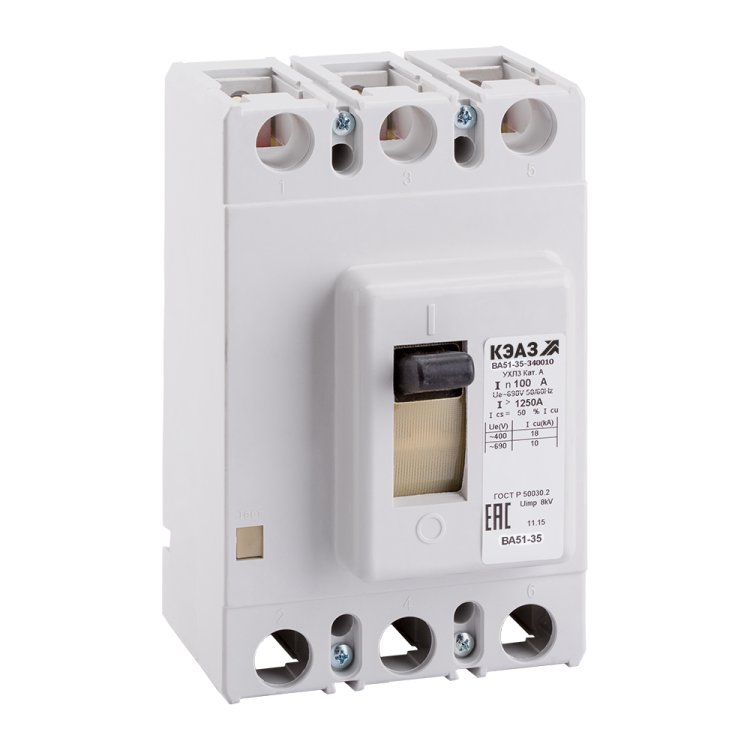

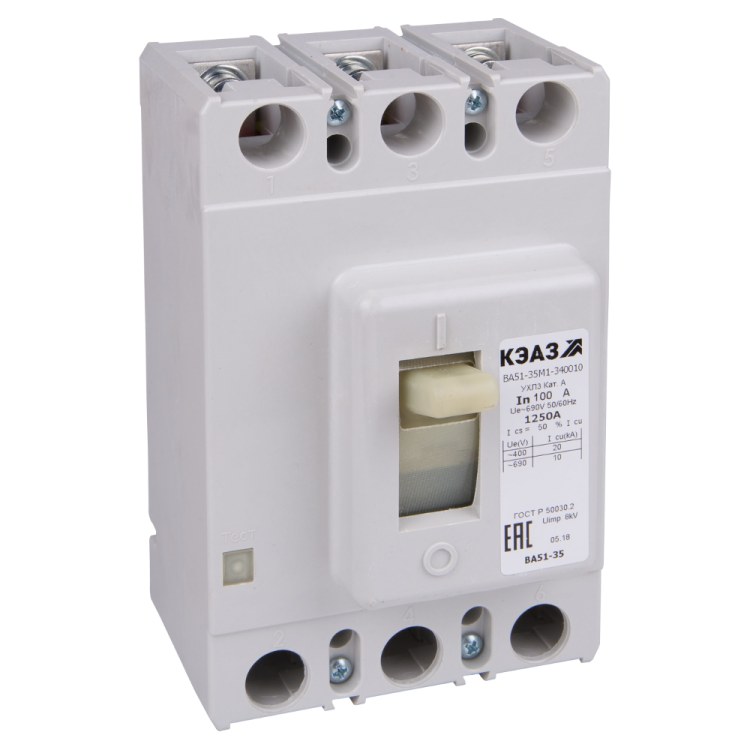

Выключатель автоматический ВА51-35М1-340010-100А-1250-690AC-УХЛ3-КЭАЗ (3Р, 100 А, 20 кА)
Автоматические выключатели КЭАЗ типа ВА51-35 в литом корпусе предназначены для применения в электрических цепях переменного тока частоты 50 Гц напряжением до 690 В и постоянного тока до 440 В.
Разработаны для защиты электроустановок от токов коротких замыканий и перегрузок, предназначены для нечастых оперативных включений и отключений линий (до 3 в час).
Преимущества
- Полный ассортимент номенклатуры на токи от 16 до 630 А.
- Большие значения предельной коммутационной способности.
- Широкая линейка уставок электромагнитных расцепителей.
- Широкий ассортимент дополнительных устройств, в том числе наличие расцепителя нулевого напряжения (РНН).
- Наличие запаса устойчивости к динамическому и термическому действию токов короткого замыкания.
- Гарантия несвариваемости контактов при аварийных токах короткого замыкания.
- Возможность применения в суровых условиях эксплуатации, климатическое исполнение УХЛ.
Размеры и вес
| Высота корпуса, мм | 175 |
| Ширина корпуса, мм | 113 |
| Глубина корпуса, мм | 114 |
| Вес изделия с приводом, не более, кг | 4,0 |

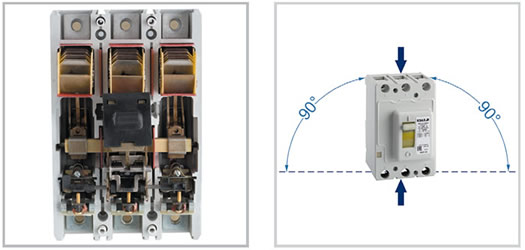

Особенности конструкции
- Применение в контактной системе экструдированных серебрографитовых контактов.
- Монтаж вертикально или поворот вправо / влево на 90°. Подвод питания сверху и снизу.
Технические характеристики
| Артикул | 108310 |
| Тип изделия | силовой автоматический выключатель |
| Количество полюсов | 3 |
| Количество защищенных полюсов | 3 |
| Номинальный ток In, А | 100 |
| Род тока | переменный (АС) |
| Номинальное рабочее напряжение переменного тока Ue, В | 690 / 400 |
| Частота тока, Гц | 50 / 60 |
| Расцепители | тепловой, электромагнитный |
| Предельная коммутационная способность переменного тока Icu, кА | 20 (при 400 В АС) / 10 (при 690 В АС) |
| Вспомогательные (свободные) контакты | нет |
| Наличие привода | ручной |
| Уставка расцепителей токов короткого замыкания, А | 1250 |
| Наличие независимого расцепителя | нет |
| Регулировка максимальных расцепителей тока | нет |
| Номинальное напряжение изоляции Ui, В | 690 |
| Номинальное импульсное напряжение Uimp, кВ | 8 |
| Способ крепления | винт |
| Присоединение внешних проводников | переднее |
| Максимальное сечение присоединяемых проводов, кв.мм | 35 |
| Возможность самостоятельного подключения дополнительных устройств | нет |
| Способ установки | стационарный с креплением на панели |
| Максимальное сечение присоединяемых медных шин | 4 х 30 мм |
| Вид присоединяемых проводников | шина / провод |
| Диапазон рабочих температур, °C | -60... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
Расшифровка условных обозначений
ВА51-35М1-340010-100А-1250-690AC-УХЛ3-КЭАЗ:
- ВА57-35 - обозначение типа автоматического выключателя.
- М1 - модификация по номинальному току главных цепей (модификация М1: 16 - 100 А).
- 34 - 3 полюса с расцепителями тока перегрузки и расцепителями тока короткого замыкания.
- 00 - условное обозначение исполнения без дополнительных сборочных единиц.
- 1 - условное обозначение исполнения по виду привода (1 - ручной привод).
- 0 - условное обозначение исполнения по дополнительным механизмам (0 - отсутствует).
- 100А - номинальный ток расцепителей автоматического выключателя.
- 1250 - уставка расцепителей тока короткого замыкания, ампер.
- 690АС - номинальное напряжение и род тока главной цепи.
- УХЛ3 - климатическое исполнение и категория размещения.
- КЭАЗ - торговая марка.
