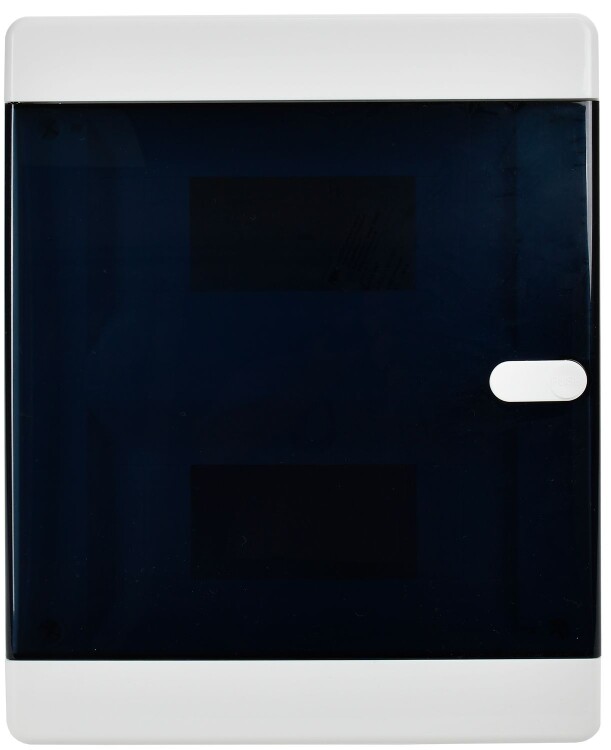

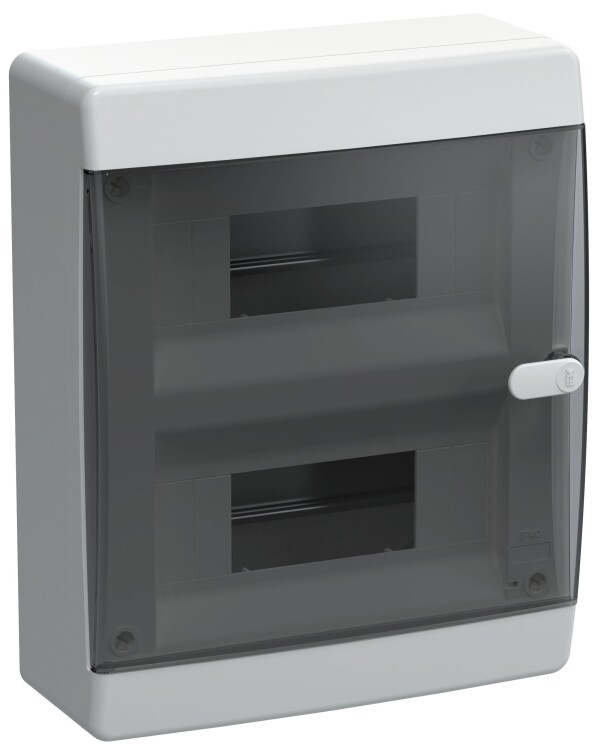

Корпус пластиковый навесной Tekfor ЩРН-П-36 IP41 (прозрачная дверь), белый
Корпуса пластиковые Tekfor типа ЩРН(В)-П IP41 предназначены для установки в них модульных устройств на DIN-рейку.
Используются для организации распределительных щитов в жилых, офисных и технических помещениях.
Преимущества
- Качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию корпусов.
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации бокса.

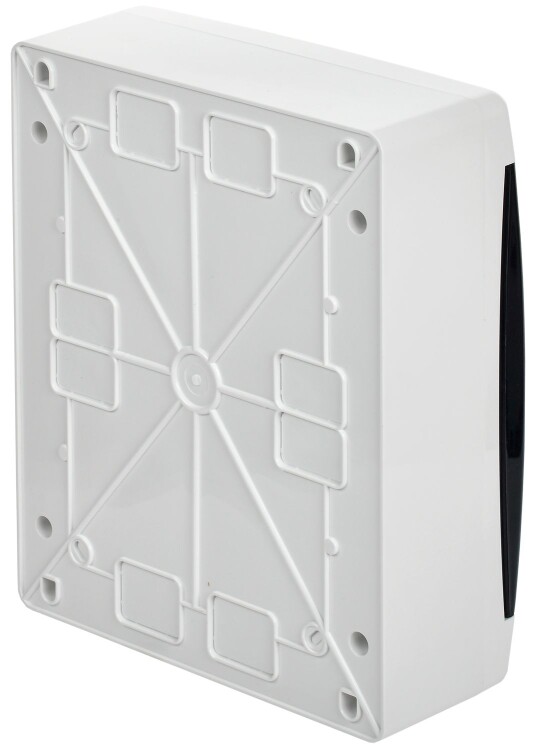

- Жесткое основание позволяет без сложностей выполнить необходимые манипуляции при монтаже корпуса.
- Дверь имеет возможность установки металлического замка (замок приобретается отдельно) при необходимости ограничения доступа в бокс.
- Увеличенное расстояние между клеммным блоком и контактной группой автоматов позволяет легко организовать и промаркировать проводники.
Размеры и вес
| Высота корпуса, мм |
535 |
| Ширина корпуса, мм |
290 |
| Глубина корпуса, мм |
102 |
| Монтажная глубина, мм |
64 |
| Вес изделия, кг |
2,56 |
Материалы и цвета
| Цвет корпуса |
Белый (RAL 9016) |
| Материал корпуса |
ABS пластик |
| Тип поверхности дверцы |
прозрачная тонированная |
| Материал дверцы |
поликарбонат |
Технические характеристики
| Артикул |
TF5-KP12-N-36-41-K01-K03 |
| Тип изделия |
корпус пластиковый щита распределительного |
| Исполнение |
навесной |
| Номинальное напряжение, В |
1000 |
| Максимальный ток, А |
63 |
| Общее количество модулей |
36 |
| Количество рядов |
3 |
| Количество модулей в ряду (шаг 18 мм) |
12 |
| Возможно расширение |
нет |
| Тип дверцы |
закрытого типа (закрывающаяся) |
| Наличие замка |
есть |
| Наличие монтажной платы |
нет |
| Потеря эффективной мощности, Вт |
144 |
| Статическая нагрузка, Н |
39,6 |
| Номинальное напряжение изоляции, В |
400 |
| Температура монтажа, °C |
-20... +40 |
| Температура эксплуатации, °C |
-10... +40 |
| Степень защиты от пыли и влаги |
IP41 |
| Климатическое исполнение и категория размещения |
УХЛ3 |
| Степень защиты от внешних механических воздействий |
IK05 |
| Срок службы, лет |
15 |
Комплектация
- Корпус с прозрачной дверцей.
- DIN-рейка оцинкованная - 3 шт.
- Винт самонарезающий 2,9х16 - 2 шт.
- Винт самонарезающий 3,9х11 - 12 шт.
- Кронштейн для крепления DIN-рейки - 6 шт.
- Перемычка для крепления DIN-рейки - 4 шт.
- Шина нулевая 6х9 - 2 шт.
- Держатель шин - 1 шт.
- Маркировочная лента - 3 шт.
