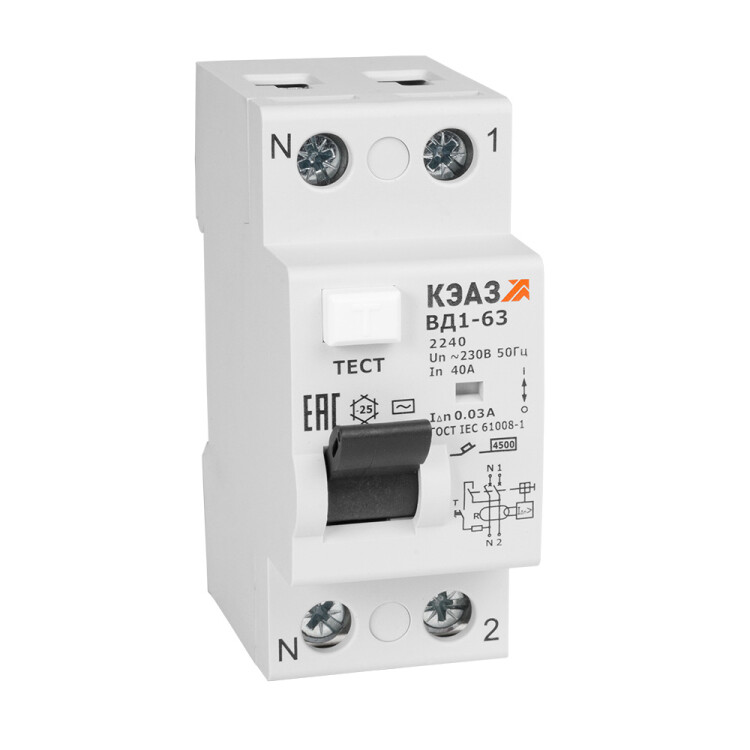

Выключатель дифференциального тока (УЗО) ВД1-63-2240-АС-УХЛ4-КЭАЗ (2P, 40 А, 30 мА, 4,5 кА, тип АС)
Выключатели дифференциального тока (устройства защитного отключения) ВД1-63 КЭАЗ предназначены для применения в электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, и оперативных включений и отключений указанных цепей.
Размеры и вес
| Высота корпуса, мм | 83 |
| Ширина корпуса, мм | 36 |
| Глубина корпуса, мм | 74,3 |
| Вес изделия, кг | 0,22 |
Особенности конструкции

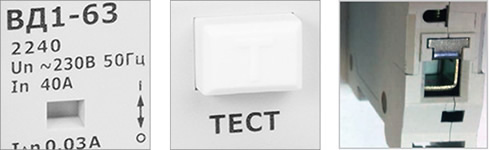

- Индикатор на лицевой поверхности УЗО повзоляет безошибочно контролировать состояние главных контактов вне зависимости от положения рукоятки управления.
- Самостоятельная проверка работоспособности подключения УЗО кнопкой "Тест" - отсутствие затрат на дорогостоящую диагностику.
- Насечки на контактных зажимах обеспечивают максимально плотный контакт, увеличивают механическую прочность соединения и снижают значение переходного сопротивления, тем самым, гарантируют, что подключенные проводники не перегреются и не оплавятся.
Технические характеристики
| Артикул | 221905 |
| Тип изделия | выключатель дифференциального тока / устройство защитного отключения |
| Тип УЗО | электромеханический |
| Число полюсов | 2P |
| Модульная ширина (шаг 18 мм) | 2 |
| Номинальный ток In, А | 40 |
| Род тока | переменный (АС) |
| Номинальное рабочее напряжение переменного тока Ue, В | 230 |
| Частота тока, Гц | 50 |
| Номинальный условный ток короткого замыкания Inc, А | 4500 |
| Номинальный отключающий дифференциальный ток, мА | 30 |
| Тип тока утечки | АС |
| Селективная защита | нет |
| Наличие защиты от сверхтоков | нет |
| Отключение нейтрали (N) | да |
| Номинальное импульсное напряжение Uimp, кВ | 4 |
| Возможность самостоятельного подключения дополнительных устройств | нет |
| Общая износостойкость, не менее, циклов СО | 10000 |
| Коммутационная износостойкость, не менее, циклов СО | 4000 |
| Способ крепления | DIN-рейка |
| Присоединение внешних проводников | переднее |
| Сечение провода, присоединяемого к выводным зажимам, кв.мм | 2,5 - 35 |
| Крутящий момент затяжки винтов, Н*м | 2,5 ±0,4 |
| Диапазон рабочих температур, °C | -25... +55 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень загрязнения | 3 |
Схема электрическая принципиальная
Т - устройство эксплуатационного контроля (кнопка "Тест").
R - токоограничивающее сопротивление.
