Описание и характеристики
Лоток проволочный 85 х 200 мм ГЦ IEK CLWG10-085-200-3
Проволочные кабельные лотки используются на объектах различных типов для монтажа кабельных трасс с небольшим весом, в том числе слаботочных кабельных систем (СКС).
Применяются в случае особых требований к прокладке проводки (например, ограничения по перегреву кабелей или при повышенных требованиях к гигиене).
Чаще всего используются под фальш-потолками.
При одновременной прокладке силового и информационного кабелей в одном лотке, чтобы исключить наводки, внутри устанавливаются перегородки для разделения кабелей.
Преимущества
- Удобство монтажа с использованием минимального количества аксессуаров.
- Отличная вентиляция проложенной кабельной трассы, что уменьшает вероятность перегрева.
- Возможно быстрое безвинтовое соединение лотков между собой.
- Гибкость конфигурации.

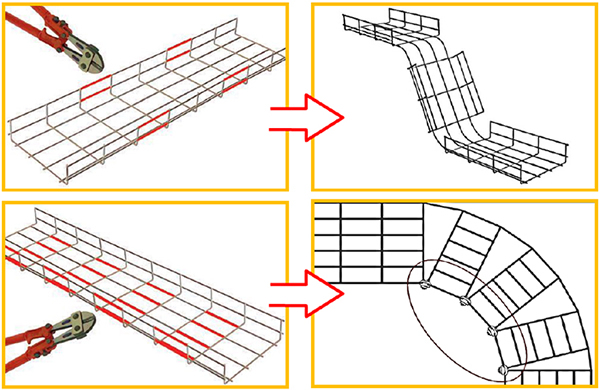

При необходимости можно смонтировать любое разветвление, поворот и т.д. без применения дополнительных аксессуаров.
Можно создавать многоуровневые системы. - Жесткость и прочность при малом весе.
- Открытая конструкция лотков обеспечивает возможность крепить кабель к основанию трассы при помощи хомутов.
- Легкий доступ к проводке в процессе эксплуатации.
Размеры
| Ширина, мм | 200 |
| Высота, мм | 85 |
Материалы
Лотки изготовлены из стальной оцинкованной проволоки толщиной 4 мм.
Толщина цинкового покрытия составляет не менее 10 мкм, что обеспечивает повышенную прочность и защиту от коррозии.
Срок службы изделий: не менее 20 лет.
Особенности конструкции
 |
В системе представлено небольшое число универсальных соединительных компонентов, из которых можно применить много вариантов решения для одной задачи. Можно монтировать новые стойки, соединять старые лотки с новыми, делать ответвления от имеющейся трассы. |
 |
Верхняя продольная проволока немного выступает за габариты лотка, что позволяет использовать совместно с лотком замковую крышку. Замок на крышке позволяет ей надежно держаться при вертикальном монтаже кабельной трассы. |
 |
Возможно формирование многоуровневых систем при сохранении легкой доступности к кабельным трассам. |  |
Для крепления лотка к стенам и потолку предлагается широкий ассортимент универсальных крепежей, позволяющих организовать кабельную систему любой сложности. |
 |
Инсталляция системы может быть выполнена одним монтажником при помощи кусачек и гаечного ключа. |  |
Края всех срезов округленные, что обеспечивает максимальную травмобезопасность для монтажника и исключает повреждение кабеля об острые края проволоки. |
 |
Максимальная вентиляция проложенной кабельной трассы. |  |
Проволочный лоток может являться шиной заземления. Соответственно, нет необходимости закупать и прокладывать медный кабель в качестве шины заземления. Снижаются затраты на материалы и работы, экономится время. |
 |
Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок. | . | . |
Монтаж

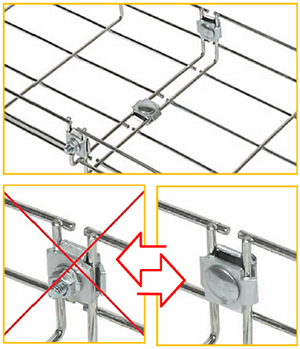

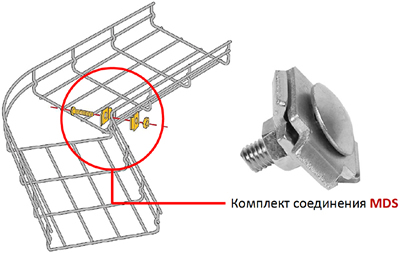

Проволочные кабельные лотки крепятся с помощью винтовых соединительных комплектов MS20 и MDS20, а также безвинтовым способом.

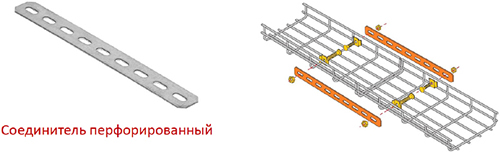

- Монтаж с помощью винтовых соединительных комплектов.
- Безвинтовой монтаж.

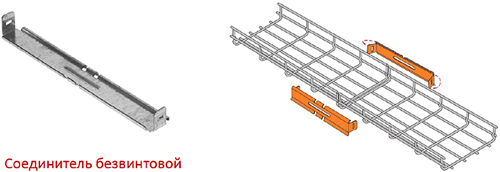

Для крепления безвинтовым способом используются специальные безвинтовые соединители.
Процесс монтажа занимает значительно меньше времени, чем при креплении соединительными комплектами.
Экономия времени, затраченного на монтаж, составляет около 60 %.
При этом снижаются затраты и повышается надежность крепления.
