Описание и характеристики

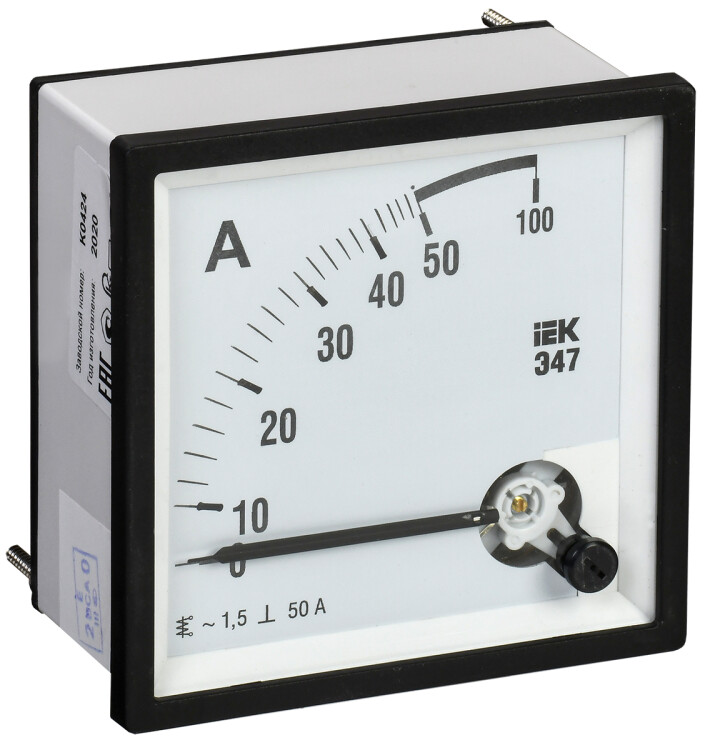

Амперметр аналоговый Э47 IEK IPA10-6-0050-E (50 А, класс точности 1,5), 72 х 72 мм
Амперметры типа Э47 - аналоговые электромагнитные электроизмерительные приборы, предназначенные для измерения силы тока в электрических цепях переменного тока.
Применяются в низковольтных комплектных устройствах в распределительных электрических сетях жилых, коммерческих и производственных объектов.
По своим характеристикам соответствуют требованиям ГОСТ 30012.1, 8711.
В части электромагнитной совместимости соответствуют требованиям ГОСТ 51522.1.
Изготовлены по ТУ 4223-023-18461115-2008.
Внесены в Государственный реестр средств измерений РФ.
Получен сертификат об утверждении типа средств измерений.
Преимущества
- Все приборы проходят первичную поверку в соответствии с ГОСТ 8.497.
- Полная совместимость с трансформаторами тока ТТИ IEK.
- Возможность корректировки нулевой отметки.
- Электробезопасность.
- Удобство монтажа.
- Пломбировка корпуса.
Принцип действия
- Амперметры Э47 относятся к приборам с электромагнитной системой.
- В составе имеют круглую катушку с помещенными внутрь подвижным и неподвижным сердечниками.
- При протекании тока через витки катушки, создается магнитное поле, намагничивающее оба сердечника, вследствие чего, одноименные полюса сердечников отталкиваются, и подвижный сердечник поворачивает ось со стрелкой.
- Для защиты от негативного влияния внешних магнитных полей катушка и сердечники защищены металлическим экраном.
Размеры
| Размеры передней панели прибора, мм | |||
|---|---|---|---|
| H | L | H1 | H2 |
| 72 | 72 | 66 | 68 |
Технические характеристики
| Тип изделия | амперметр |
| Тип | Э47 |
| Система | электромагнитная |
| Класс точности | 1,5 |
| Способ включения | непосредственный |
| Номинальное конечное значение шкалы, А | 50 |
| Номинальное рабочее напряжение, не более, В | АС 400 |
| Предел допускаемой основной погрешности прибора, % | ±1,5 |
| Предел допускаемой вариации показаний прибора, % | 2,25 |
| Остаточное отклонение указателя прибора от нулевой отметки, не более, % | 0,5 |
| Сопротивление изоляции в нормальных условиях (t +20 ±5 °C, относительная влажность воздуха 60 ±15 %), МОм |
40 |
| Сопротивление изоляции в условиях повышенной влажности (t +20 ±5 °C, относительная влажность воздуха 95 %), МОм |
2 |
| Сопротивление изоляции при t +45 ±5 °C и относительной влажности воздуха до 80 %, МОм | 5 |
| Допустимая длительная перегрузка приборов (не более 2 часов), % | 120 от конечного значения диапазона измерений |
| Группа механического исполнения по ГОСТ 22261 | 5 |
| Нормы помехоустойчивости и помехоэмиссии по ГОСТ Р 51522 | для оборудования класса Б |
| Пульсации измеряемой величины постоянного тока, % | 3 |
| Коэффициент искажения, не более, % | 5 |
| Частота измеряемой величины, Гц | 45 - 65 |
| Диапазон рабочей температуры, °C | +5... +35 |
| Способ установки | на панель щита |
| Положение монтажной плоскости | вертикальное ±5° |
| Средняя наработка до отказа, часов | 65000 |
| Срок службы, не менее, лет | 8 |
| Межповерочный интервал, лет | 2 |
| Вес изделия, не более, кг | 0,16 |
Монтаж
Амперметры подключаются в цепь последовательно.
Установка прибора осуществляется при помощи пластиковых фиксаторов на панели щита.
После подключения прибора его клеммы закрываются защитным кожухом.
Компектация
- Прибор.
- Крепежные фиксаторы - 2 шт.
- Гайки - 2 шт.
- Защитный кожух.
- Винт крепления защитного кожуха.
