Описание и характеристики

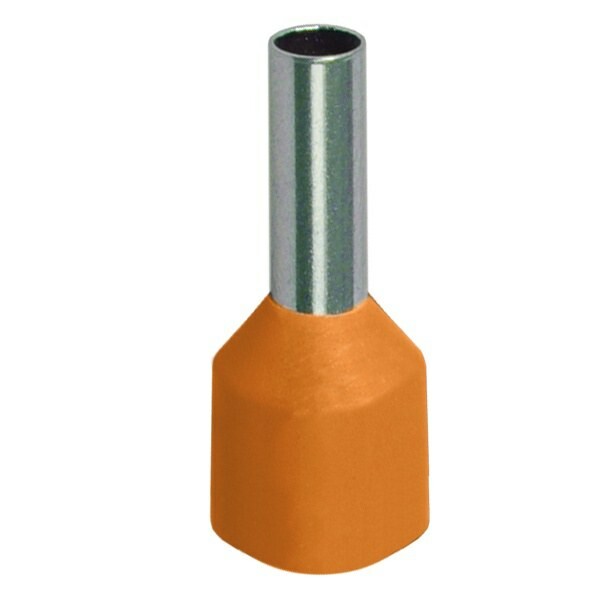

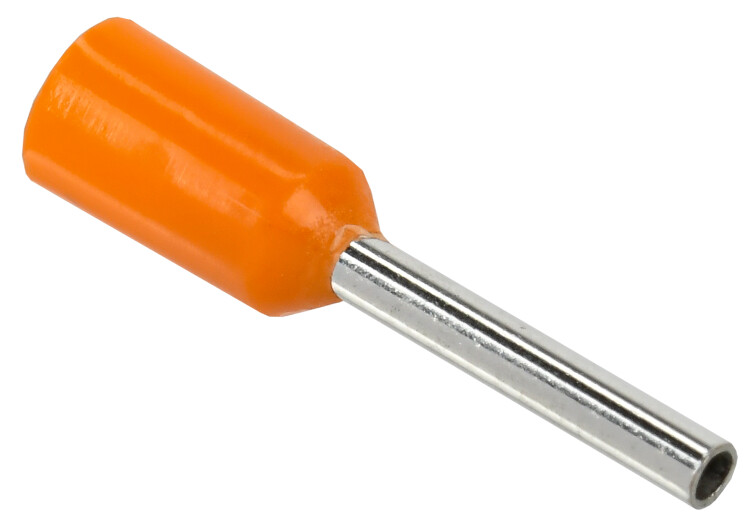

Наконечник-гильза Е0508 (0,5 кв.мм) IEK, с изолированным фланцем, оранжевый
Наконечники штыревые втулочные изолированные предназначены для оконцевания многопроволочных гибких проводов и подключения их к контактным зажимам различного электрооборудования: клеммным блокам, автоматическим выключателям, зажимам наборным, розеткам и т.п.
Зачищенный конец многопроволочного провода заводится внутрь полой концевой трубки и затем опрессовывается вместе с трубкой при помощи специального инструмента, образуя единую конструкцию, надежно фиксирующую пучок многопроволочной жилы.
Размеры
| Размеры, мм | |||
|---|---|---|---|
| L | L1 | OC | OW |
| 7,8 | 13,8 | 1,0 | 2,6 |
Материалы и цвета

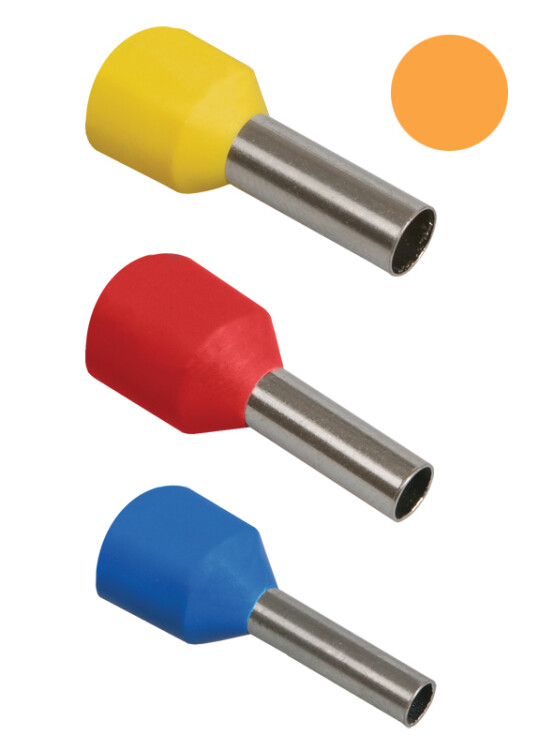

| Цвет изоляции | Оранжевый |
| Материал изоляции | ПВХ |
| Материал наконечника | луженая медь |
Технические характеристики
| Артикул | UGN10-D05-02-08 |
| Тип наконечника | штыревой втулочный изолированный |
| Изоляция | частичная |
| Номинальное сечение проводников, кв.мм | 0,5 |
| Номинальное напряжение, В | 400 |
| Температура окружающей среды при эксплуатации, °C | -40... +80 |
| Относительная влажность, не более, % | 90 |
| Климатическое исполнение и категория размещения | УХЛ3.1 (ГОСТ 15150) |
| Группа условий эксплуатации | М3 (ГОСТ 17516) |
| Срок службы, не менее, лет | 5 |
