Описание и характеристики

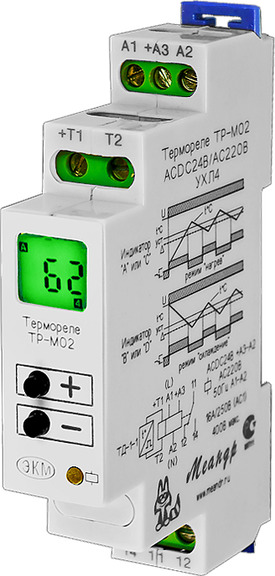

Реле температуры "Меандр" ТР-М02 АСДС36-265В УХЛ4 с датчиком ТД-2
Температурное реле ТР-М02 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim).
Применяется в овощехранилищах, системах водяного отопления, охлаждающих системах и т.п.
Также используется в качестве комплектующего изделия в устройствах автоматики.
Поставляется в комплекте с выносным датчиком ТД-2.
Размеры
 |
 |
Функциональные возможности
- Отображение текущей температуры на цифровом трехразрядном индикаторе.
- Широкий диапазон контролируемых температур: -55... +125°С.
- Работа в режимах "нагрев, "охлаждение".
- Выходной контакт: 1 переключающая группа 16 А / 250 В.
- Контроль исправности датчика.
- Устройство работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim).
Особенности конструкции
- Реле выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.
Крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность.
Для установки реле на ровную поверхность фиксаторы замков необходимо раздвинуть.
- Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 кв.мм.
- На лицевой панели расположены трехразрядный индикатор, кнопки "+" и "-" для установки параметров работы, желтый индикатор
срабатывания встроенного исполнительного реле.
Технические характеристики
| Параметры реле | |
|---|---|
| Артикул | 4680019911625 |
| Тип изделия | реле температуры |
| Исполнение | с выносным датчиком температуры ТД-2 |
| Модульная ширина (шаг 18 мм) | 1 |
| Тип индикатора | цифровой трехразрядный |
| Номинальное напряжение питания, В | AC/DC 36 - 265 |
| Потребляемая мощность, не более, ВА | 2 |
| Диапазон контролируемых температур, °C | -55... +125 |
| Погрешность измерения температуры, °C | ±0,5 (от -10 до +85 °С) ±2 (в остальном рабочем диапазоне) |
| Время готовности, не более, сек. | 2,5 |
| Максимальное коммутируемое напряжение, В | 400 (AC1 / 5 А) |
| Максимальный коммутируемый ток АС 250В 50Гц (АС1) / DC 30В (DC1), А | 16 |
| Максимальная коммутируемая мощность АС 250В 50Гц (АС1) / DC 30В (DC1), ВА/Вт | 4000 / 480 |
| Максимальное напряжение между цепями питания и контактами реле, В | АС 2000 (50 Гц - 1 мин.) |
| Механическая износостойкость, не менее, циклов | 10 х 106 |
| Электрическая износостойкость, не менее, циклов | 100000 |
| Количество и тип контактов | 1 переключающая группа |
| Диапазон рабочих температур, °C | -25... +55 |
| Относительная влажность воздуха (при +25°C), % | до 80 |
| Степень защиты от пыли и влаги по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2 кВ / 5 кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2 кВ А1-А2) |
| Рабочее положение в пространстве | произвольное |
| Режим работы | непрерывный |
| Вес изделия, г | 80 |
| Параметры датчика | |
| Диэлектрическая прочность между корпусом датчика и выводами, В | АС 1000 (1 мин.) |
| Сопротивление изоляции, не менее, МОм | 100 (на АС 500 В) |
| Длина провода выносного датчика, м | 2,0 |
Подключение
Схема подключения:
Внимание.
Клеммы T1 и Т2 не имеют гальванической развязки с сетью.
Во избежание появления опасного потенциала необходимо соблюдать полярность подключения.
На А1 подается L - фаза, на А2 подается N - нейтраль.
Подключение температурного датчика рекомендуется производить витой парой на удалении не более 20 м от термореле.
Рекомендованное сечение проводов 2 х 0,75 мм.кв.
Клема +Т1 - красный провод.
Клемма Т2 - черный провод.
Внимание.
Момент затяжки винтового соединения должен составлять 0,4 Н*м. Следует использовать отвертку 0,6 х 3,5 мм.
Работа устройства
Реле может работать в режимах "нагрев", "охлаждение", имеет две диаграммы работы.
"Нагрев" - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
"Охлаждение" - режим, при котором встроенное реле включено, если контролируемая температура выше установленной (холодильник).
На индикаторе постоянно отображается значение текущей измеряемой температуры.
Если нарушена полярность подключенного датчика или датчик не исправен, на индикаторе отображается ошибка "Err".
При нажатии кнопки "+" на индикаторе отображается значение температуры порога ON.
При нажатии кнопки "-" на индикаторе отображается значение установленного порога OFF.
Срабатывание встроенного реле индицируется желтым индикатором .
Если реле сработало, горит желтый индикатор и замкнуты контакты 11-14.
Диаграммы работы реле
 |

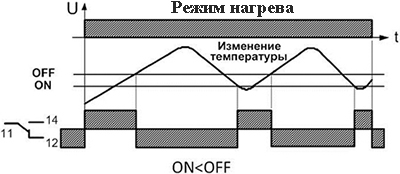

При включении питания, если температура в контролируемой точке будет ниже установленного значения температуры ON, реле включится. Значения по умолчанию: OFF = +25°С, ON = +20°С. |
 |

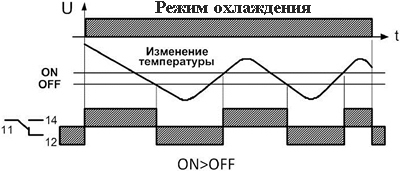

При включении питания, если температура в контролируемой точке будет выше установленного значения температуры ON, реле включится. При достижении установленного значения температуры OFF реле выключится. При последующем повышении температуры повторное включение реле произойдет при температуре ON. |
