Описание и характеристики

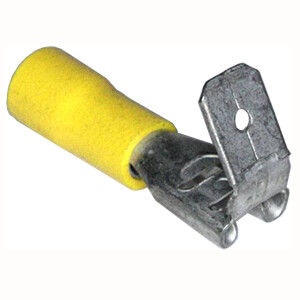

Разъем РпИо 6 - 7,5 - 0,8
Разъем РпИо предназначен для формирования быстроразъемных соединений многожильных медных проводов.
Температура эксплуатации от -10 до +75 °С.
Размеры
| B, мм | 7,5 |
| B1, мм | 6,5 |
| t, мм | 0,8 |
| D, мм | 5,5 |
| d, мм | 3,6 |
| H, мм | 13,6 |
| L, мм | 25,0 |
Материалы
| Материал контатной части | латунь Л63 |
| Покрытие контатной части | гальваническое лужение |
| Цвет изоляции | Желтый |
| Материал изоляции | поливинилхлорид (ПВХ) |
Расшифровка условных обозначений
- Р - разъем.
- п - плоский.
- И - изолированный.
- о - ответвительный.
- 6,5 - сечение провода (кв.мм).
- 7,5 - ширина контактной части (мм).
- 0,8 - толщина контактной части (мм).
