Описание и характеристики

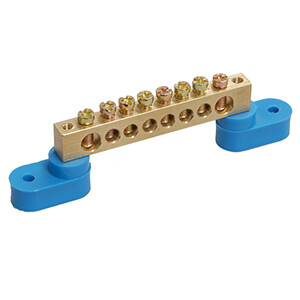

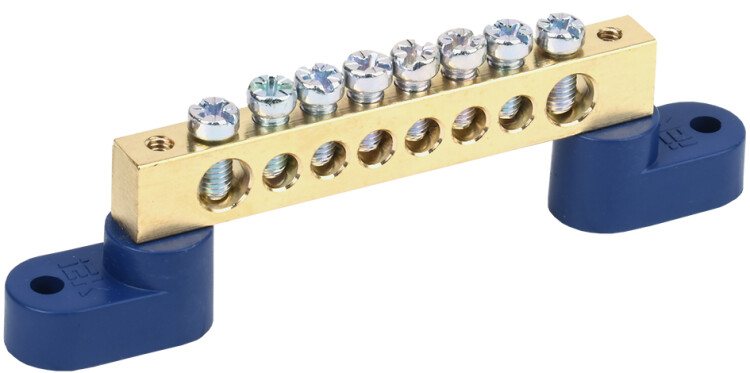

Шина N "ноль" ШНИ-8х12-8-У2-С (8 отверстий) на 2 угловых изоляторах
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников.
Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор.
При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами.

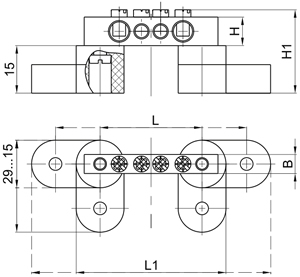

Габаритные размеры
| Размеры, мм | ||||
|---|---|---|---|---|
| L | L1 | H | H1 | B |
| 82... 110 | 67... 95 | 12 | 29,3 | 8 |
Материалы и цвета
| Цвет | Синий |
| Материал шины | латунь |
| Материал изолятора | пластик |
Технические характеристики
| Артикул | YNN10-812-8C2-K07 |
| Типоисполнение | с 2 угловыми изоляторами |
| Назначение шины | N - ноль |
| Номинальное напряжение, В | 400 |
| Номинальный ток, А | 125 |
| Сечение шины | 8 х 12 |
| Количество кабельных выводов | 8 |
| Винты крепления | М5 |
| Максимальное поперечное сечение проводника, кв.мм | 25 / 10 |
| Группа механического исполнения по ГОСТ 17516_1 | М4 |
| Температура эксплуатации, °С | -40... +50 |
| Относительная влажность, не более, % | 90 |
| Способ монтажа | винтовой / на монтажную панель |
| Вес изделия, г | 65 |
