Описание и характеристики

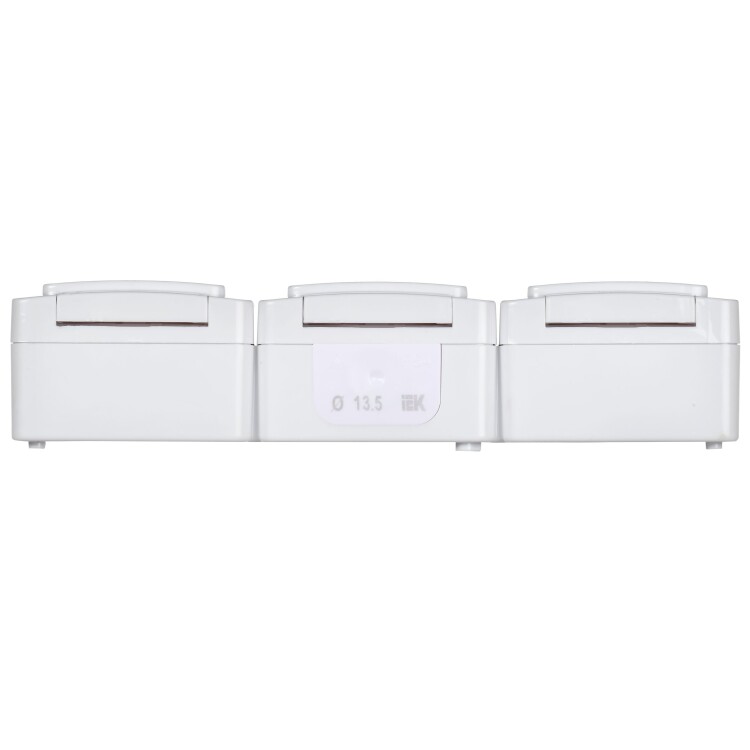

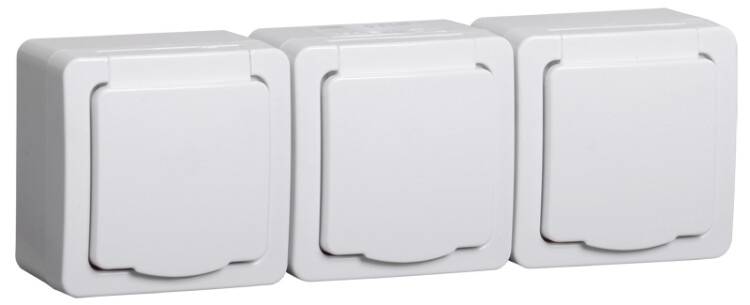

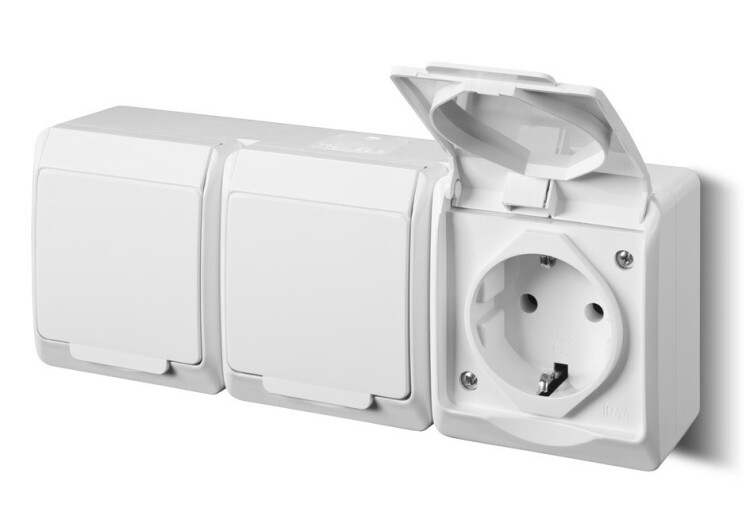

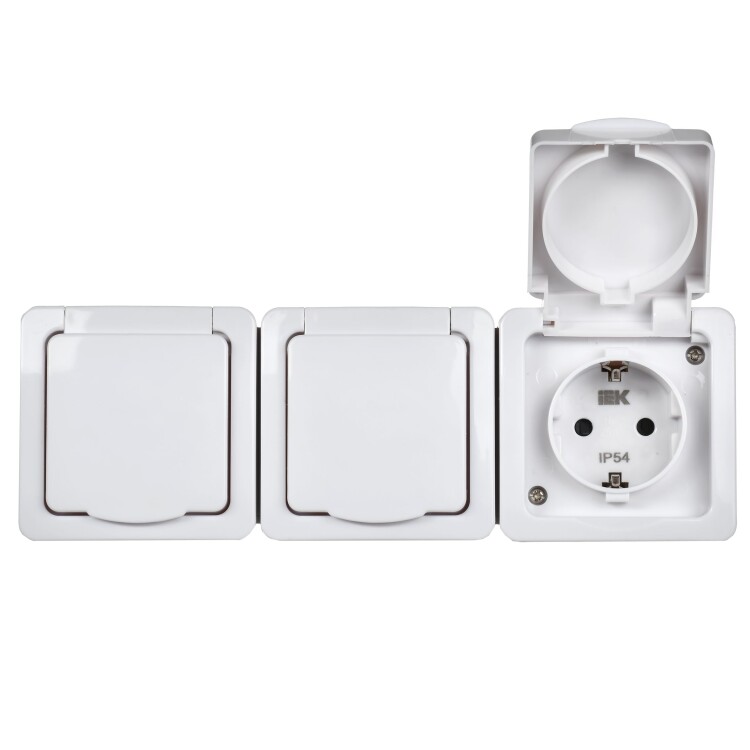

Розетка трехместная горизонтальная IEK РСб23-3-ГПБб "Гермес Plus" (16 А, IP54) с заземлением и шторками, с крышками, открытой установки, белый
Электроустановочные изделия серии "Гермес Plus" предназначены для установки в помещениях с повышенной влажностью или запыленностью, а также под навесом на открытом воздухе.
Соответствуют требованиям действующего российского законодательства в области безопасности продукции (ГОСТ Р 51322.1-99 - розетки, ГОСТ IEC 60884-1 - выключатели).
Образцы изделий успешно прошли испытания на соответствие требованиям международных стандартов, что подтверждено получением сертификата Таможенного союза, действующего на территории Республики Беларусь, Казахстана и РФ.
Размеры
| Высота, мм | 72 |
| Ширина, мм | 215 |
| Глубина, мм | 52 |
Материалы и цвета
| Цвет корпуса | Белый |
| Тип поверхности корпуса | глянцевый |
| Цвет крышек | Белый |
| Материал корпуса | поликарбонат |
| Материал основания | стеклонаполненный полиамид |
Особенности конструкции
- Корпус из негорючего материала, устойчивого к механическим повреждениям.
- Основание механизма изготовлено из самозатухающего полиамида, обладающего высокими диэлектрическими, прочностными и термическими свойствами.
- Эластичные сальники обеспечивают удобный ввод провода различного сечения.
- Открытая архитектура: сальник, расположенный на торцевой части изделия, может быть заменен на специальный коннектор, который позволяет соединять разные электроустановочные изделия одной серии и создавать их комбинации по вертикали от 2 единиц.
- Все розетки снабжены защитными шторками, которые повышают энергобезопасность (соответствуют требованиям ПУЭ п.7.1.49).
- Вся необходимая маркировка нанесена на розеточную часть.
- Наличие защитного заземляющего провода во всех розетках и блоках.
- Универсальные шляпки винтов позволяют использовать как плоскую, так и крестовую отвертку в процессе монтажа.
- Зажимные контакты розеток удобны и позволяют надежно соединять 2 провода с сечением до 2,5 кв.мм одновременно.
Технические характеристики
| Артикул | ERMP32-K01-16-54-EC |
| Тип изделия | розетка силовая с заземляющими контактами, без защитных шторок |
| Конструктивное исполнение | в сборе, с защитными крышками |
| Количество гнезд | 3 |
| Номинальное напряжение, В | АС 250 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 16 |
| Тип монтажа | открытая установка |
| Способ крепления | винтовой |
| Тип клемм | винтовой зажим |
| Максимальное сечение присоединяемых проводников, кв.мм | 2,5 |
| Температура окружающей среды при эксплуатации, °C | -25... +40 |
| Степень защиты от пыли и влаги | IP54 |
| Климатическое исполнение и категория размещения | УХЛ2 (ГОСТ 15150) |
Монтаж
- Открыть защитные крышки и выкрутить винты.
- Снять верхнюю часть розетки.

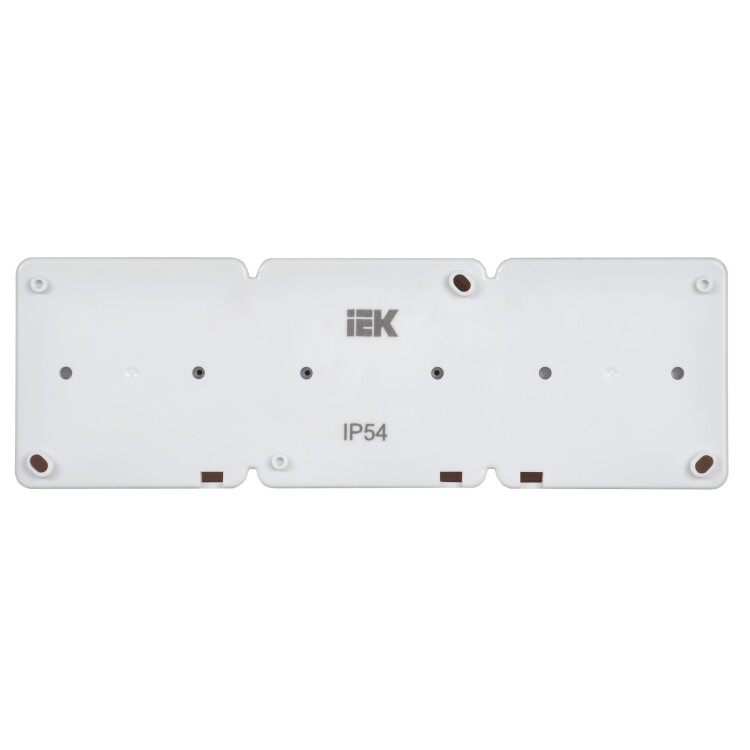

- Закрепить основание розетки на месте установки, так чтобы открытое сливное отверстие располагалось снизу.
- Ввести подготовленные к монтажу электрические провода через резиновый защитный сальник в основании розетки и присоединить к винтовым зажимам L и N розетки.
- Провод с изоляцией желто-зеленого цвета необходимо присоединить к винтовому зажиму РЕ.
- Розетка имеет дополнительный зажим РЕ для обеспечения непрерывности заземления при проходном способе подключения.
- Установить верхнюю часть розетки, закрутить винты.

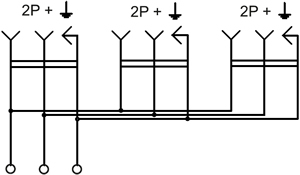

Схема электрическая
