Описание и характеристики

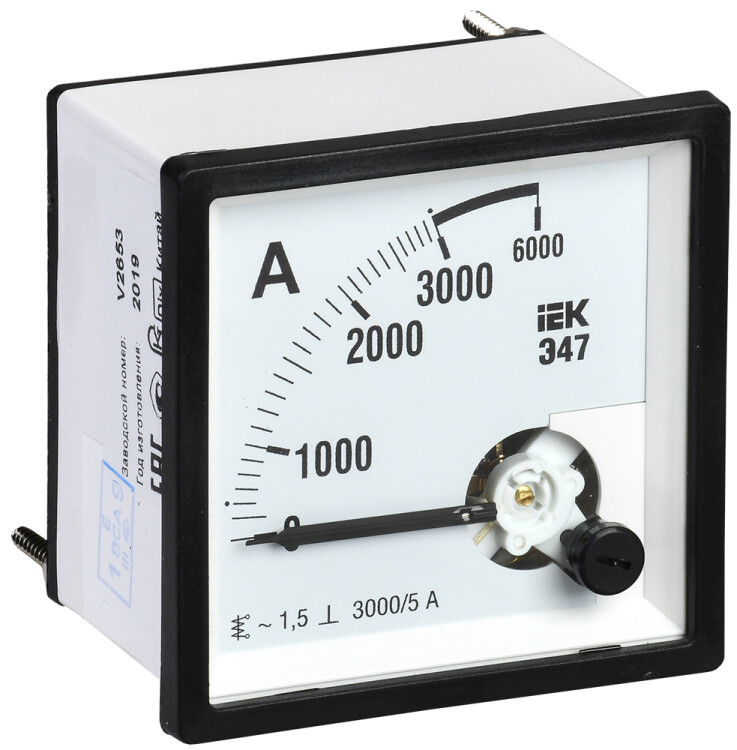

Амперметр Э47 IEK IPA10-6-3000-E (3000 / 5 А, класс точности 1,5), 72 х 72 мм
Амперметры электроизмерительные аналоговые типа Э47 IEK предназначены для измерения силы тока в электрических цепях переменного тока.
Амперметры применяются в низковольтных комплектных устройствах в распределительных электрических сетях жилых, коммерческих и производственных объектов.
Соответствуют требованиям ГОСТ 30012.1, 8711, 22261; ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3.
Изготовлены по техническим условиям ТУ 4223-023-18461115-2008.
Электроизмерительные приборы Э47 внесены в Государственный реестр средств измерений.
Получен сертификат об утверждении типа средств измерений CN.C.34.010 A №33523.
Преимущества
- Все приборы проходят первичную поверку в соответствии с ГОСТ 8.497.
- Широкий диапазон измерений.
- Удобство монтажа.
- Полная совместимость с трансформаторами тока ТТИ IEK.
- Пломбировка корпуса.
- Возможность корректировки нулевой отметки.
- Электробезопасность.
Конструкция и принцип действия
- Амперметры Э47 относятся к приборам с электромагнитной системой.
- В составе имеют круглую катушку с помещенными внутрь подвижным и неподвижным сердечниками.
При протекании тока через витки катушки создается магнитное поле, намагничивающее оба сердечника, вследствие чего одноименные полюса сердечников отталкиваются, и подвижный сердечник поворачивает ось со стрелкой. - Для защиты от негативного влияния внешних магнитных полей катушка и сердечники защищены металлическим экраном.
- Прибор имеет механический корректор нуля, расположенный на лицевой панели.

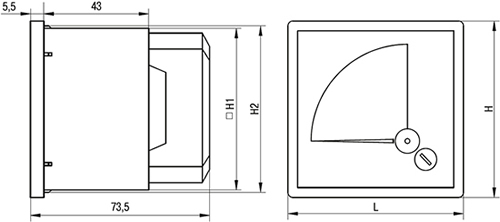

Размеры
| Размеры, мм | |||
|---|---|---|---|
| H | L | H1 | H2 |
| 72 | 72 | 66 | 68 |
Условия эксплуатации
- Прибор предназначен для использования в среде со степенью загрязнения 2.
- Температура окружающего воздуха: от +5 до +35 °С.
- Относительная влажность воздуха: до 95 % при температуре +35 °С.
- Положение монтажной плоскости: вертикальное ± 5°.
- Предел допускаемой дополнительной погрешности приборов, вызванной отклонением положения прибора от нормального (вертикального) положения в любом направлении на 5°, составляет ±1,5 %.
- Предел допускаемой дополнительной погрешности приборов, вызванной влиянием внешнего однородного постоянного магнитного поля, составляет ± 3 %.
- Предел допускаемой дополнительной погрешности приборов, вызванной влиянием ферромагнитной опоры, составляет ± 1,5 %.
- Предел допускаемой дополнительной погрешности приборов, вызванной отклонением температуры окружающего воздуха от нормальной (+20 ±5 °C) до любой температуры в диапазоне от +5 до +35 °С, составляет ± 1,5 %.
- Предел допускаемой дополнительной погрешности приборов, вызванной работой в условиях повышенной влажности 95 % при температуре +35 °С, составляет ± 1,5 %.
- Предельная температура эксплуатации: - 25... +40 °С.
- Предел допускаемой дополнительной погрешности приборов, вызванной отклонением температуры окружающего воздуха от нормальной (+20 ±5 °С) до любой температуры в диапазоне от -25 до +40 °С, равен ± 0,8 % на каждые 10 °С изменения температуры.
Технические характеристики
| Система | электромагнитная |
| Номинальное рабочее напряжение, не более, В | 400 |
| Номинальное конечное значение шкалы, А | 3000 |
| Диапазон измерений | 0 - 3000 |
| Класс точности | 1.5 |
| Тип напряжения | переменный (АС) |
| Исполнение | на переднюю панель |
| Максимальное отклонение стрелки прибора, градусов | 90 |
| Сопротивление изоляции в нормальных условиях (+20 ±5 °С, относительная влажность воздуха - 60 ±15 %), МОм |
40 |
| Сопротивление изоляции в условиях повышенной влажности (+20 ±5 °С, относительная влажность воздуха - 95 %), МОм |
2 |
| Сопротивление при температуре +45 ±5 °С и относительной влажности воздуха до 80 %, МОм |
5 |
| Допустимая перегрузка приборов (не более 2 ч.) | 120 % от конечного значения диапазона измерений |
| Группа механического исполнения по ГОСТ 22261 | 5 |
| Нормы помехоустойчивости и помехоэмиссии по ГОСТ Р 51522 | для оборудования класса Б |
| Средняя наработка до отказа, часов | 65000 |
| Срок службы, не менее, лет | 8 |
| Межповерочный интервал, лет | 2 |

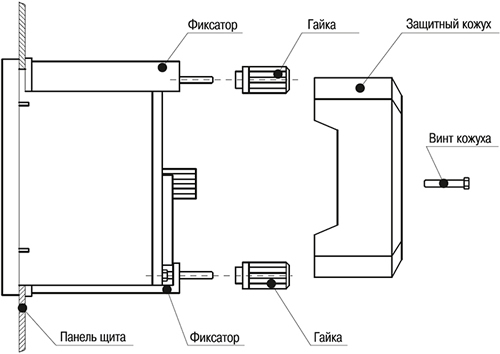

Монтаж
- Амперметры подключаются в цепь последовательно.
- Амперметры для измерения силы тока свыше 50 А должны подключаться в цепь через измерительные трансформаторы тока с номинальным вторичным током 5 А и классом точности 0,5.
- Установка приборов осуществляется при помощи пластиковых фиксаторов на панели щита.
- После подключения прибора его клеммы закрываются защитным кожухом.
Комплектация
- Амперметр Э47.
- 2 крепежных фиксатора.
- 2 гайки.
- Защитный кожух.
- 1 винт крепления защитного кожуха.
