Реле температуры "Меандр" ТР-15 ACDC24В/АС230В УХЛ4 с датчиком ТД-2
Температурное реле ТР-15 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim).
Применяется в овощехранилищах, системах водяного отопления, охлаждающих системах и т.п.
Также используется в качестве комплектующего изделия в устройствах автоматики.
Поставляется в комплекте с выносным датчиком ТД-2.

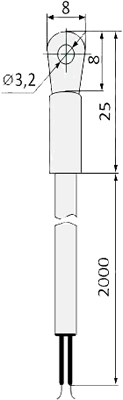

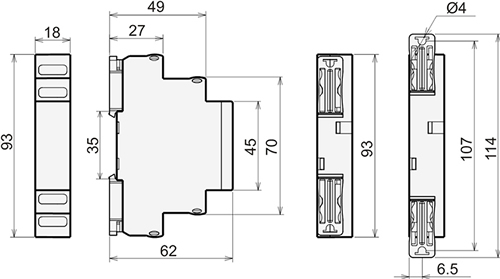

Размеры
 |
 |
Функциональные возможности
- Прецизионная дискретная установка температуры (через 1°С).
- Широкий диапазон контролируемых температур: -55... +125°С.
- Возможность работы в режимах "нагрев", "охлаждение".
- Выходной контакт - 1 переключающая группа 16 А / 250 В.
- Контроль исправности датчика.
- Переключаемый гистерезис 0,5 или 2°С.
- Устройство работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim).
Особенности конструкции
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.
Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность.
Для установки реле на ровную поверхность фиксаторы замков необходимо раздвинуть.
Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 кв.мм.

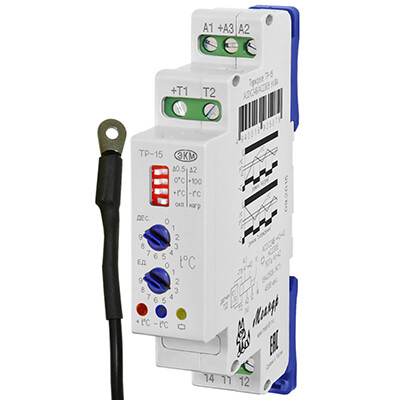

На лицевой панели реле расположены:
- DIP-переключатель для задания зоны гистерезиса ?0,5 / ?2, для выбора диапазона температуры 0°C / +100°С, для задания положительной или отрицательной температуры +t°С / -t°С, для выбора режима работы "охл./нагр.";
- поворотный переключатель "ДЕС." для задания десятков температуры;
- поворотный переключатель "ЕД." для задания единиц температуры;
- красный индикатор "+t°С" нагревания;
- синий индикатор "-t°С" охлаждения;
- желтый индикатор срабатывания встроенного исполнительного реле
.
Технические характеристики
| Параметры реле | |
|---|---|
| Артикул | 4680019911557 |
| Тип изделия | реле контроля температуры |
| Исполнение | с выносным датчиком температуры ТД-2 |
| Модульная ширина (шаг 18 мм) | 1 |
| Номинальное напряжение питания, В | AC/DC 24 AC 230 |
| Диапазон напряжения питания, % | ±10 |
| Потребляемая мощность, не более, ВА | 2 |
| Диапазон контролируемых температур, °C | -55... +125 |
| Погрешность измерения температуры, °C | ±0,5 (в диапазоне -10... +85 °C) ±2 (в остальном рабочем диапазоне) |
| Температурный гистерезис, °C | 0,5 или 2 |
| Время готовности, не более, сек. | 2,5 |
| Максимальное коммутируемое напряжение, В | 400 (AC1 / 5 A) |
| Максимальный коммутируемый ток:АС 250В 50Гц (АС1) / DC 30В (DC1), А | 16 |
| Максимальная коммутируемая мощность АС 250В 50Гц (АС1) / DC 30В (DC1), ВА/Вт | 4000 / 480 |
| Максимальное напряжение между цепями питания и контактами реле, В | АС 2000 (50 Гц - 1 мин.) |
| Механическая износостойкость, не менее, циклов | 10 х 106 |
| Электрическая износостойкость, не менее, циклов | 100000 |
| Количество и тип контактов | 1 переключающая группа |
| Диапазон рабочих температур, °C | -25... +55 |
| Относительная влажность воздуха (при +25°C), % | до 80 |
| Степень защиты от пыли и влаги по корпусу / по клеммам / датчика по ГОСТ 14254-96 | IP40 / IP20 / IP68 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2 кВ / 5 кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2 кВ А1-А2) |
| Рабочее положение в пространстве | произвольное |
| Режим работы | круглосуточный |
| Вес изделия, г | 75 |
| Параметры датчика | |
| Диэлектрическая прочность между корпусом датчика и выводами, В | АС 1000 (1 мин.) |
| Сопротивление изоляции, не менее, МОм | 100 (на АС 500 В) |
| Длина провода выносного датчика, м | 2,0 |
Подключение
Схема подключения:
Напряжение питания AC/DC 24 В подается на клеммы "+А3", "А2".
При питании реле постоянным напряжением "+Uпит" подключать на клемму "+А3".
Напряжение питания АС 230 В подается на клеммы "А1", "А2".
На А1 подается L - фаза, на А2 подается N - нейтраль.
Подключение датчика рекомендуется производить витой парой на удалении до 20 м от термореле.
Рекомендованное сечение проводов 2 х 0,75 кв.мм.
Клемма +Т1 - красный провод.
Клемма Т2 - черный провод.
Внимание.
Момент затяжки винтового соединения должен составлять 0,4 Н*м. Следует использовать отвертку 0,6 х 3,5 мм.
Работа устройства
- Термореле может работать в двух режимах: "нагрев", "охлаждение".
"Нагрев" - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
"Охлаждение" - режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник).
Режим работы выбирается с помощью переключателя "охл./нагр.".
- Включение исполнительного реле контролируется желтым индикатором .
Когда реле включено, горит желтый индикатор и замкнуты контакты 11-14.
- В режиме нагрева при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится.
По достижении установленной температуры t°С уст. реле выключится.
При остывании повторное включение реле произойдет при температуре t°С уст.-?.
- В режиме охлаждения при включении питания, если температура в контролируемой точке будет выше установленной, реле включится.
По достижении установленной температуры реле выключится.
При последующем повышении температуры реле включится при температуре t°С уст.+?.
Индикация режимов работы
| Состояние контактов | Функциональное назначение |
|---|---|
| Включен "-t°C". | t°C уст. в диапазоне -55... 0°С. |
| Включен "+t°C". | t°C уст. в диапазоне 0... +99°С. |
| Включен "+t°C" и вспыхивает. | t°C уст. в диапазоне +100... +125°С. |
| Поочередное включение "-t°C" и "+t°C". | Неправильное задание температуры t°C уст. (выше +125°C или ниже -55°C). |
| Одновременное включение "-t°C" и "+t°C". | Обрыв датчика, его неисправность или неправильное подключение. |
| Желтый индикатор включен. | Исполнительное реле включено. |

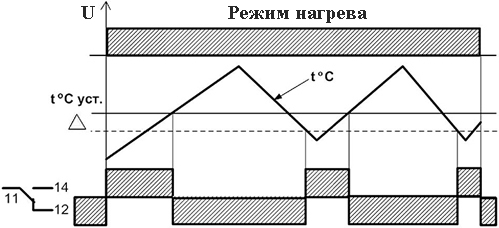

Диаграммы работы реле
 |
 |
