Описание и характеристики

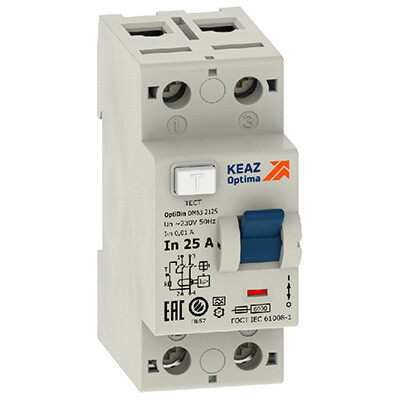

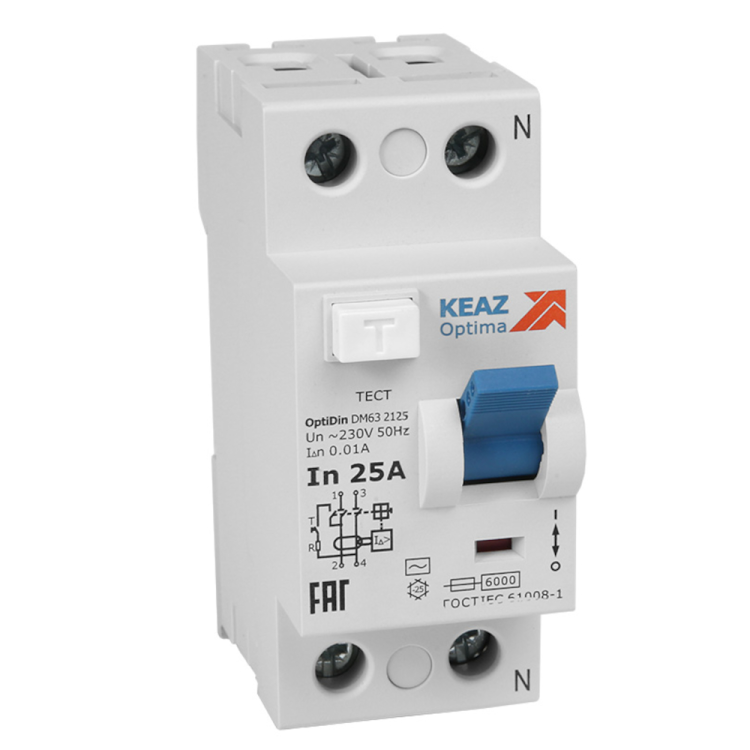

Выключатель дифференциального тока (УЗО) OptiDin DМ63-2225-AС-УХЛ4 КЭАЗ (2Р, 25 А, 30 мА)
Устройство защитного отключения OptiDin DM63 предназначено для применения в электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при преднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.
OptiDin DM63 - электромеханическое устройство, не имеющее собственного потребления электроэнергии.
Сохраняет работоспособность при любых колебаниях и даже отсутствии напряжения в сети.
Устройство не предназначено для отключения токов короткого замыкания и токов перегрузки.
Соответствует требованиям ГОСТ IEC 61008-1-2012, ТР ТС 004/2011.
Преимущества
 |
Возможность организовать защиту от всех видов токов утечки - переменного, постоянного, пульсирующего, благодаря наличию исполнений типа АС и А. |  |
Использование заводской пломбировки является подтверждением механической целостности выключателя. |
 |
Электромеханическая схема УЗО обеспечивает надежную защиту и стоит на страже жизни человека и имущества от пожара даже в экстренных ситуациях при обрыве нулевого проводника. |  |
Индикация положения контактов. |
 |
Защитная шторка предотвращает ложное подключение проводников к УЗО и гарантирует безопасный монтаж. |  |
Индикация положения контактов. |
 |
Уверенная работоспособность в диапазоне температур от -25 до +40 °C. |

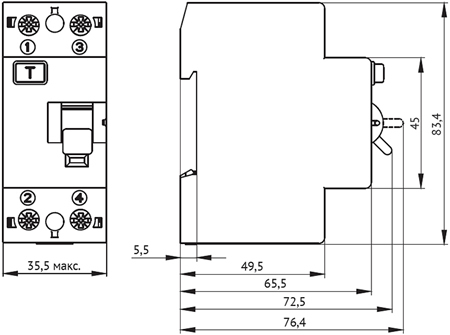

Размеры
Технические характеристики
| Артикул | 254166 |
| Тип изделия | устройство защитного отключения (УЗО) / выключатель дифференциального тока (ВДТ) |
| Количество модулей | 2 |
| Количество полюсов | 2 |
| Номинальное рабочее напряжение переменного тока Ue, В | 230 |
| Частота тока, Гц | 50 / 60 |
| Номинальный ток In, А | 25 |
| Номинальный условный ток короткого замыкания Inc, А | 6000 |
| Номинальный отключающий дифференциальный ток In, мА | 30 |
| Номинальный неотключающий дифференциальный ток | 0,5In |
| Номинальное импульсное напряжение Uimp, кВ | 4 |
| Тип рабочей характеристики по условиям функционирования при наличии составляющей постоянного тока | АС |
| Наличие защиты от сверхтоков | нет |
| Коммутационная (под нагрузкой) износостойкость, циклов включения - отключения | 2000 |
| Механическая износостойкость, циклов включения - отключения | 5000 |
| Способ крепления | на DIN-рейку |
| Максимальное сечение присоединяемых проводов, кв.мм | 35 |
| Диапазон рабочих температур, °C | -25... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Вес изделия, г | 210 |
Схема электрическая принципиальная
Расшифровка условных обозначений
DМ63-2225-AС-УХЛ4:
- DM63 - типоисполнение.
- 2 - число полюсов.
- 2 - значение номинального дифференциального тока (30 мА).
- 25 - значение номинального тока, ампер.
- АС - обозначение типа рабочей характеристики по дифференциальному току.
- УХЛ4 - климатическое исполнение, категория размещения.
