Описание и характеристики

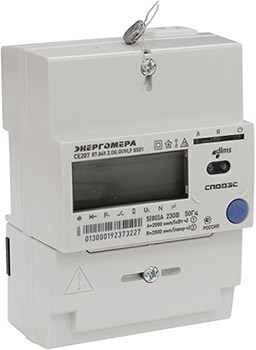

Счетчик электрической энергии однофазный многофункциональный "Энергомера" CE207 R7.849.2.OG.QUVLF GS01 SPds (4 тарифа, 5 - 80 А, 230 В)
Многофункциональный однофазный счетчик электроэнергии непосредственного включения "Энергомера" CE207 R7.849.2.OG.QUVLF GS01 SPds предназначен для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, коэффициентов мощности, организации многотарифного учета электроэнергии и контроля качества электроэнергии.
Счетчик полностью соответствует требованиям от 19.06.2020 ПП РФ № 890 к приборам учета электроэнергии.
Максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

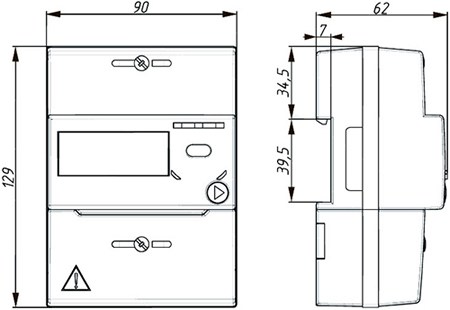

Размеры
Технические характеристики
| Тип изделия | счетчик электроэнергии однофазный |
| Класс точности по активной / реактивной энергии | 1 / 2 |
| Номинальное напряжение, В | 230 |
| Базовый (максимальный) ток, А | 5 (80) |
| Стартовый ток (чувствительность), мА | 10 |
| Частота измерительной сети, Гц | 50 ±2,5 |
| Число тарифов | 4 |
| Время усреднения профилей нагрузки, мин. | 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60 |
| Глубина хранения профиля (при времени усреднения 30 мин.), сутки | 128 |
| Датчик тока | шунт |
| Количество измерительных элементов | счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
| Диапазон рабочих температур, °С | -40... +70 |
| Вес изделия, не более, кг | 1,0 |
Расшифровка условных обозначений
CE207 R7.849.2.OG.QUVLF GS01 SPds:

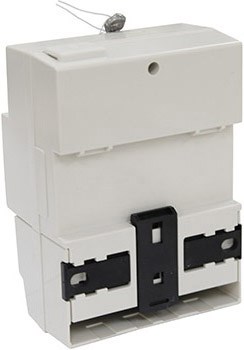

- R7 - для установки на рейку.
- 8 - класс точности по активной / реактивной энергии 1/2.
- 4 - номинальное напряжение 230 В.
- 9 - базовый (максимальный) ток 5 (80) А.
- 2 - количество измерительных элементов: счетчик с 2 датчиками тока (в цепи фазы и нейтрали).
Интегрированные интерфейсы связи:
- O - оптопорт.
- G - GSM / GPRS.
Дополнительные функции:
- Q - реле управления нагрузкой.
- U - показатели качества электрической сети.
- V - электронная пломба корпуса и крышки клеммной колодки.
- F - датчик магнитного поля.
- L - подсветка жидкокристаллического индикатора.
- GS01 - модуль связи.
- SPds - протокол связи.
