Описание и характеристики
Анкерные зажимы предназначены для жесткого крепления на магистрали и ответвлениях от магистрали, а также на ответвлениях к вводам в здания и сооружения. Зажимы обеспечивают необходимое натяжение СИП в анкерном пролете линии.
Соответствие нормам: HN 33 S 68
Анкерный клиновой зажим типа DN/PA/PAC
Для крепления изолированной нулевой несущей жилы (СИП-2) на концевых и угловых опорах, а также промежуточных опорах.
Характеристика:
- Корпус выполнен из алюминиевого сплава методом экструзии, что обеспечивает высокую надежность зажима и его устойчивость к механическим воздействиям.
- Клиновидная вставка выполнена из изоляционного материала для защиты нулевой жилы двойной изоляцией.
- Тросик имеет термопластиковую накладку, защищающую его от износа при креплении на кронштейне (крюке).
- Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах.
- Зажимы отличаются высокой прочностью, устойчивостью к коррозии, компактны.
- Установка зажимов производится без инструментов.
Особенности:
- Тросик зажима DN 35, PA 1500 и PA 2200 выполнен из нержавеющей стали, с шаровыми ограничивающими креплениями на обоих концах для удобства надежной фиксации.

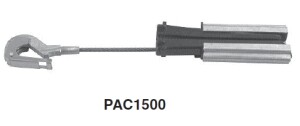

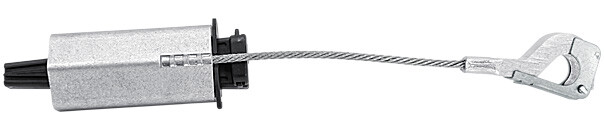

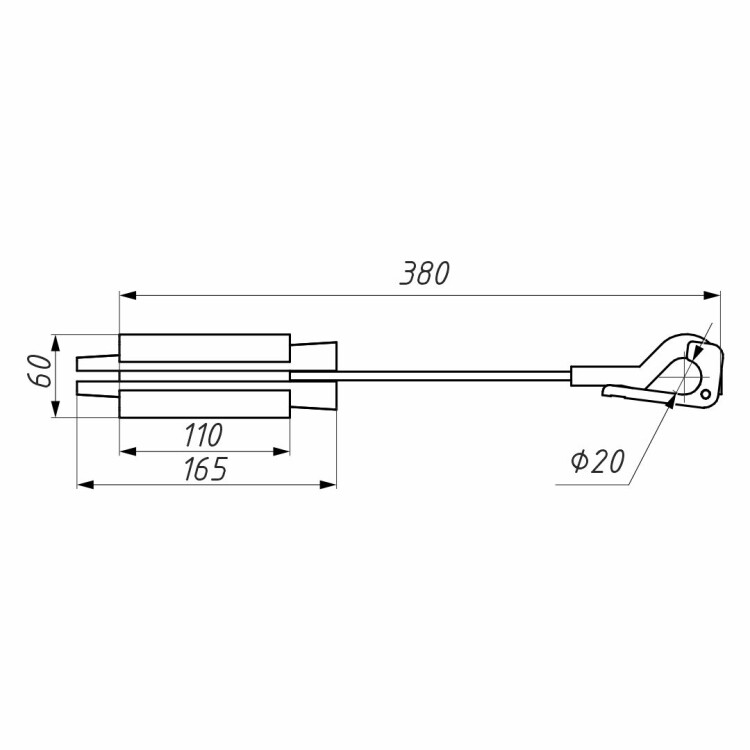

- Тросик зажима PAC 1500 выполнен из нержавеющей стали, зафиксирован в корпус зажима и снабжен крюком для подвешивания и блокировки на кронштейне без снижения механического тяжения.
| Позиция |
Сечение, мм2 |
Предельная нагрузка, даН |
Диаметр, мм |
Длина корпуса, мм |
Масса,г |
Кол-во в упаковке, шт. |
|---|---|---|---|---|---|---|
DN 35 |
25-35 |
1000 |
8-12 |
110 |
360 |
50 |
РА 1500 |
50-54,6-70 |
1500 |
12-14 |
110 |
460 |
50 |
РАС 1500 |
50-54,6-70 |
1500 |
12-14 |
110 |
460 |
40 |
РА 2200 |
80-95 |
2200 |
14-18 |
140 |
580 |
30 |
