Описание и характеристики

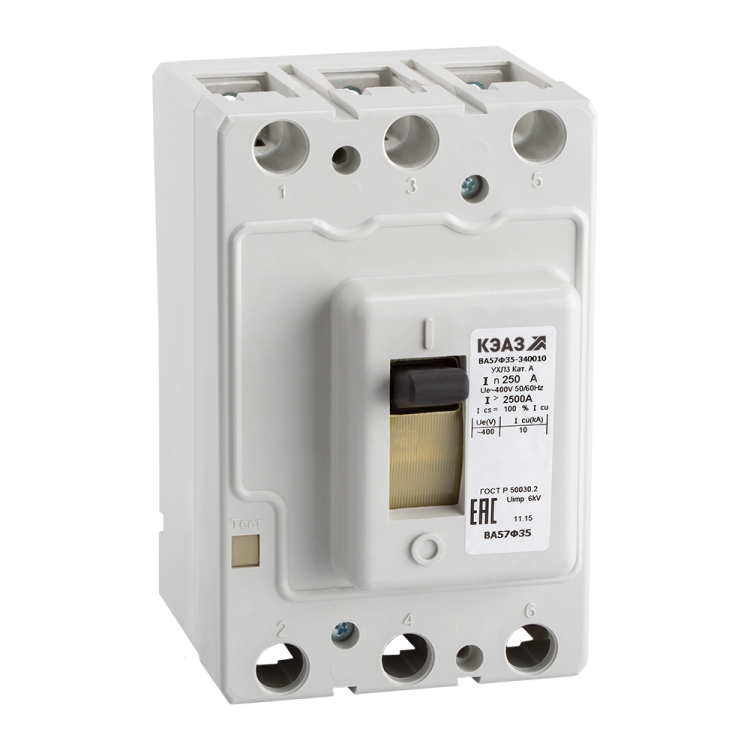

Выключатель автоматический ВА57Ф35-340010-100А-1000-400AC-УХЛ3-КЭАЗ (3Р, 100 А, 10 кА)
Автоматические выключатели КЭАЗ типа ВА57Ф35 в литом корпусе предназначены для эксплуатации в низковольтных распределительных устройствах переменного тока напряжением до 400 В частотой 50 и 60 Гц.
Разработаны для защиты электроустановок от токов коротких замыканий и перегрузок, предназначены для нечастых оперативных включений и отключений.
Преимущества
- Полный ассортимент номенклатуры на рабочие токи от 12,8 до 800 А.
- Широкая линейка фиксированных уставок электромагнитных расцепителей.
- Исполнения с регулируемыми тепловыми и электромагнитными расцепителями позволяют осуществить регулировки под нагрузкой во время пусконаладочных работ и эксплуатации, проводить модернизацию систем эпектроснабжения (повышать нагрузку), настраивать селективность защит.
- Широкий ассортимент дополнительных устройств, в том числе наличие расцепителя нулевого напряжения (РНН).
- Способность пропускать ограниченый ток короткого замыкания (исключительное токоограничение).
- Наличие запаса устойчивости к динамическому и термическому действию токов короткого замыкания.
- Гарантия несвариваемости контактов при аварийных токах короткого замыкания.
Размеры и вес
| Высота корпуса, мм | 175 |
| Ширина корпуса, мм | 112 |
| Глубина корпуса, мм | 130 |
| Вес изделия, не более, кг | 2,7 |

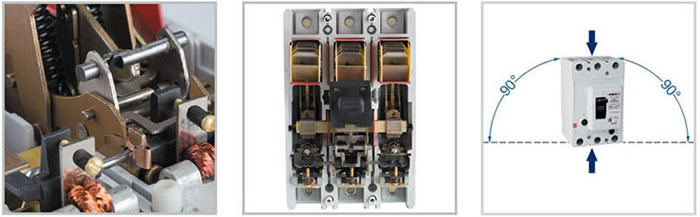

Особенности конструкции
- Усиленная контактная система с электродинамическим отбросом контактов.
- Применение в контактной системе экструдированных серебрографитовых контактов.
- Монтаж вертикально или поворот вправо / влево на 90°. Подвод питания сверху и снизу.
Технические характеристики
| Артикул | 109286 |
| Тип изделия | силовой автоматический выключатель |
| Количество полюсов | 3 |
| Количество защищенных полюсов | 3 |
| Номинальный ток In, А | 100 |
| Род тока | переменный (АС) |
| Номинальное рабочее напряжение переменного тока Ue, В | 400 |
| Частота тока, Гц | 50 / 60 |
| Расцепители | тепловой, электромагнитный (фиксированная уставка) |
| Предельная коммутационная способность переменного тока Icu, кА | 10 |
| Вспомогательные (свободные) контакты | нет |
| Наличие привода | ручной |
| Уставка расцепителей токов короткого замыкания, А | 1000 |
| Наличие независимого расцепителя | нет |
| Регулировка максимальных расцепителей тока | нет |
| Номинальное напряжение изоляции Ui, В | 690 |
| Номинальное импульсное напряжение Uimp, кВ | 6 |
| Способ крепления | винт |
| Присоединение внешних проводников | переднее |
| Максимальное сечение присоединяемых проводов, кв.мм | 185 |
| Возможность самостоятельного подключения дополнительных устройств | нет |
| Способ установки | стационарный с креплением на панели |
| Максимальное сечение присоединяемых медных шин | 4 х 30 мм |
| Вид присоединяемых проводников | шина / провод |
| Диапазон рабочих температур, °C | -60... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
Расшифровка условных обозначений
ВА57Ф35-340010-100А-1000-400AC-УХЛ3-КЭАЗ:
- ВА57 - обозначение серии автоматического выключателя.
- Ф - буквенное обозначение для ВА57Ф35.
- 35 - обозначение номинального тока автоматического выключателя - до 250 А.
- 3 - 3 полюса переменного тока.
- 4 - с фиксированными расцепителями тока короткого замыкания и фиксированными расцепителями тока перегрузки.
- 00 - условное обозначение исполнения без дополнительных сборочных единиц.
- 10 - условное обозначение вида привода, дополнительных механизмов и способа установки автоматического выключателя (10 - ручной привод, стационарное исполнение).
- 100А - номинальный ток автоматического выключателя.
- 1000 - уставка расцепителей тока короткого замыкания, ампер.
- 400АС - номинальное напряжение и род тока главной цепи.
- УХЛ3 - климатическое исполнение и категория размещения.
- КЭАЗ - торговая марка.
Комплектация
- Выключатель автоматический.
- Комплект зажимов № 1 для присоединения медных шин и проводников с кабельными наконечниками.
