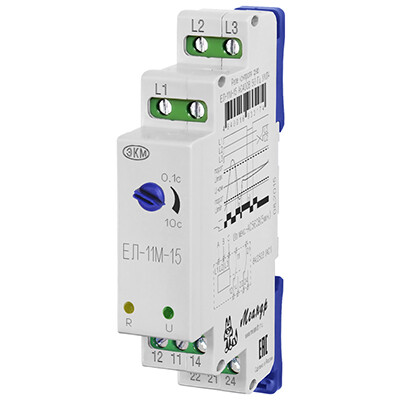

Реле контроля фаз ЕЛ-11М-15 АС400В УХЛ4

Реле контроля трехфазного линейного напряжения "Меандр" ЕЛ-11М-15 АС400В УХЛ4

Реле контроля фаз ЕЛ-11М-15 предназначено для использования в схемах автоматического управления для контроля напряжения в трехфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и "слипания" фаз, превышения / снижения напряжения выше / ниже фиксированного значения, а также контроля асимметрии фаз.

Реле применяется для защиты источников и преобразователей электрической энергии.

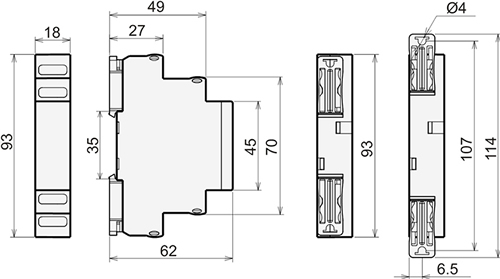

Размеры

Функциональные возможности

• Контроль линейных напряжений (работает без нулевого провода).
• Отключение при превышении линейных напряжений >1,3 Uном.

• Отключение при снижении напряжения 0,8 Uном.
• Отключение при асимметрии фаз >30%.

• Контроль порядка чередования фаз.
• Обнаружение обрыва фаз.

• Регулируемая задержка срабатывания от 0,1 до 10 сек.
• Питание реле осуществляется от контролируемой сети.

Внимание!
Категорически запрещается применять устройство в схемах АВР с нейтралью, так как при обрыве нуля из-за перекоса фазных напряжений возможно выйдут из строя однофазные нагрузки.

Особенности конструкции

• Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.
  Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность.
  Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
  Для установки реле на ровную поверхность фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса.

• Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 кв.мм.

• На лицевой панели прибора расположены регулятор времени срабатывания, зеленый индикатор наличия напряжения питания в трехфазной цепи "U" и желтый индикатор включения встроенного исполнительного реле "R".

Технические характеристики

Артикул	4640016933174
Тип изделия	реле контроля трехфазного линейного напряжения
Модульная ширина (шаг 18 мм)	1
Номинальное напряжение Uном (50 Гц), В	400
Минимальное допустимое линейное напряжение, В	210
Максимальное допустимое линейное напряжение, В	560
Потребляемая мощность, не более, ВА	2
Время выключения встроенного реле при снижении напряжения ниже 0,8 Uном ±5%, сек.	0,1 - 10
Время выключения встроенного реле при обрыве одной фазы, сек.	0,1 - 10
Время выключения встроенного реле при обрыве 2 или 3 фаз, сек.	0,1
Время выключения встроенного реле при асимметрии линейных напряжений >(30 ±2)%, сек.	0,1 - 10
Время выключения встроенного реле при обратном порядке чередования фаз, сек.	0,1
Время выключения встроенного реле при "слипании" фаз, сек.	0,1 - 10
Время выключения встроенного реле при превышении напряжения выше 1,3 Uном ±5%, сек.	0,1
Минимальное синфазное напряжение включения, %	0,85 Uном
Гистерезис напряжения порога срабатывания, %	0,05 Uном
Погрешность времени срабатывания, не более, %	±10
Максимальный коммутируемый ток активная нагрузка: АС 250В, 50Гц (АС1) / DC 30В (DC1), А	8
Максимальная коммутируемая мощность АС 250В, 50Гц (АС1) / DC 30В (DC1), ВА/Вт	2000 / 240
Максимальное коммутируемое напряжение, В	400 (AC1 / 2 A)
Максимальное напряжение между цепями питания и контактами реле, В	АС 2000 (50 Гц - 1 мин.)
Механическая износостойкость, не менее, циклов	10 х 106
Электрическая износостойкость, не менее, циклов	100000
Количество и тип контактов	2 переключающие группы
Диапазон рабочих температур, °C	-25... +55
Относительная влажность воздуха (при +25 °C), %	до 80
Степень загрязнения в соответствии с ГОСТ 9920-89	2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96	IP40 / IP20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)	УХЛ4
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)	уровень 3 (2 кВ / 5 кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)	уровень 3 (2 кВ L1-L2)
Рабочее положение в пространстве	произвольное
Режим работы	круглосуточный
Вес изделия, г	65

Подключение

Схема подключения:

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле.
Выходные контакты реле подключаются к схеме управления.

Если реле подключено правильно, горят зеленый и желтый индикаторы.
Если горит только зеленый индикатор, следует проверить значение напряжения на клеммах реле и правильность порядка чередования подключенных фаз.

Работа устройства

• При подаче на реле трехфазного напряжения включается индикатор "U" и осуществляется проверка всех контролируемых параметров.
  Если все параметры в норме, включается встроенное исполнительное реле (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются) и включается индикатор "R".

• При обнаружении обратного порядка чередования фаз, пропадании двух или трех фаз, при превышении фиксированного порога напряжения реле выключается без отсчета установленной задержки времени срабатывания.

• При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз реле выключается через время t, установленное регулятором времени срабатывания.
  При возвращении параметров в норму реле включается без задержки.

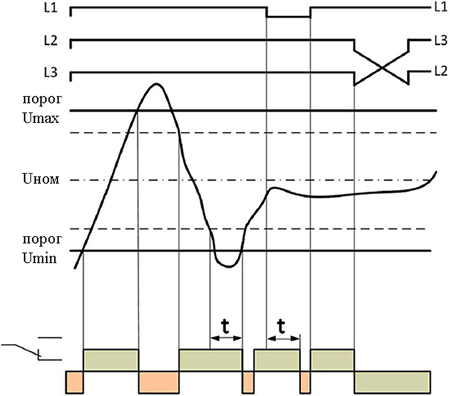

Диаграмма работы реле

t - установленная выдержка времени.
