Описание и характеристики

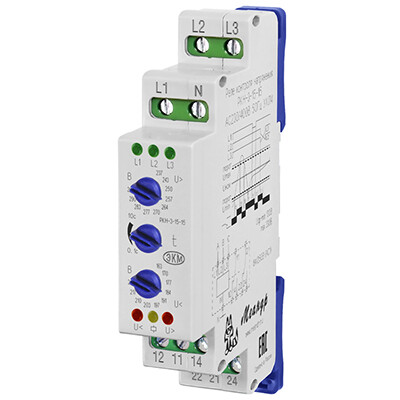

Реле контроля трехфазного напряжения РКН-3-15-15 AC230В/AC400B УХЛ4 "Меандр" (8 А, 1 модуль)
Реле контроля напряжения РКН-3-15-15 предназначено для контроля наличия, "слипания" и порядка чередования фаз в цепях трехфазного напряжения в сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.

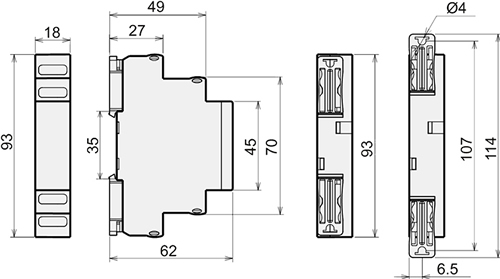

Размеры
Функциональные возможности
- Контроль трехфазного напряжения в четырехпроводных сетях с нейтралью.
- Контроль перенапряжения по любой из фаз от 240 до 295 В (переключатель, 10 положений).
- Контроль снижения напряжения любой из фаз от 165 до 220 В (переключатель, 10 положений).
- Контроль порядка чередования фаз.
- Контроль обрыва фаз.
- Контроль "слипания" фаз.
- Задержка срабатывания от 0,1 до 10 с.
Особенности конструкции
- Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.
- Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность.
Для установки реле на ровную поверхность замки необходимо раздвинуть.
- Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 кв.мм.
- На лицевой панели прибора расположены два переключателя для установки верхнего "Uф>" и нижнего "Uф<" порогов срабатывания, регулятор времени срабатывания "t", два красных индикатора ошибок сети "U>", "U<", желтый индикатор включения встроенного реле
, три зеленых индикатора наличия фаз L1, L2, L3.
Технические характеристики
| Артикул | 4640016933945 |
| Тип изделия | реле контроля напряжения |
| Модульная ширина (шаг 18 мм) | 1 |
| Напряжение питания фазное Uном (50 Гц), В | 230 / 400 |
| Допустимые напряжения Uф max / Uф min, В | 330 / 130 |
| Пороги перенапряжения Uф, В | 240, 250, 260, 265, 270, 275, 280, 285, 290, 295 |
| Пороги снижения напряжения "Uф<", В | 166, 170, 175, 180, 185, 190, 195, 200, 210, 220 |
| Погрешность порога срабатывания, % | Uном ±1,5 |
| Ширина зоны гистерезиса порога срабатывания, % | Uном ±2,5 |
| Регулируемая задержка срабатывания, сек. | 0,1 - 10 |
| Мощность, потребляемая от сети, не более, ВА | 4 |
| Максимальный коммутируемый ток при активной нагрузке АС 250В 50Гц (АС1) / DC 30В (DC1), А | 8 |
| Максимальное коммутируемое напряжение, В | 400 (АС1 / 2 А) |
| Максимально коммутируемая мощность АС 250В 50Гц (АС1) / DC 30В (DC1), ВА | 2000 / 240 |
| Максимальное напряжение между цепями питания и контактами реле, В | АС 2000 (50 Гц - 1 мин.) |
| Механическая износостойкость, не менее, циклов | 10 х 106 |
| Электрическая износостойкость, не менее, циклов | 100000 |
| Количество и тип выходных контактов | 2 переключающие группы |
| Диапазон рабочих температур, °C | -25... +55 |
| Относительная влажность воздуха (при +25°С), % | до 80 |
| Степень защиты от пыли и влаги по корпусу / по клеммам | IP40 / IP20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) |
| Рабочее положение в пространстве | произвольное |
| Режим работы | круглосуточный |
| Вес изделия, г | 81 |
Подключение и работа реле
- Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3, нулевой провод к клемме N.
Внимание!
Подключение нулевого провода к клемме N обязательно!
- Пороги срабатывания верхний "Uф>" и нижний "Uф<" устанавливаются с помощью потенциометров, расположенных на лицевой панели реле.
Задержка срабатывания реле выставляется средним потенциометром.
При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчета времени задержки "t", при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24-замкнуты.
- Мигающий индикатор сигнализирует об отсчете задержки времени срабатывания, по окончании которой встроенное реле переключается.
При отклонении одного из параметров от номинального значения включается индикация ошибки, и реле выключается по окончании задержки срабатывания.
При возвращении контролируемого параметра в норму индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания.
При пропадании всех трех фаз реле выключается без отсчета задержки времени срабатывания, установленной пользователем.
Состояние индикаторов L1, L2, L3
- При наличии всех фаз включены все три индикатора.
- При отсутствии какой-либо фазы выключится соответствующий индикатор L1, L2, L3.
- При обрыве нулевого провода индикаторы L1, L2, L3 имеют малозаметное свечение, а индикаторы "U>", "U<", выключены.
При подключении нулевого провода на одну из клемм L для подключения фаз, а фазы на клемму N погаснет соответствующий индикатор L1, L2, L3, индикаторы "U>", "U<" будут включены.
Внимание!
При перекосе фаз, когда одна из фаз по напряжению выше порога, а вторая ниже, индикаторы "U>", "U<" включены одновременно.

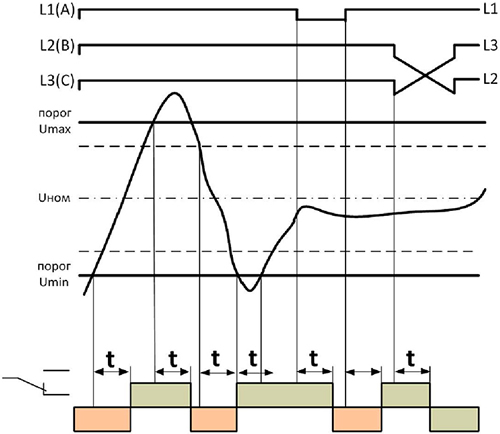

Диаграмма работы реле
Соотвествие характера ошибки и ее индикация
| Отклонение контролируемого параметра | Индикаторы | |
|---|---|---|
| Uф> | Uф< | |
| Напряжение больше "U>" | да | --- |
| Напряжение меньше "U<" | --- | да |
| Обрыв фазы | нет | да |
| "Слипание" фаз | нет | да |
| Нарушение порядка чередования | да* | да* |
| Перекос фаз | да | да |
Прочерк в таблице означает, что на состояние соответствующего индикатора ошибка влияния не оказывает.
* - при нарушении порядка чередования фаз происходит кратковременное поочередное включение индикаторов "U>", "U<".
 |

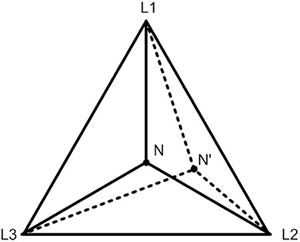

Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. При симметричной нагрузке всех трех фаз обрыв нейтрали может быть не обнаружен. Как только нейтральная точка звезды при асимметричной нагрузке в трехфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен. |
