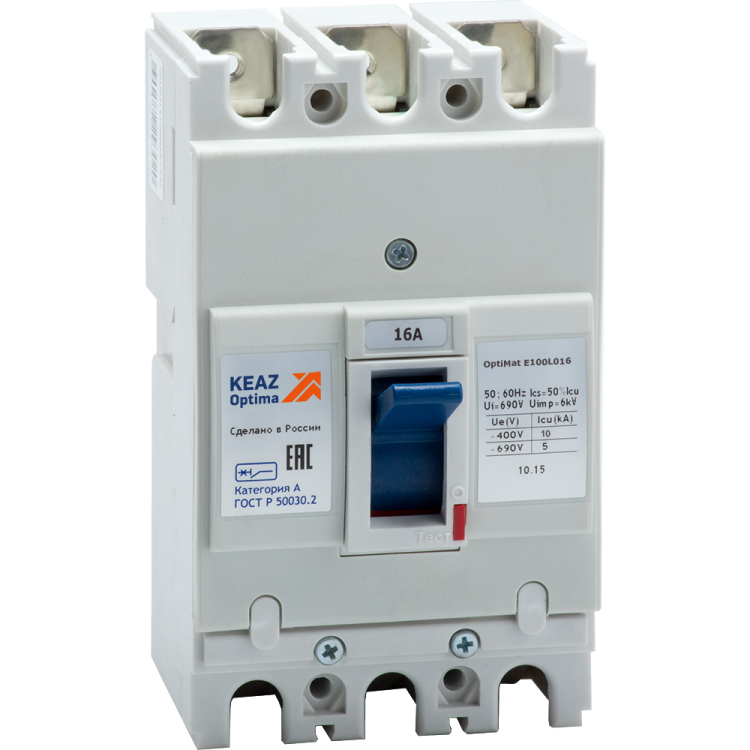

Трехполюсные автоматические выключатели КЭАЗ серии OptiMat предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также до 30 оперативных включений и отключений электрических цепей в сутки.
Рассчитаны на номинальное напряжение до 690 В переменного тока частотой 50, 60 Гц.
| Электротехнические характеристики |
| Тип изделия |
выключатель автоматический |
| Категория ETIM |
cиловой автоматический выключатель
для защиты трансформаторов и генераторных установок |
| Количество полюсов |
3 |
| Род тока |
переменный |
| Номинальное рабочее напряжение переменного тока Ue, В |
400 / 690 |
| Частота тока, Гц |
50 / 60 |
| Номинальный ток In, А |
16 |
| Предельная коммутационная способность переменного тока Icu при 400 В, кА |
10 |
| Предельная коммутационная способность переменного тока Icu при 690 В, кА |
5 |
| Номинальное напряжение изоляции Ui, В |
690 |
| Номинальное импульсное напряжение Uimp, кВ |
6 |
| Уставка расцепителей токов короткого замыкания, А |
350 |
| Наличие вспомогательных (свободных) контактов |
нет |
| Наличие привода |
ручной |
| Наличие независимого расцепителя |
нет |
| Регулировка максимальных расцепителей тока |
нет |
| Вид расцепителей |
тепловой и электромагнитный |
| Наличие дополнительного расцепителя |
нет |
| Стандарты |
ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012 |
| Монтажные характеристики |
| Способ установки |
стационарный с креплением на панели |
| Рабочее положение |
любое, кроме положения под плоскостью закрепления |
| Способ крепления |
винт |
| Присоединение внешних проводников |
переднее |
| Вид присоединяемых проводников |
шина / провод |
| Максимальное сечение присоединяемых проводов, кв.мм |
10 |
| Максимальное сечение присоединяемых шин, кв.мм |
16 |
| Возможность самостоятельного подключения дополнительных устройств |
есть |
| Эксплуатационные характеристики |
| Диапазон рабочих температур, °C |
-60... +40 |
| Степень защиты от пыли и влаги |
IP20 |
| Климатическое исполнение и категория размещения |
УХЛ3 |
| Степень загрязнения среды |
3 (ГОСТ IEC 60947-1) |
| Срок службы, не менее, лет |
10 |
