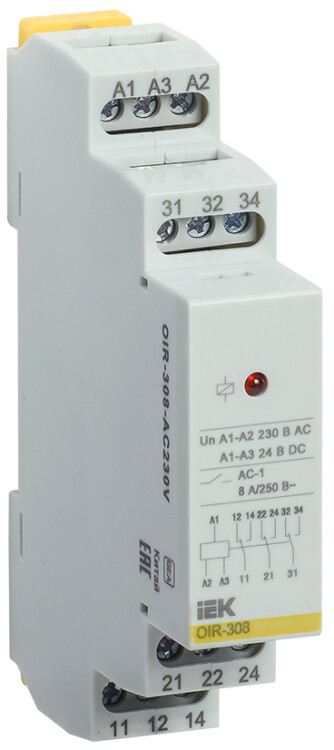

Промежуточное реле OIR-308-AC230V IEK (3 контакта, 8 А, 230 В AC)
Промежуточные реле OIR являются коммутирующими устройствами и предназначены для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления.
По требованиям безопасности реле соответствуют техническому регламенту Таможенного союза ТР ТС 004/2011.
Размеры
| Высота, мм | 93 |
| Ширина, мм | 23 |
| Глубина, мм | 72 |
Технические характеристики
| Номинальное напряжение катушки А1 - А2, В | 230 АС (-15... + 10 %) |
| Номинальное напряжение катушки А1 - А3, В | 24 АС/DC (-15... + 10 %) |
| Допустимый диапазон, % | -15... +10 |
| Потребляемая мощность, не более, В*А / Вт | 3 (АС) / 1,2 (DC) |
| Время срабатывания, не более, мс. | 40 |
| Время отпускания, не более, мс. | 200 |
| Количество групп контактов | 3 |
| Номинальное коммутируемое напряжение, В | 250 (АС) / 24 (DC) |
| Номинальный коммутируемый ток АС-1 / DC, А | 8 |
| Индикация состояния | светодиод |
| Механическая износостойкость, циклов | 107 |
| Электрическая износостойкость, циклов | 106 |
| Диапазон рабочих температур, °С | -20... +55 |
| Степень защиты от пыли и влаги по ГОСТ 14254 | IP40 - корпус / IP20 - клеммы |
| Рабочее положение | любое |
| Категория перенапряжения | III |
| Степень загрязнения микросреды | 2 |
| Тип зажимов для подключения | винтовой |
| Максимальное сечение подключаемого провода, кв.мм | 2,5 |
| Ремонтопригодность | неремонтопригодный |
| Вес изделия, г | 50 |
Схема подключения
