Описание и характеристики

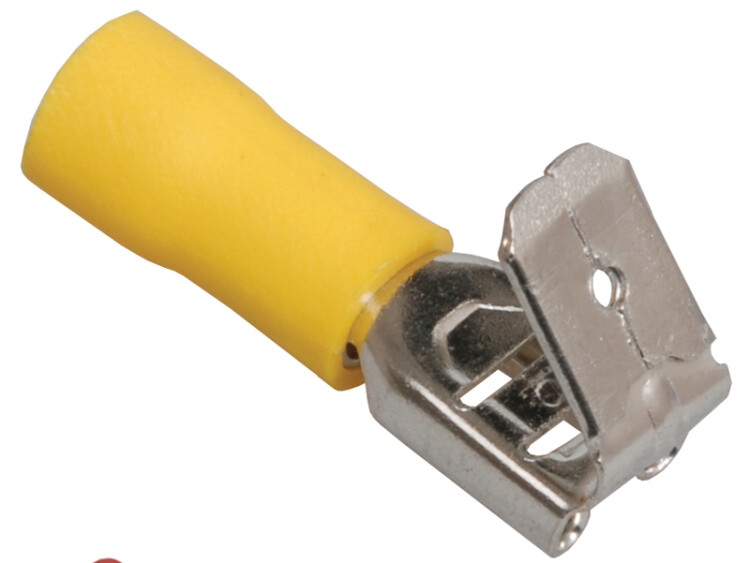

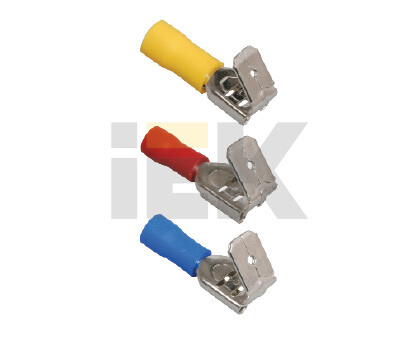

Разъем РпИо 6 - 7,5 - 0,8
Разъем РпИо предназначен для формирования быстроразъемных соединений многожильных медных проводов.
Температура эксплуатации от -10 до +75 °С.
Размеры
| Размеры, мм | ||||||
|---|---|---|---|---|---|---|
| B | B1 | t | D | d | H | L |
| 7,5 | 6,5 | 0,8 | 5,5 | 3,6 | 13,6 |
25 |
Материалы
| Материал | латунь Л63 |
| Покрытие | гальваническое лужение |
| Изоляция | поливинилхлорид (ПВХ) |
Расшифровка условных обозначений
- Р - разъем.
- п - плоский.
- И - изолированный.
- о - ответвительный.
- 6,5 - сечение провода (кв.мм).
- 7,5 - ширина контактной части (мм).
- 0,8 - толщина контактной части (мм).
