Описание и характеристики
Кабельная нагревательная система. "Теплые полы"
Кабельная нагревательная система «Теплые полы» — это встроенная электрическая система отопления.
Система предназначена для обогрева различных производственных и жилых помещений (квартир, коттеджей, лоджий, теплиц, саун, гаражей, магазинов, ресторанов). Система может использоваться как в умеренных, так и в жёстких климатических условиях.
Монтаж и подключение к электрической сети КНС - "Тёплые полы" можно осуществить самостоятельно, при этом должны выполняться и соблюдаться все требования нормативов ПЭУ, СНиП
Применение
В зависимости от выбранной комплектации кабельная нагревательная система кабельная нагревательная система (КНС) - "Теплые полы" может применяться как:
- основная система отопления - "полный обогрев" - отдельно стоящих зданий, коттеджей, предлагаемая в тех случаях, когда нет возможности выполнить подключение к системе центрального водяного отопления. "Полный обогрев" компенсирует тепловые потери и обеспечивает постоянную заданную температуру воздуха в помещении;
- дополнительная система отопления - "комфортный обогрев" - для получения теплового комфорта в помещениях с холодным полом при наличии основных систем отопления. "Комфортный обогрев" обеспечивает поддержание комфортной температуры поверхности пола.
Комплект КНС
Стандартный комплект кабельной нагревательной системы «Теплые полы» состоит из следующих изделий:
- Нагревательный кабель - секция определенной строительной длины и установленной мощности для подключения к сети переменного тока напряжением 220 В, 50 Гц;
- Терморегулятор с термодатчиком;
- Монтажная лента - специальная оцинкованная монтажная лента, необходимая для фиксации нагревательного кабеля на поверхности бетонного основания пола;
- Трубка гофрированная (для размещения датчика и защиты его от повреждений).
В зависимости от особенностей расположения и конструкции пола в комплект могут входить дополнительно следующие материалы:
- Теплоизоляция (изофол, пенофол). Применение теплоизоляции необходимо в тех случаях, когда внизу (под полом обогреваемого помещения) находится холодное помещение или существуют локальные зоны охлаждения - не отапливаемый подвал, грунт, и т.п.
- Теплоотражающий экран (фольга или сетка сварная оцинкованная).
Система "Теплые полы" применима для обогрева как бетонных полов с различными видами покрытий, так и для обогрева деревянных полов. В случае обогрева деревянных полов в дополнение к стандартному комплекту изделий следует включать сетку сварную оцинкованную, на которую рекомендуется укладывать нагревательный кабель.
Для обеспечения надёжности и безопасности, упрощения управления системой и автоматизации процесса обогрева в системах "Тёплые полы" используются терморегуляторы Российского производства - "Терма-3" или термостаты производства OJ Elektronics Дания - MT U-1991H, OT N-1991H, OCC2-1991 (термостат программируемый), укомплектованные датчиками (сенсорами). Применение терморегуляторов/термостатов позволяет снизить энергопотребление КНС "Тёплые полы".
Особенности конструкции
В КНС "Теплые полы"используются резистивные нагревательные кабели Российского производства, изготовленные и испытанные по технологии, обеспечивающей повышенную надёжность.
Экранирующая оплётка кабеля является защитой от механических повреждений, служит электрическим защитным заземлением, а также
предотвращает распространение электромагнитных полей.
Необходимая удельная погонная мощность кабеля, мощность нагревательного кабеля, длина кабеля, состав оборудования определяются исходя из следующих данных:
- Область применения - вид помещения. Жилое помещение - прихожая, кухня, комната или производственное помещение - офис, магазин, гараж, подвал и т.д.).
- Назначение КНС "Теплые полы" - поддержание комфортной температуры поверхности пола или же полный обогрев, обеспечивающий постоянную заданную температуру воздуха в помещении.
- Тип покрытия пола - полы на бетонном основании с покрытием из дерева, ламинита, паркета - "деревянный пол"; или полы на бетонном основании с покрытием из керамической плитки, керамогранита и т.д.).
- Условия расположения обогреваемого помещения (находится ли помещение на нижнем - первом этаже или в условиях плохого обогрева снизу, может пол в помещении уложен непосредственно на грунт).
- Площадь помещения - общая площадь и полезная площадь (площадь помещения свободная от стационарно установленного оборудования, мебели).
- Вид терморегулятора - с простым или программируемым таймером.
Справочная информация (CH-15)
| Марка нагревательной секции | Мощность секции, Вт | Длина нагрев. кабеля в секции, м | Номин. электрич. сопротив. в секции, Ом | * Площадь обогрева, м2 |
|---|---|---|---|---|
| CH-15-110 | 110 | 7,3 | 438,0 | 0,8 - 1,0 |
| CH-15-135 | 135 | 9,0 | 360,0 | 1,0 - 1,3 |
| CH-15-156 | 156 | 10,4 | 312,0 | 1,4 - 1,5 |
| CH-15-221 | 221 | 14,7 | 220,5 | 1,6 - 2,2 |
| CH-15-285 | 285 | 19,0 | 171,0 | 2,3 - 2,8 |
| CH-15-375 | 375 | 25,0 | 125,0 | 2,9 - 3,7 |
| CH-15-510 | 510 | 34,0 | 95,2 | 3,8 - 5,1 |
| CH-15-675 | 675 | 45,0 | 72,0 | 5,2 - 6,7 |
| CH-15-855 | 855 | 57,0 | 57,0 | 6,8 - 8,5 |
| CH-15-1095 | 1095 | 73,0 | 43,8 | 8,6 - 10,9 |
| CH-15-1350 | 1350 | 90,0 | 36,0 | 11,0 - 13,5 |
| CH-15-1740 | 1740 | 116,0 | 27,8 | 13,6 - 17,4 |
| CH-15-2130 | 2130 | 142,0 | 22,7 | 17,5 - 21,3 |
| CH-15-2370 | 2370 | 158,0 | 20,5 | 21,4 - 23,7 |
| CH-15-2700 | 2700 | 180,0 | 18,0 | 23,8 - 27,0 |
| CH-15-3000 | 3000 | 200,0 | 16,0 | 27,0 - 30,0 |

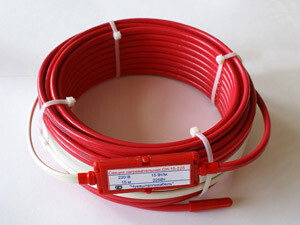

Кабель нагревательный
 |
Кабели нагревательные двужильные с экраном, удельной мощностью 12 Вт/м, предназначены для применения в системах "теплые полы" с покрытием из дерева, ламината, паркета. Нагревательные кабели применяются в кабельных системах отопления «Тёплые полы» - секциях типа СНТ- 12 — для комфортного подогрева полов с покрытием из к овролина, ламината или другого аналогичного материала. Основные технические характеристики нагревательной секции СНТ-12:
|
|---|---|
 |
Кабели нагревательные двужильные с экраном в тефлоновой изоляции, удельной мощностью 18 Вт/м, предназначены для применения в системах "теплые полы"; "обогрев трубопроводов".
|
Преимущества КНС "Тёплые полы"
- Оптимальный комфорт. Система "Тёплые полы" - с подогревом пола обеспечивает более комфортное распределение тепла по сравнению с обычной системой центрального отопления. В помещениях с центральным отоплением тёплый воздух от батареи поднимается к потолку, затем остывает и опускается к полу, создавая тепловой дискомфорт.
- Минимальное потребление энергии. Благодаря оптимальному распределению тепла и точной системе контроля, средняя температура в помещении может быть на 1-2 град.С ниже по сравнению с традиционной системой отопления.
- Гибкость системы. Кабельные нагревательные системы "Тёплые полы" используемые в системах отопления обеспечивают комфортную температуру в квартире, офисе, цехе, спортивном зале и т.п. При этом системы "Тёплые полы" могут быть установлены на конструкцию пола любого типа, будь то бетонные или деревянные полы.
- Невидимость источника тепла. Кабельная нагревательная система "Тёплые полы" это невидимая, встроенная в пол электрическая система отопления, открывающая новые возможности для дизайна интерьера помещения, устраняющая проблемы по установке радиаторов.
- Долговечность и отсутствие обслуживания. Кабельные нагревательные система "Тёплые полы" могут прослужить столько же долго, сколько и помещение, в котором они установлены, не требуя обслуживания!
- Качество, надёжность и гарантия. Гарантийный срок на нагревательные кабели системы "Тёплые полы" составляет 16 лет, на терморегуляторы 12 месяцев со дня ввода в эксплуатацию.
- Экологичность. Использование электроэнергии для отопления представляет собой разумное с экологической точки зрения решение. Электричество - это наиболее эффективный вид энергии, который может транспортироваться без загрязнения окружающей среды.
