Контактор Schneider Electric TVS 40А 400В AC3 220В 50Гц EasyPact (1НО / 1НЗ)
Контактор трехполюсный Schneider Electric серии EasyPact TVS предназначен для управления электродвигателями мощностью до 335 кВт при 400 В при категории применения АС-3, а также для управления активными нагрузками при категории применения АС-1 (нагрузки переменного тока с коэффициентом мощности, равным или превышающим 0,95, например лампы накаливания и т.д.).
Cовместим с блоками вспомогательных контактов LAEN..., со вспомогательным контактом с задержкой срабатывания LAETSD, с фильтром помех LAERC... RC, механической блокировкой LAEM..., комплектом перемычек силовой цепи LAEP...

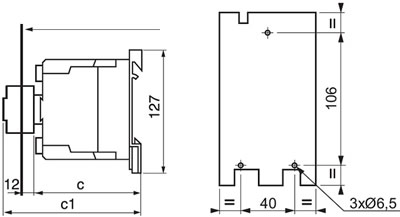

Размеры и вес
| Размеры, мм | Вес изделия, кг | |
|---|---|---|
| С | ширина | |
| 115 | 75 | 0,98 |
Технические характеристики
| Артикул | LC1E40M5 | |
| Тип изделия | магнитный пускатель / контактор переменного тока | |
| Количество полюсов | 3P | |
| Цвет корпуса | Серый (RAL 7011) | |
| Параметры силовой цепи | ||
|---|---|---|
| Номинальное рабочее напряжение Ue, В | АС 690 (50 / 60 Гц) | |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 | |
| Номинальный рабочий ток Ie (АС 440 В, +60 °C), А | 40 (АС-3) / 60 (АС-1) | |
| Номинальная включающая способность при +40 °С и отсутствии подачи тока в течение предыдущих 15 мин., А | 320 (10 сек.) / 165 (60 сек.) / 72 (600 сек.) | |
| Число и вид силовых контактов | 3 нормально разомкнутые | |
| Номинальный рабочий ток Ie при 400 В, А | 25 (АС-1) / 9 (АС-3) | |
| Условный тепловой ток Ith, А | 60 (?55 °C) | |
| Номинальная включающая способность Irms (440 В), А | 400 | |
| Номинальная отключающая способность (440 В), А | 320 | |
| Среднее полное сопротивление полюса, МОм | 1,5 | |
| Мощность, рассеиваемая одним полюсом, Вт | 2,4 (АС-3) / 5,4 (АС-1) | |
| Номинальная коммутируемая мощность при АС-3 (400 В), кВт | 18,5 | |
| Мощность двигателя для категории применения АС-3 (50 / 60 Гц), кВт | 11 (220 - 230 В) / 18,5 (380 - 400 В) / 22 (415 В) / 22 (440 В) / 22 (500 В) / 30 (660 - 690 В) | |
| Механическая износостойкость, млн. циклов | 5 | |
| Электрическая износостойкость, циклов, млн. циклов | 0,9 (АС-3) / 0,35 (АС-1) | |
| Защита от сверхтоков - предохранитель gG, А | 80 | |
| Способ крепления | на панель / на DIN-рейку | |
| Способ подключения | винтовое соединение | |
| Сечение подключаемых проводников |
гибкий кабель с наконечником: 2,5 - 25 кв.мм; 2 х 2,5... 10 кв.мм | |
| Момент затяжки, Н*м | 5 | |
| Инструмент | отвертка с плоским жалом d 6 мм | |
| Рабочая температура, °С | -5... +55 | |
| Допустимая температура воздуха вокруг устройства при Uc, °С | -20... +70 | |
| Степень защиты от пыли и влаги | IP20 | |
| Степень загрязнения | 3 | |
| Категория перенапряжения | III | |
| Огнестойкость, °С | +850 | |
| Ударопрочность (полупериод синусоидальной волны 11 мс.) | 6 gn - контактор в разомкнутом положении 7 gn - контактор в замкнутом положении | |
| Виброустойчивость (частота 5 - 300 Гц) | 1,5 gn - контактор в разомкнутом положении 3 gn - контактор в замкнутом положении | |
| Параметры цепи управления | ||
| Номинальное напряжение цепи управления Us, В | АС 220 (50 Гц) | |
| Пределы напряжения цепи управления Uc (50 Гц, +55 °C), В | 0,85 - 1,1 (срабатывание) / 0,3 - 0,6 (удержание) | |
| Средняя потребляемая мощность при +20 °С и Uc (коэффициент мощности cos ?) | 50 Гц | 160 (0,75) - срабатывание / 15 (0,3) - удержание |
| 60 Гц | 140 (0,75) - срабатывание / 13 (0,3) - удержание | |
| Время срабатывания, мс. | 20 - 26 (замыкание) / 8 - 12 (размыкание) | |
| Максимальная частота коммутации, циклов в час | 1200 (+60 °С) | |
| Рассеиваемая мощность, Вт | 6 - 10 | |
| Сопротивление изоляции, МОм | >10 | |
| Защита от сверхтоков - предохранитель gG, А | 10 | |
| Сечение подключаемых проводников |
гибкий кабель без наконечника: 1 - 4 кв.мм; 2 х 1... 4 кв.мм | |
| Момент затяжки, Н*м | 1,2 | |
| Параметры вспомогательной цепи | ||
| Число и вид встроенных вспомогательных контактов | 1 нормально разомкнутый + 1 нормально замкнутый | |
| Номинальное рабочее напряжение Ue, В | до АС 690 | |
| Частота рабочего тока, Гц | 50 / 60 | |
| Номинальное напряжение изоляции Ui, В | 690 | |
| Условный тепловой ток Ith (?60 °C), А | 10 | |
| Минимальная коммутационная способность ?=10-8 | 17 В, 5 мА | |
| Защита от сверхтоков - предохранитель gG, А | 10 | |
| Номинальная включающая способность, А | 140 | |
| Кратковременно выдерживаемый ток, А | 100 (1 с.) / 120 (500 мс.) / 140 (100 мс.) | |
| Сопротивление изоляции, МОм | >10 | |

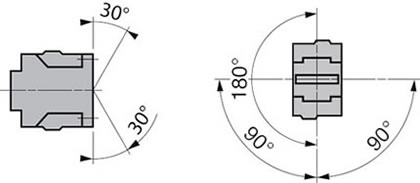

МонтажУстройство крепится на монтажную панель либо на DIN-рейку.
|
Схема электрическая
|
