Описание и характеристики

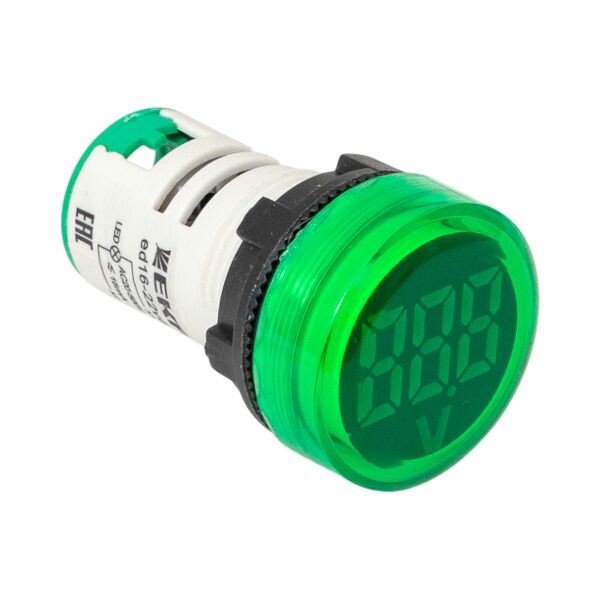

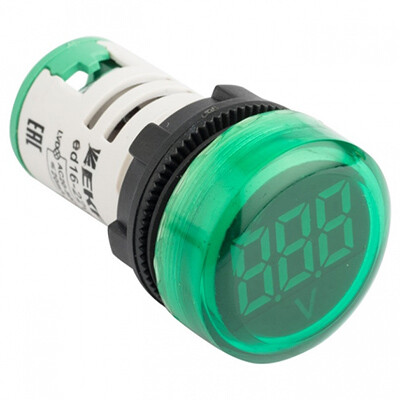

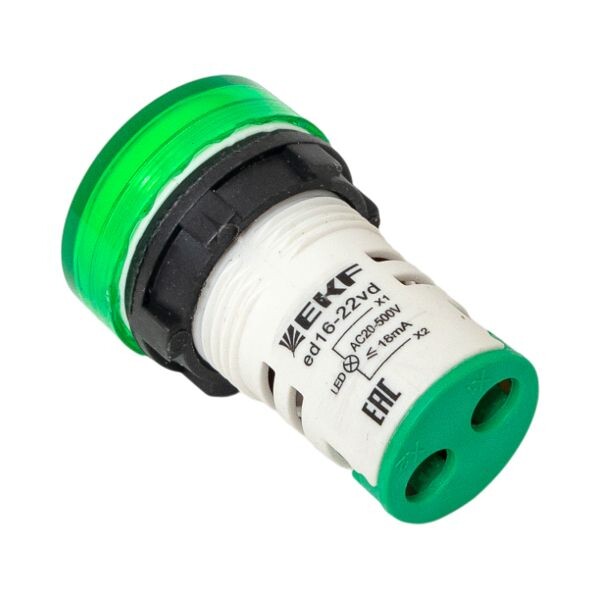

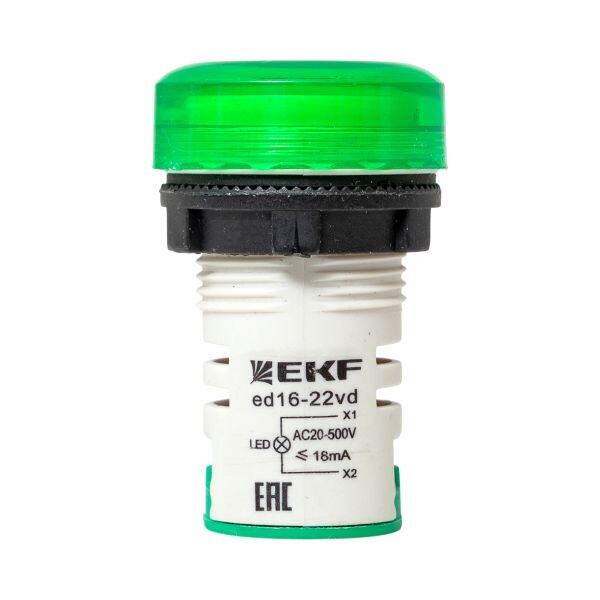

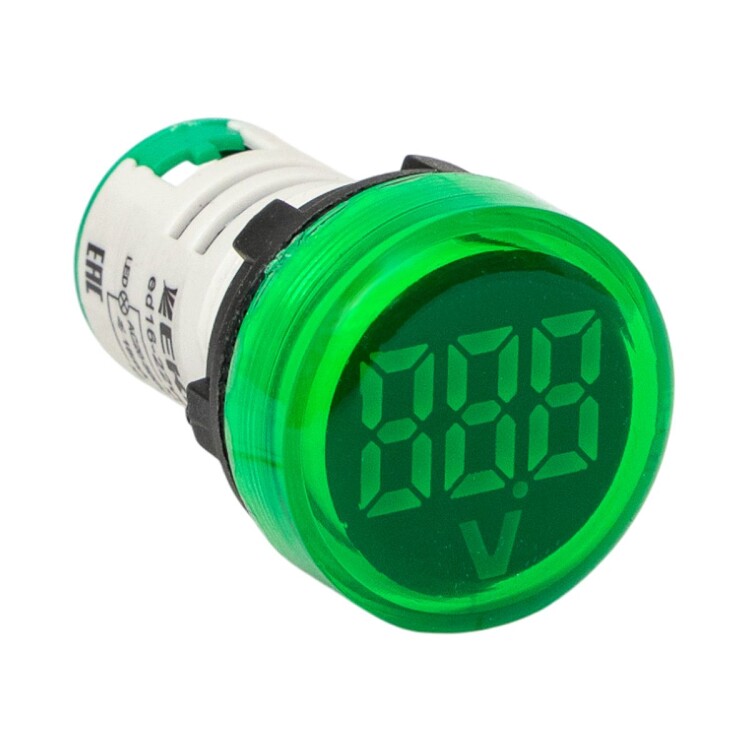

Индикатор значения напряжения светодиодный ED16-22VD EKF PROxima, зеленый
Аппаратура управления EKF серии PROxima предназначается для оперативного управления технологическим оборудованием и индикации состояния электрических цепей.
Аппаратура применяется в электрических цепях переменного тока частотой 50 / 60 Гц с напряжением до 660 В и постоянным напряжением до 400 В.
Устанавливается, например, в постах кнопочных, вводно-распределительных устройствах, устройствах автоматического включения резерва, станциях управления электрическими приводами и т.п.

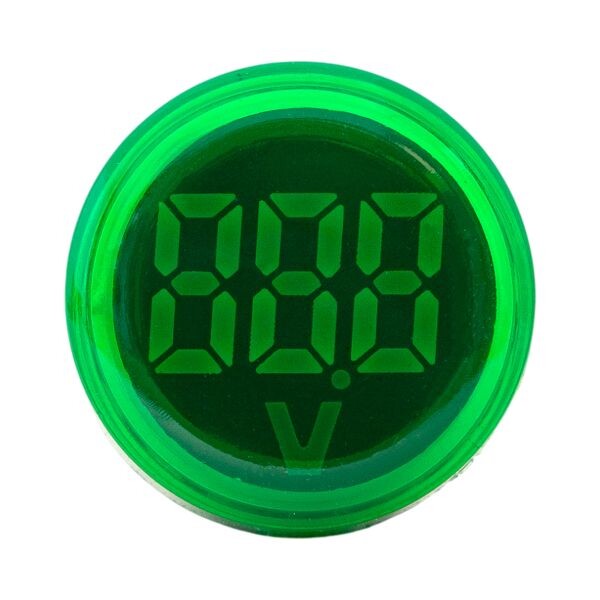

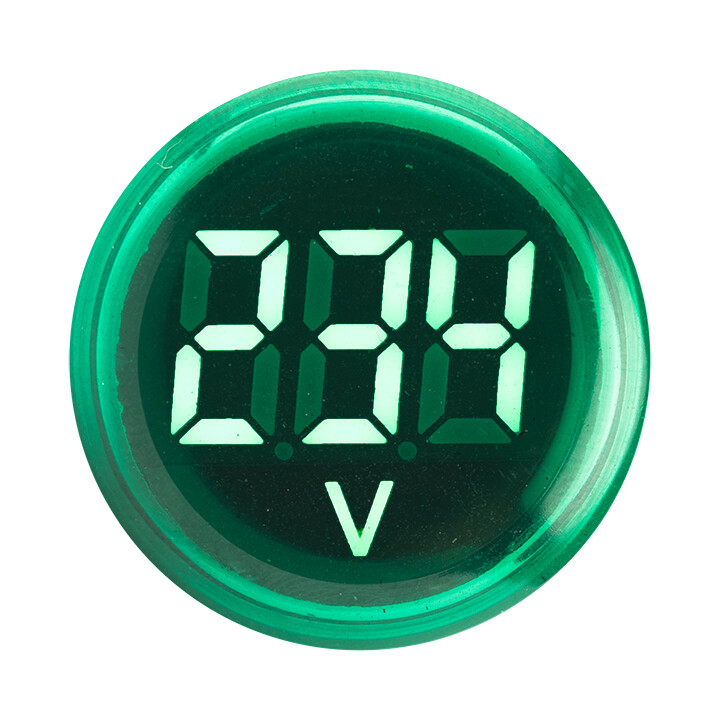

Индикатор значения напряжения - компактное устройство с яркой светодиодной подсветкой.
Прочное монолитное устройство обладает высокой степенью защиты IP54.
Индикатор займет минимум пространства в корпусе, но благодаря LED подсветке будет хорошо заметен при работе.
Соответствует ГОСТ IEC 60947-5-1-2014.
Размеры
Материалы и цвета
| Цвет индикатора | Зеленый |
| Материал индикатора | пластик |
Технические характеристики
| Артикул | ed16-22vd-g |
| Тип изделия | индикатор значения напряжения |
| Источник света | светодиод |
| Форма линзы | круглая высокая |
| Номинальное рабочее напряжение Ue, В | АС 70 - 500 |
| Частота тока, Гц | 50 |
| Диаметр монтажного отверстия, мм | 22 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Диапазон рабочих температур, °С | -10... +40 |
| Степень защиты от пыли и влаги | IP54 |

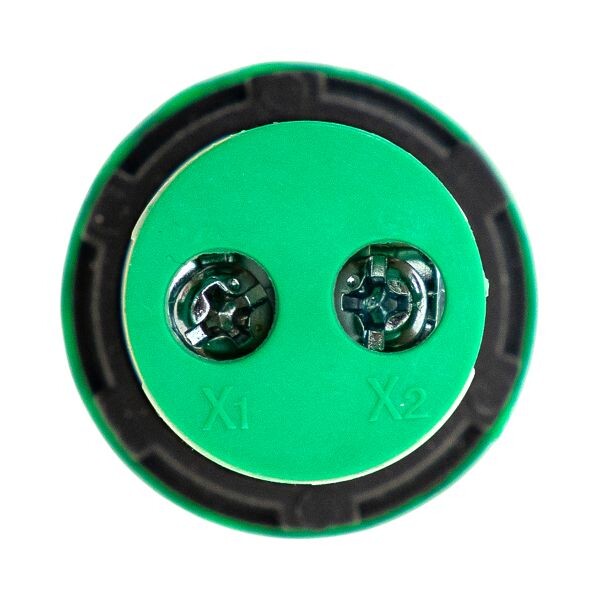

| Тип электрического подключения | винтовое соединение |
| Вес изделия, г | 30 |
| Срок службы, лет | 10 |
Схема подключения типовая
