Описание и характеристики

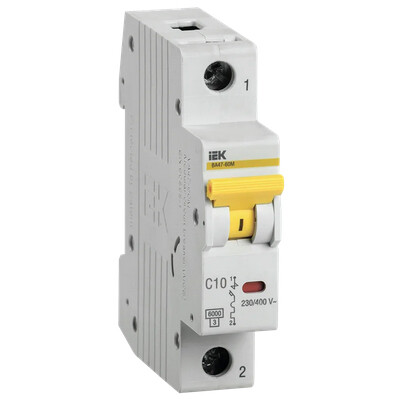

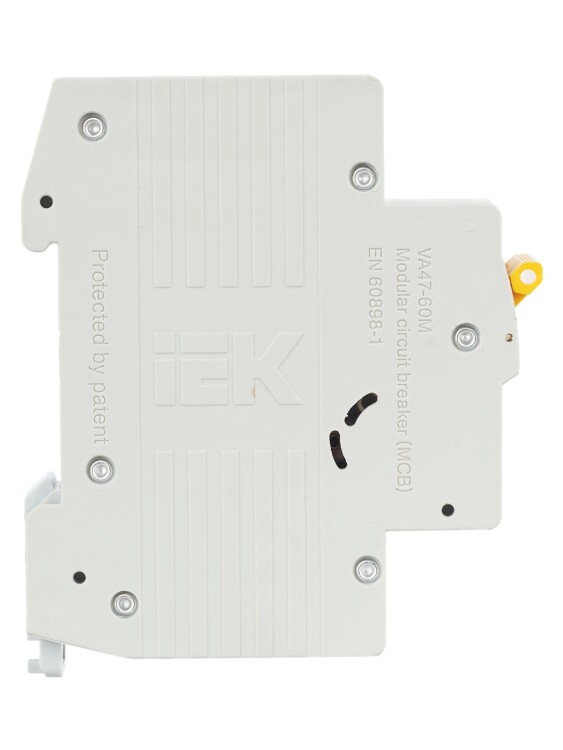

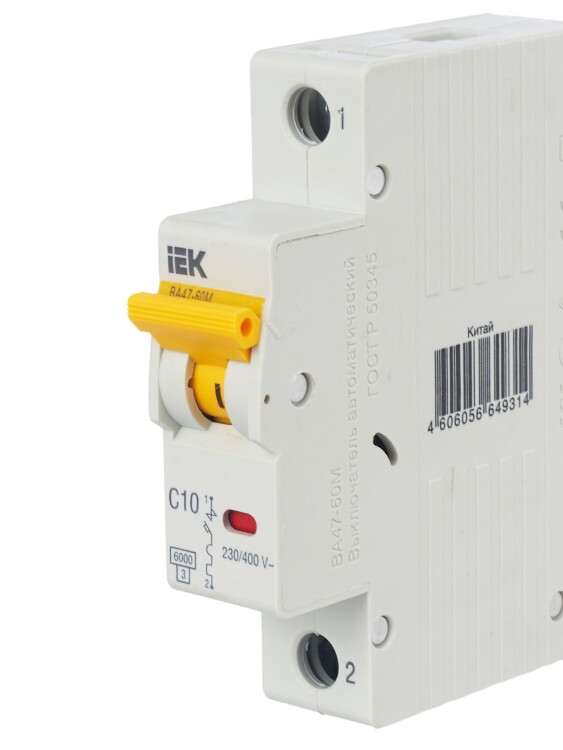

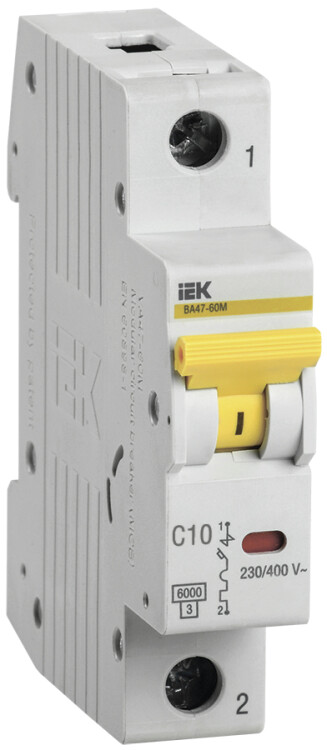

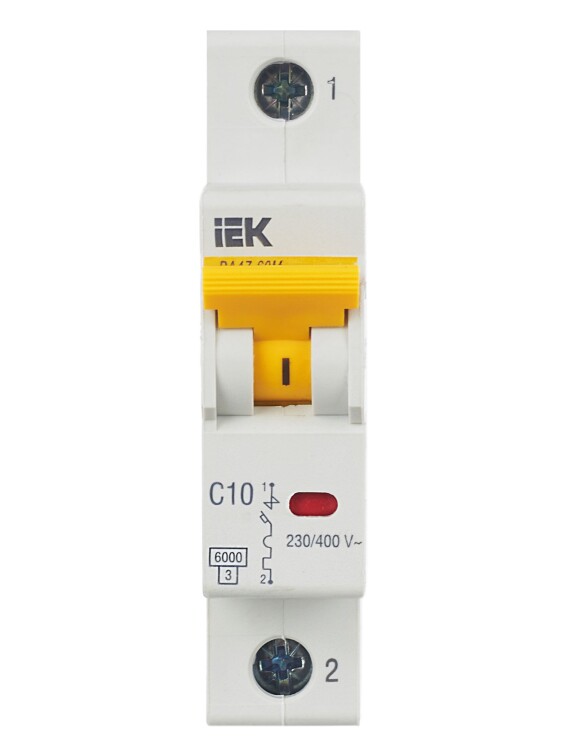

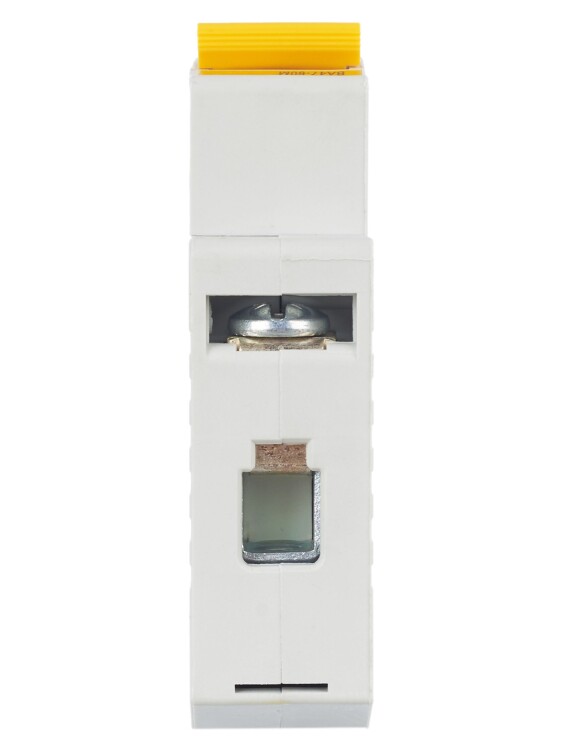

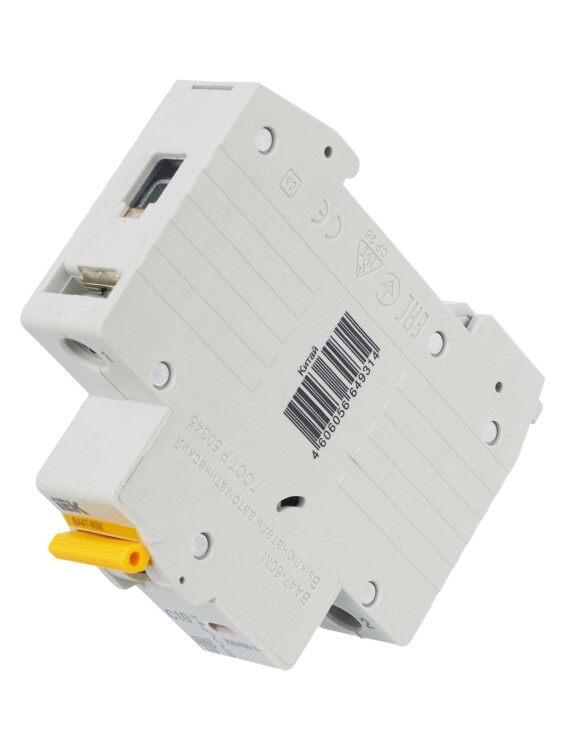

Автоматический выключатель IEK ВА47-60М 1Р 10А 6кА C
Автоматические выключатели IEK типа ВА47-60М предназначены для автоматического отключения источника питания при появлении сверхтоков.

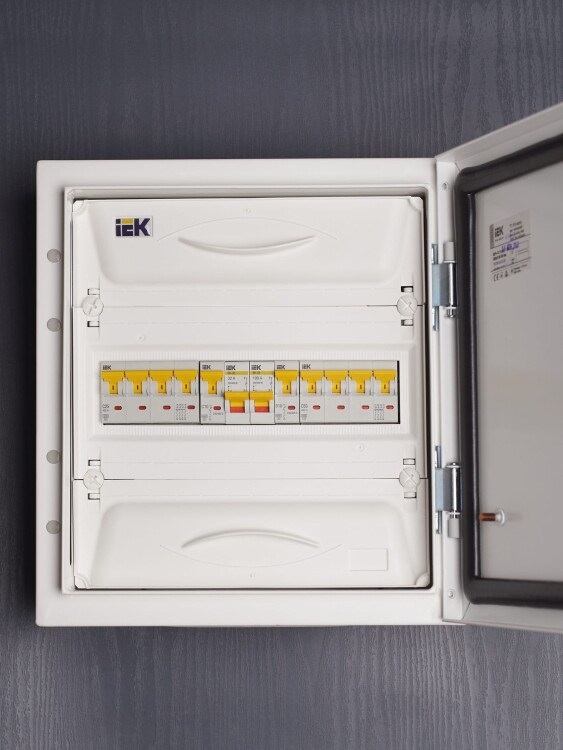

Рекомендуются к применению в групповых щитках - квартирных и этажных, учетно-распределительных щитах жилых, общественных, бытовых и административных зданий.
Преимущества
- Два типа защиты от сверхтоков: тепловой и электромагнитный.
- Увеличенная дугогасительная камера.
- Модернизированная конструкция механизма расцепления обеспечивает повышенную предельную коммутационную способность 6 кА.
- Монолитная лицевая панель увеличивает прочность корпуса.

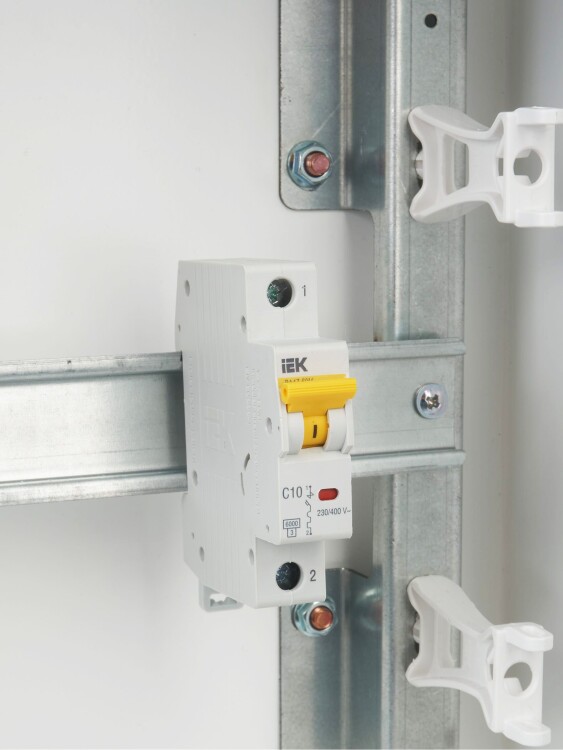

- Быстрый монтаж и дополнительная надежность креления на DIN-рейке.
- Вариативность подключения шиной Fork / PIN и гибким проводником со стороны вывода 1.
- Независимый индикатор положения контактов.
- Широкая рукоятка включения / выключения облегчает процесс коммутации.
- Широкий диапазон рабочих температур.

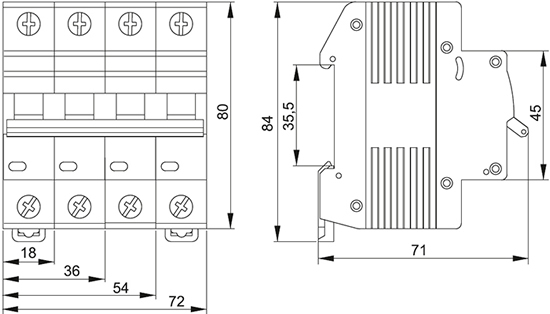

Размеры
Особенности конструкции
 |
Контактная группа из серебросодержащего композита обеспечивает повышенную износостойкость выключателя. |
 |
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. |
 |

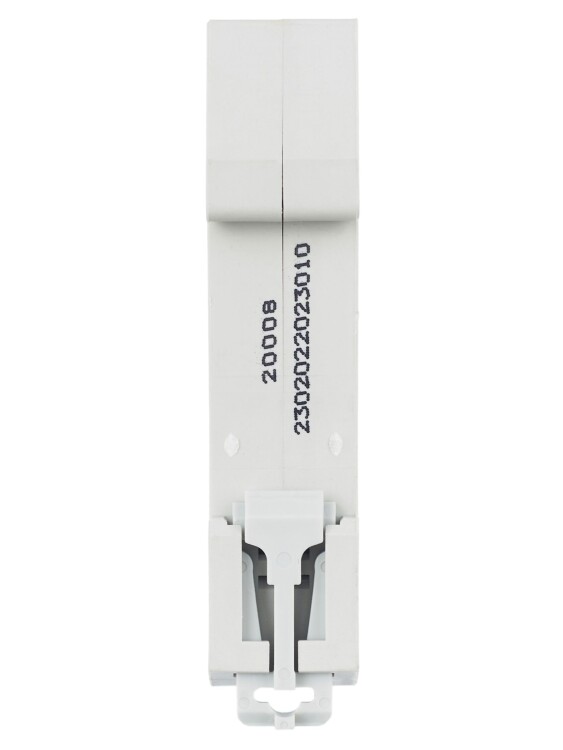

Защелка на DIN-рейку с двойным фиксированным положением. |  |

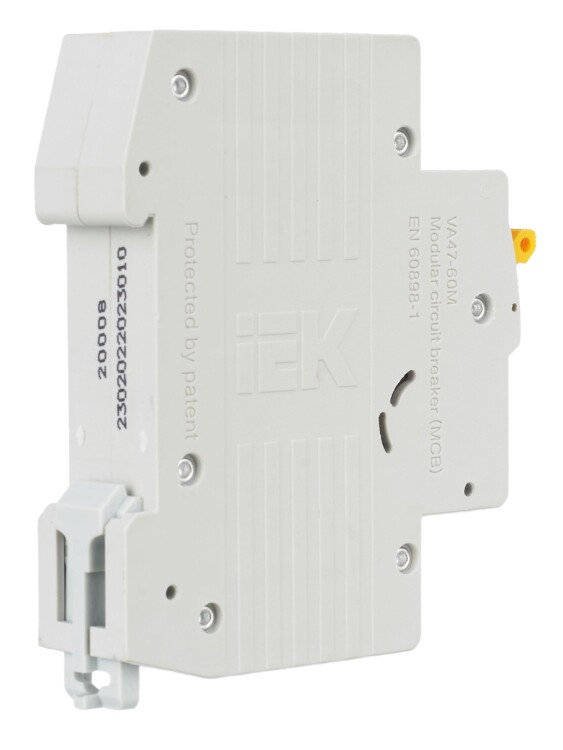

Боковые ребра для лучшего охлаждения корпуса. |
 |
Увеличенный размер головки винта с универсальным шлицем (+,-) облегчает монтаж и предотвращает выпадение винтов при установке. |
 |
Защита от изменения заводских настроек механизма теплового расцепителя плексигласовой вставкой. |
Технические характеристики
| Артикул | MVA31-1-010-C |
| Тип изделия | выключатель автоматический |
| Общее число полюсов | 1P |
| Количество защищенных полюсов | 1 |
| Модульная ширина (шаг 18 мм) | 1 |
| Тип напряжения | переменное / постоянное |
| Номинальное рабочее напряжение переменного тока Ue, В | 230 / 400 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток In, А | 10 |
| Номинальная наибольшая отключающая способность Icn, А | 6000 |
| Характеристика срабатывания от сверхтоков, тип | С |
| Тип расцепителя | тепловой, электромагнитный |
| Время срабатывания расцепителя в зоне КЗ tm, сек. | 0,1 |
| Рабочий режим | продолжительный |
| Рабочее положение | вертикальное с возможным отклонением на ±90°в горизонтальной плоскости |
| Диапазон рабочих температур, °C | -40... +50 |
| Относительная влажность воздуха при +25 °C, % | 80* |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Механическая износостойкость, не менее, циклов В-О | 20000 |
| Электрическая износостойкость, не менее, циклов В-О | 8000 |
| Группа механического исполнения | М4 (ГОСТ 17516.1) |
| Класс токоограничения | 3 |
| Наличие взрывозащиты | нет |
| Класс защиты от поражения электрическим током по ГОСТ IEC 61140 | 0 |
| Способ монтажа | на DIN-рейку 35 х 7,5 |
| Тип подключения | винтовое соединение |
| Максимальное сечение входящего кабеля, кв.мм | 25 |
| Момент затяжки винтов контактных зажимов, не более, Н*м | 2 |
| Возможность присоединения к контактным зажимам соединительных шин | PIN (штырь), Fork (вилка) |
| Вес одного полюса, не более, кг | 0,2 |
| Срок службы, лет | 15 |
* Допускается эксплуатация при относительной влажности воздуха не более 50% и температуре +40 °C.

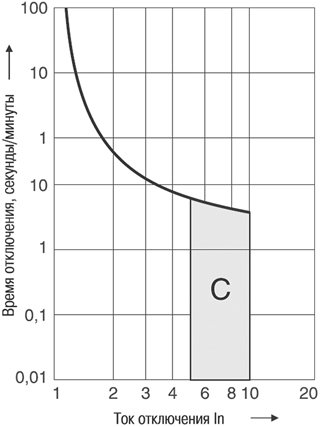

Времятоковые характеристики
|
Схема электрическая
|
|

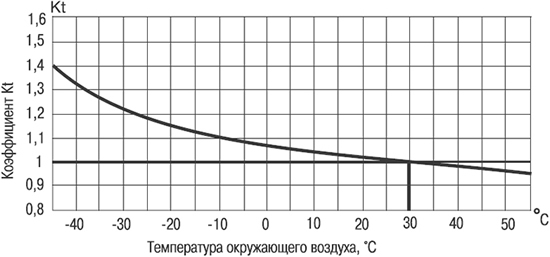

Зависимость температурного коэффициента Kt
|
Ток неотключения выключателей в зависимости от температуры окружающей среды ("С) определяется по формуле: I = 1,13 x ln x Kt, где In - номинальный ток (указанный на маркировке) при температуре настройки тепловых расцепителей 30 °С; |
|
Зависимость коэффициента Кn от числа полюсов:
|
Ток неотключения для размещенных рядом друг с другом автоматических выключателей в зависимости от их количества (N) и температуры окружающей среды (°С) определяется по формуле: I = 1,13 In x Kn x Kt, где In - номинальный ток (указанный на маркировке) при температуре настройки тепловых расцепителей 30 °С; |
