Описание и характеристики

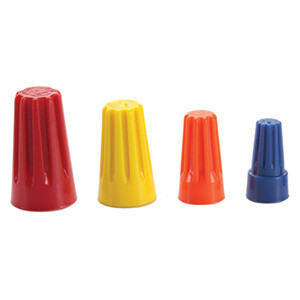

Набор соединителей СИЗ (СИЗ-2, СИЗ-3 - по 2 шт., СИЗ-4, СИЗ-5 - по 1 шт.)
Соединительные изолирующие зажимы (СИЗ) предназначены для соединения и фиксации в скрутке медных проводов.
Зажим накручивается на предварительно зачищенные и соединенные вместе концы проводов.
Нейлоновый корпус полностью изолирует скрутку проводов.
Пружина конической формы обеспечивает надежный захват и удержание скрутки проводов на протяжении всего срока эксплуатации.
Температурный диапазон: от - 10 до +75 °С.
Преимущества
- Гарантированное качество и надежность электрических соединений.
- Возможность многократного использования.
- Быстрый, легкий и безопасный монтаж.
Размеры
| Размеры, мм | СИЗ-2 | СИЗ-3 | СИЗ-4 | СИЗ-5 |
|---|---|---|---|---|
| L1 | 8,3 | 9,3 | 12,5 | 13,1 |
| d | 3,0 | 3,3 | 4,8 | 5,4 |
| L | 18,0 | 22,0 | 25,0 | 26,6 |
| A | 6,7 | 8,5 | 9,9 | 9,1 |
| B | 9,9 | 13,5 | 13,8 | 15,9 |
| P | 6,9 | 9,6 | 10,8 | 13,0 |
Материалы
| Материал контактной части | стальная оцинкованная пружина |
| Материал изоляции | нейлон 6.6 (не содержит галогенов, не поддерживает горение) |
Технические характеристики
| Наименование | Цвет корпуса | Суммарное сечение проводов, кв.мм | Напряжение, В | |
|---|---|---|---|---|
| минимальное | максимальное | |||
| СИЗ-2 | Синий | 1,0 | 4,5 | 400 |
| СИЗ-3 | Оранжевый | 1,5 | 6,0 | 690 |
| СИЗ-4 | Желтый | 1,5 | 9,5 | 690 |
| СИЗ-5 | Красный | 4,0 | 13,0 | 690 |
