Описание и характеристики

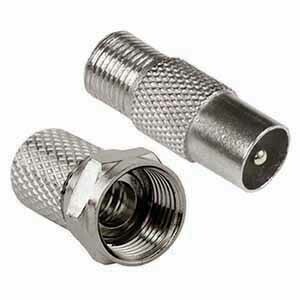

Набор: разъем F (RG-6) + переходник "F (гнездо) - TV (штекер)", 1 шт. + 1 шт., серебро
Набор содержит компоненты, необходимые для построения сети кабельного телевидения, различных видеосистем и подключения эфирного телевидения.
- Разъем F предназначен для соединения коаксиального кабеля RG-6 волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т.д.).
Разъем данного вида не имеет непосредственного штекера, поэтому роль штекера выполняет центральная жила кабеля, что позволяет избежать дополнительных потерь сигнала.
Длина разъема: 17,8 мм.
- Переходник "гнездо F - штекер TV" предназначен для подключения эфирного, спутникового и кабельного телевидения с помощью радиочастотного кабеля волновым сопротивлением 50 или 75 Ом.
С одной стороны располагается гнездо F-разъема, а с другой - штекер ТВ.
Переходник обеспечивает великолепную передачу видео- и аудиосигнала с минимальным уровнем потерь.
Преимущества
- Высокая стойкость соединения "разъем - кабель" к внешним механическим воздействиям.
- Возможность соединения кабеля без пайки контактов в удаленном месте.
- Минимальный уровень потерь при прохождении сигнала.
Материалы и цвета
| Цвет изделий | Серебро |
| Материал разъема F | никелированный металл |
| Материал переходника | никелированный сплав первичной меди (биметалл) |
Технические характеристики
| Параметры компонента 1 | |
|---|---|
| Тип изделия | разъем телекоммуникационный F |
| Назначение | F-соединитель "штекер" |
| Конструктивное исполнение | штампованный корпус |
| Тип подключаемого проводника | коаксиальный кабель RG-6 |
| Волновое сопротивление кабеля, Ом | 75 |
| Способ монтажа | накрутка |
| Параметры компонента 2 | |
| Тип изделия | переходник телевизионный |
| Тип разъема 1 | гнездо F |
| Тип разъема 2 | штекер TV |
| Тип подключаемого проводника | коаксиальный кабель (RG-6, SAT-50, SAT-703, DG-113) |
| Наружный диаметр подключаемого кабеля, мм | 6,8 |
| Волновое сопротивление кабеля, Ом | 50 / 75 |
Монтаж
| Разъем F устанавливается на кабель методом накрутки гильзы разъема на внешнюю оболочку кабеля после соответствующей зачистки контактов. Какие-либо специальные инструменты для монтажа не требуются. |
Соединение кабеля производится методом накрутки F-коннектора, после соответствующей зачистки контактов радиочастотного кабеля. Какие-либо специальные инструменты для монтажа не требуются. |
 |
 |
