Описание и характеристики

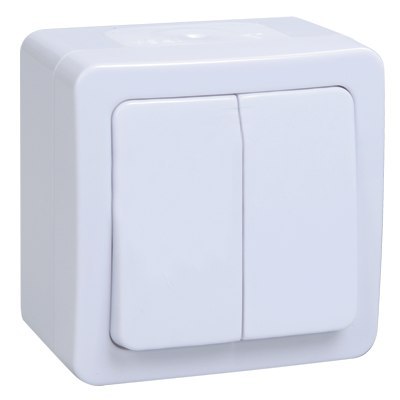

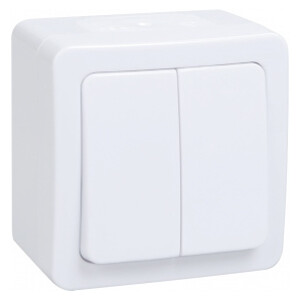

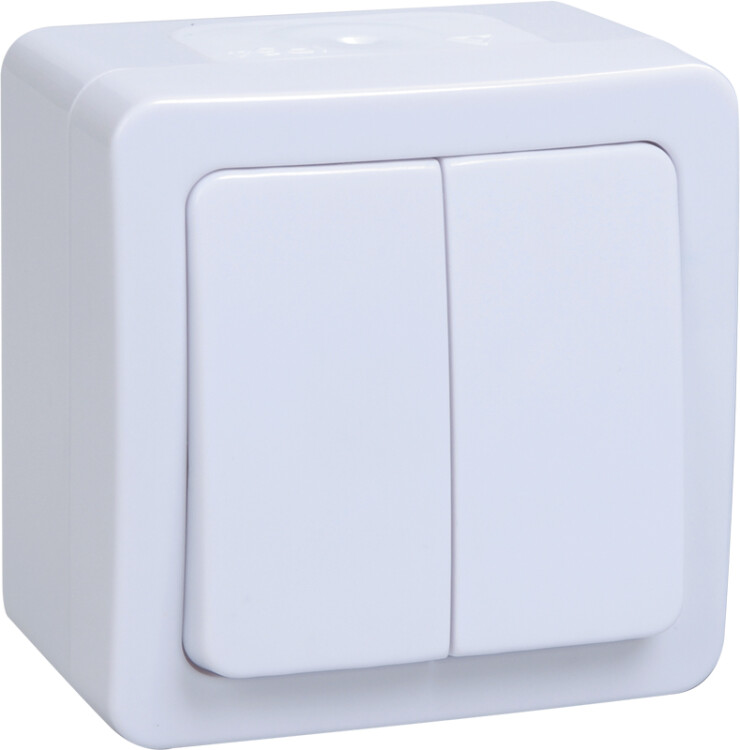

Выключатель двухклавишный ВС20-2-0-ГПБ "Гермес Plus" (IP54) открытой установки, белый
Электроустановочные изделия IEK серии "Гермес Plus" предназначены для установки в помещениях с повышенной влажностью или запыленностью, а также под навесом на открытом воздухе.
Вся продукция соответствует требованиям действующего российского законодательства в области безопасности продукции (ГОСТ Р 51324.1-2005 - выключатели).
Образцы успешно прошли испытания на соответствие требованиям международных стандартов, что подтверждено получением сертификата Таможенного союза, действующего на территории Республики Беларусь, Казахстана и РФ.
 |
 |

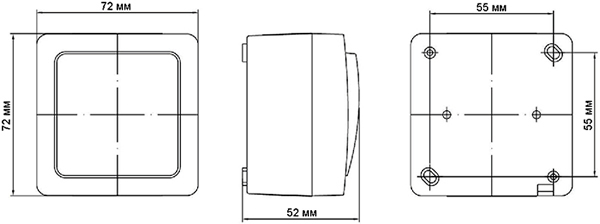

Размеры
Материалы и цвета
- Цвет корпуса: Белый.
- Материал корпуса: негорючий ABS пластик.
- Материал основания: термостойкий поликарбонат.
- Эластичные сальники обеспечивают удобный ввод провода различного сечения.
Технические характеристики
| Тип изделия | выключатель 2 х 1-полюсный |
| Конструктивное исполнение | механизм в корпусе (в сборе) |
| Количество клавиш, шт. | 2 |
| Номинальное напряжение, В | АС 250 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 10 |
| Наличие световой индикации | нет |
| Способ подключения | винтовая клемма |
| Максимальное поперечное сечение проводника, кв.мм | 2,5 |
| Тип монтажа | открытая установка |
| Температура эксплуатации, °C | -25... +40 |
| Степень защиты от пыли и влаги | IP54 |
| Климатическое исполнение и категория размещения | УХЛ2 |
Монтаж
- Снять клавишу (кнопку) и выкрутить винты. Снять верхнюю часть выключателя.
- Закрепить основание выключателя на месте установки, так чтобы открытое сливное отверстие располагалось снизу.
- Ввести подготовленные к монтажу электрические провода через резиновый защитный сальник в основании выключателя и присоединить к винтовым зажимам.
- Установить верхнюю часть выключателя при помощи винтов и установить на место клавишу (кнопку).
Схема подключения
