Описание и характеристики

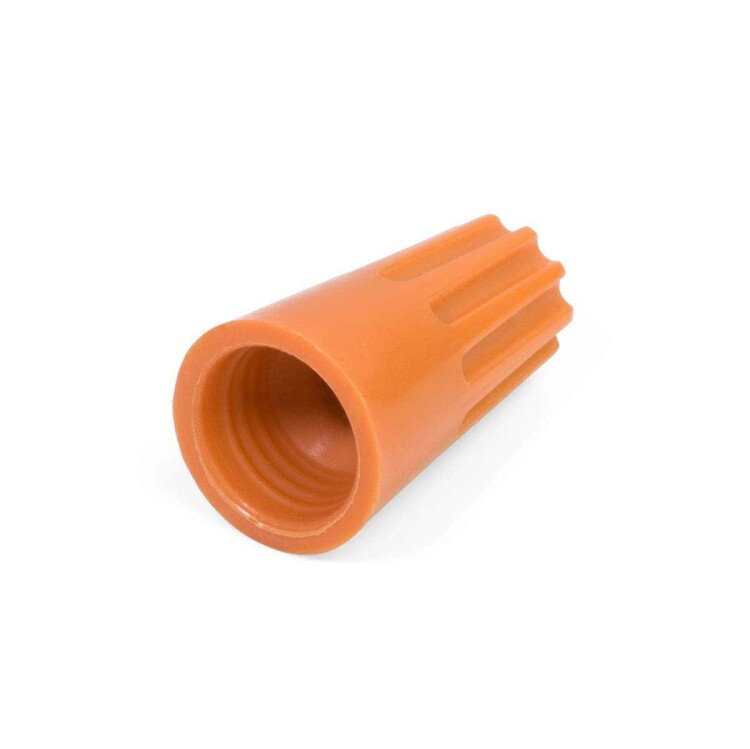

Зажим соединительный изолируюший СИЗ-3 КВТ 1,5 - 6,0 кв.мм, оранжевый
Зажимы соединительные изолируюшие предназначены для соединения и фиксации в скрутке медных проводов.
Пружина конической формы обеспечивает надежный захват и удержание скрутки проводов на протяжении всего срока эксплуатации.
Корпус полностью изолирует скрутку проводов.
Преимущества
- Прочные термостойкие материалы.
- Гарантированное качество и надежность электрических соединений.
- Быстрый, легкий и безопасный монтаж (использование специального инструмента не требуется).
- Возможность многократного использования.
- Каждый размер имеет свой цвет корпуса для удобства идентификации.
Размеры
| Размеры, мм | |||||
|---|---|---|---|---|---|
| L | L1 | d | A | B | P |
| 22 | 9,3 | 3,3 | 8,5 | 13,5 | 9,6 |
Материалы и цвета
- Цвет изоляции: Оранжевый.
- Материал корпуса: полипропилен, не содержит галогенов, устойчив к агрессивным воздействиям окружающей среды.
- Материал контактной части: стальная оцинкованная пружина.
Технические характеристики
| Тип изделия | зажим соединительный изолируюший |
| Суммарное сечение проводника, кв.мм | 1,5 - 6,0 |
| Напряжение, В | 690 |
| Термостойкость изоляции, °C | +105 |
| Стандарт | ТУ 3424-036-97284872-2006 |
Монтаж
- Зажим навинчивается на предварительно зачищенные и скрученные вместе концы проводов.
- Скрутка проводов и последующее навинчивание производится по часовой стрелке до упора.
