Описание и характеристики

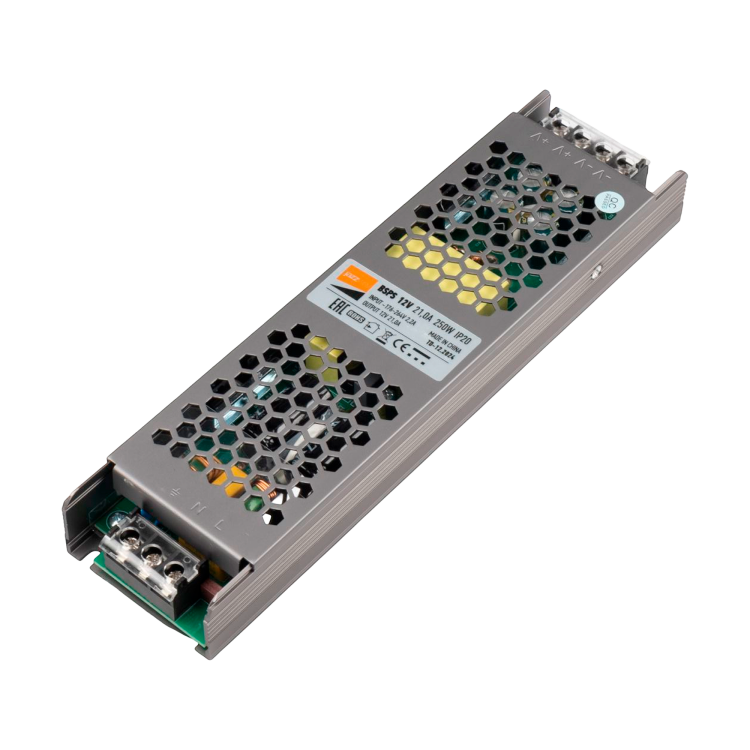

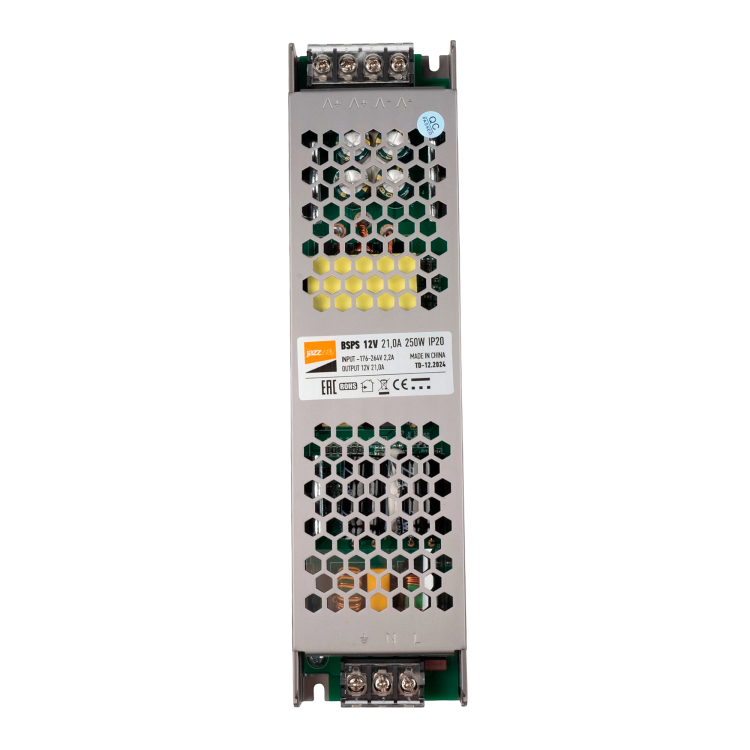

Блок питания Jazzway BSPS 12V21,0A=250w IP20 (12 В, 250 Вт) для светодиодной ленты
Блок питания Jazzway BSPS 12V21,0A=250w IP20 предназначен для отдельного питания светодиодной ленты в системах внутреннего освещения.
Размеры и вес
| Длина корпуса, мм | 208 |
| Ширина корпуса, мм | 82 |
| Высота корпуса, мм | 32 |
| Вес изделия, г | 556 |
Материалы и цвета
| Цвет корпуса | Серебро |
| Материал корпуса | алюминий |
Функциональные возможности
- Защита от короткого замыкания.
- Защита от перегрузок и скачков напряжения срабатывает при перегрузке свыше 120% от номинальной мощности.
Автоматический перезапуск после перегрузки происходит при восстановлении рабочих параметров.
- Защита от перегрева.
Отключение происходит при температуре свыше +105 °C.
Автоматический перезапуск при восстановлении рабочей температуры.
Внимание!
Перегрузки более 80 - 85 % сокращают срок службы блока питания.
Технические характеристики
| Артикул | .1001238A |
| Тип изделия | блок питания |
| Количество выходных каналов | 2 |
| Входное напряжение, В | АС 176 - 264 |
| Частота тока, Гц | 50 / 60 |
| Входной ток, А | 3,61 - 1,75 |
| Выходное напряжение, В | DC 12 |
| Выходной ток, А | 21 |
| Мощность нагрузки, Вт | 250 |
| Рабочая температура, °С | -20... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Класс энергоэффективности | А |
| Срок службы, часов | 50000 |
Рекомендации по выбору блока питания
- Выбор блока питания для конкретного применения зависит от номинального напряжения или тока работы светодиодов, общей потребляемой мощности и параметров напряжения питающей сети.
- Параметры напряжения сети должны находиться в рабочем диапазоне.
- Для стабильной работы необходимо оставлять запас по мощности примерно в 20%.
Подключение
- Блок питания комплектуется входными / выходными разъемами.
- L (фаза), N (ноль) - входные клеммы блока питания.
V+COM / V+COM - выходные клеммы для двух параллельных каналов для двухканальных блоков питания.
Плюсовой провод питания подсоединяется к клемме V+, минусовой - к клемме COM.
Не имеет значения, какая клемма V+ используется в паре с клеммой COM.
- Суммарная мощность нагрузки на все каналы не должна превышать номинальной.
Ограничения по мощности нагрузки не один канал не имеется (в пределах номинальной).
Меры безопасности
- Параметры напряжения сети должны находиться в рабочем диапазоне.
- Для безаварийной работы устройств используйте стабилизаторы напряжения.
- Рационально согласовывайте питание и нагрузку блока.
Даже минимальные перегрузки блока, как правило, сокращают срок службы устройства.
Для стабильной работы необходимо оставлять запас по мощности примерно в 20%. - Создайте благоприятные условия для теплоотвода блока питания, выбрав соответствующее место с хорошей вентиляцией.
- Запрещается устанавливать блок питания в изделия, предназначенные для работы в условиях с повышенной окружающей температурой.
- Применяйте блоки питания в возможно более открытом пространстве.
- При возможности установите блок на металлической пластине-радиаторе с большой площадью и обеспечьте хороший контакт для теплоотвода через нее.
