Описание и характеристики

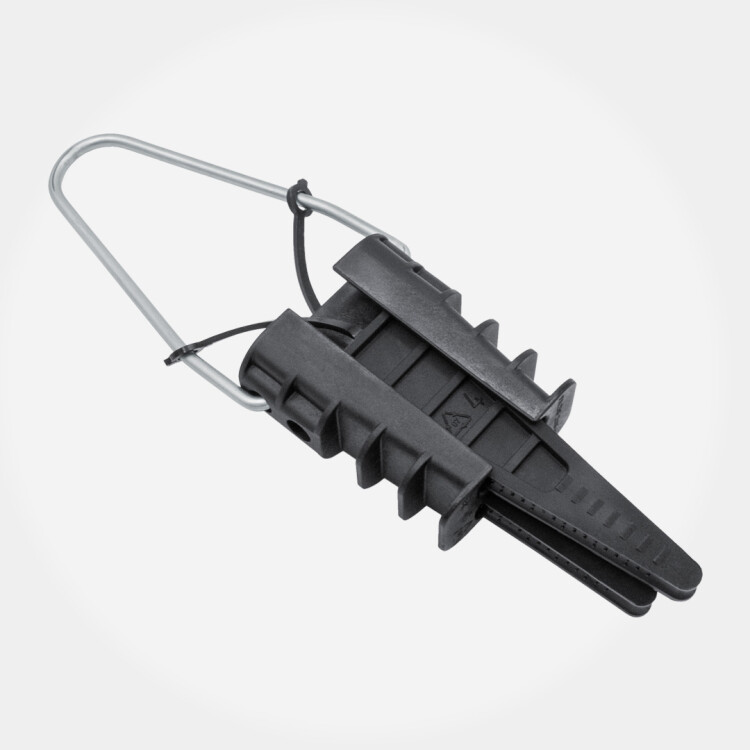

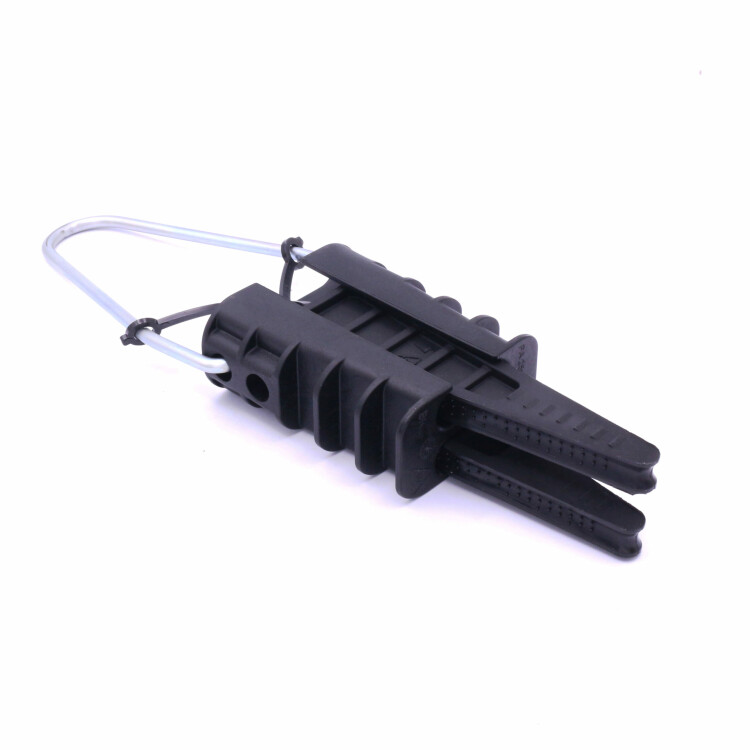

Зажим анкерный абонентский РА 25 (ВК)
Зажим клиновой анкерный (натяжной) предназначен для концевого крепления проводов ответвления сечением 6 - 25 кв.мм от магистрали к вводам.
Материалы
- Термопластик, усиленный стекповолоконной структурой.
Технические характеристики
| Количество жил | Позиция | Сечение, кв.мм | Диаметр, мм | Предельная нагрузка, даН | Масса, г | ||
|---|---|---|---|---|---|---|---|
| мин. | макс. | мин. | макс. | ||||
| 2/4 | DN123 | 2x6 | 4x25 | 5 | 10,5 | 350 | 110 |
Рекомендации по монтажу
- Предельная нагрузка анкерного зажима DN 123 увеличена с 220 кг до 350 кг, что позволило выполнять пролеты ВЛИ длиной до 40 м.
- При закреплении двух проводов в зажиме, предназначенном для четырех жил, необходимо обязательно заклинить второй клин в корпусе.
- Учитывая механическую прочность провода, пролет длиной 40 м допускается выполнять только проводами сечением 25 кв.мм (2 x 25 кв.мм, 4 x 25 кв.мм).
