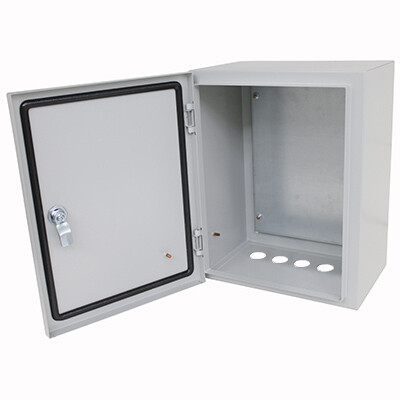

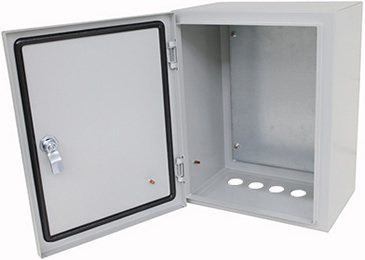

Корпус металлический ЩМП-1-0 УХЛ2 IP54 "Электростандарт", серый, 395 х 310 х 220 мм
Корпуса металлические ЩМП х-0 УХЛ2 IP54 предназначены для дальнейшей сборки низковольтных электрощитов распределительного типа.
Устанавливаются в помещениях с невзрывоопасной средой, не содержащей токопроводящей пыли и химически активных веществ.
Допускается установка вне помещения под навесом.
Размеры и вес
| Высота, мм |
395 |
| Ширина, мм |
310 |
| Глубина, мм |
220 |
| Вес изделия, кг |
4,8 |
Материалы и цвета
| Цвет корпуса |
Серый (RAL 7035) |
| Материал корпуса |
металл |
| Покрытие корпуса |
полиэфирная порошковая краска |
| Фактура поверхности |
Шагрень |
Особенности конструкции
- Корпус предстваляет собой сварную металлическую оболочку с защитным полимерным покрытием.
- Дверца корпуса запирается на замок.
- Внутри корпуса установлена монтажная панель.
- Для габаритов 1, 2, 3 предусмотрены вводные отверстия d 32 мм под сальники.
- На дверце имеется уплотнение для защиты от пыли и влаги.
- На задней стенке выполнены отверстия для крепления на стену.
Технические характеристики
| Тип изделия |
корпус ЩМП |
| Номинальный ток, не более, А |
630 |
| Количество вводных отверстий, шт. |
5 |
| Расположение вводных отверстий |
снизу |
| Способ монтажа |
навесной |
| Температура окружающей среды при эксплуатации, °C |
-60... +40 |
| Относительная влажность, % |
75 при +15 °C |
| Степень защиты от пыли и влаги |
IP54 |
| Климатическое исполнение и категория размещения |
УХЛ2 |
Расшифровка условных обозначений
ЩМП-1-0 УХЛ2 IP54:
- ЩМП - щит с монтажной панелью.
- 1 - габарит металлокорпуса.
- 0 - номер модификации.
- УХЛ2 - климатическое исполнение и категория размещения по ГОСТ 15150.
- IP54 - степень защиты от пыли и влаги по ГОСТ 14254.
Комплектация
- Корпус металлический.
- Монтажная панель.
- Провод заземления.
- Гайка фланцевая М6 - 2 шт.
- Кольцо 006-009-19 ПРС - 4 шт.
- Знак "Заземление" - 2 шт.
- Знак "Осторожно! Электрическое напряжение" - 1 шт.
- Ключ - 1 шт.
- Гермоввод мягкий d 26 / 32 мм серый - 5 шт.
