Описание и характеристики

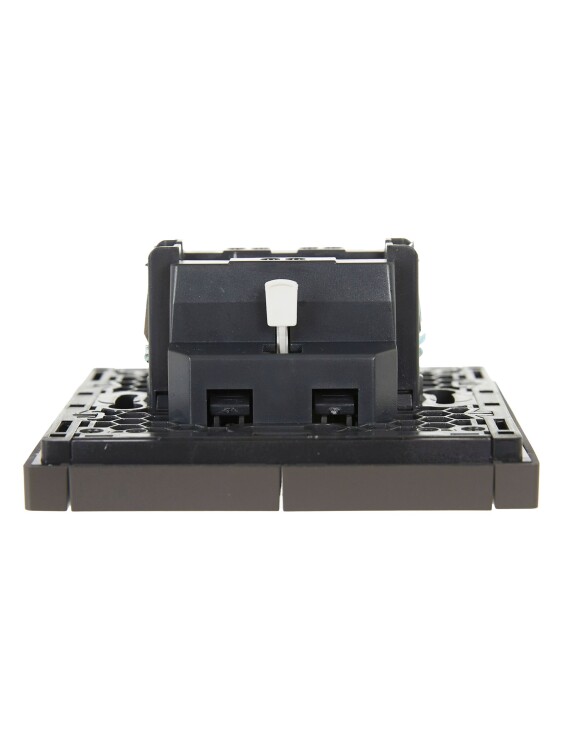

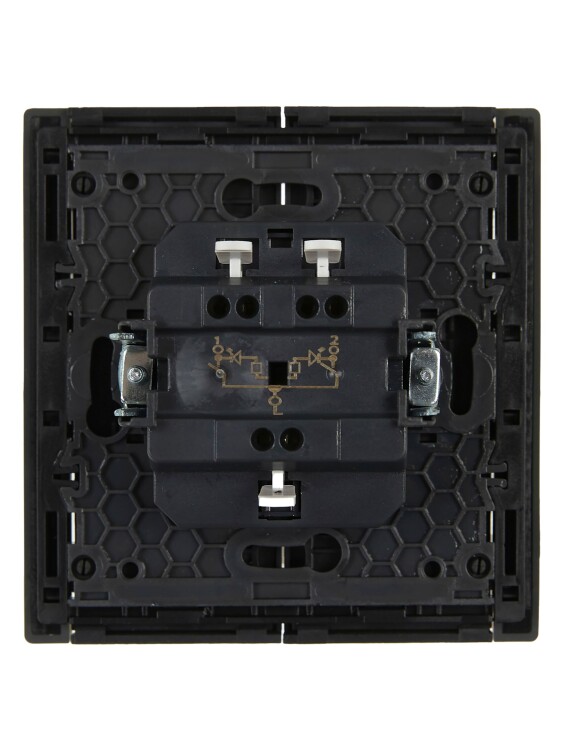

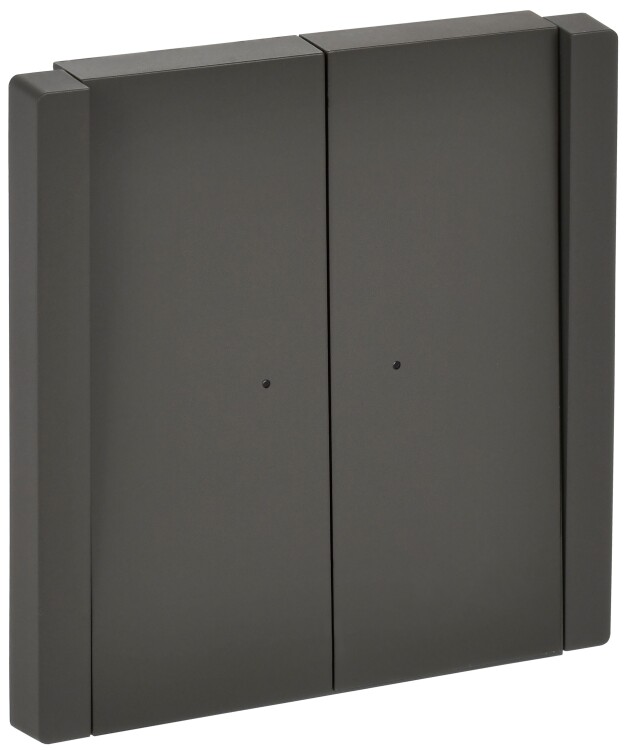

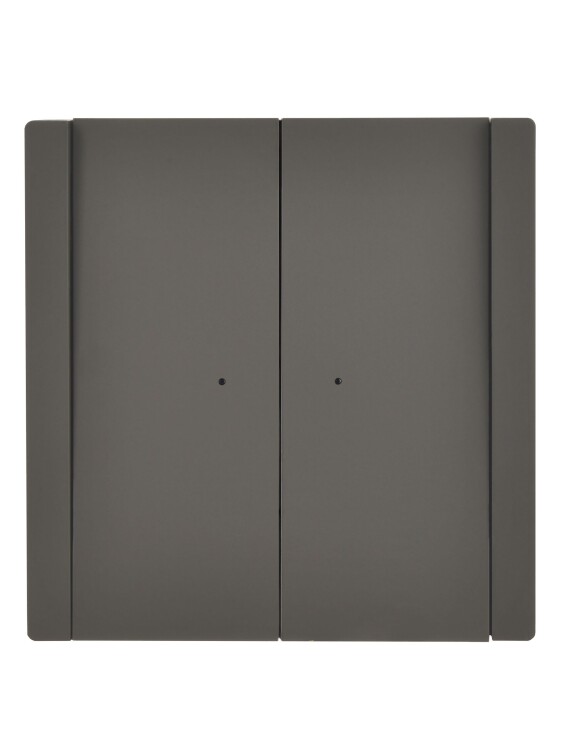

Выключатель двухклавишный IEK FP306 Forte&Piano (10 А, IP20) скрытой установки, с индикацией, серый
Мы сами создаем свое пространство для жизни.
Чем меньше рамок и ограничений мы встречаем на этом пути, тем более вдохновляющим становится процесс и более креативным получается результат.
Коллекция безрамочных розеток и выключателей Forte&Piano от IEK не имеет аналогов в мире и дает возможность легко комбинировать изделия, создавая изящные бесшовные композиции.
Теперь не нужно тратить энергию и время на расчет количества изделий в ряду и рамок к ним, и нервы при внесении изменений.
Вместо множества вариантов рамок понадобятся лишь две заглушки по краям.
Масштабируемый суппорт - ноу-хау коллекции, неограниченное количество изделий в ряду при стандартном шаге подрозетника 71 мм.
Собирается просто, как конструктор.
Преимущества
- Две заглушки и никаких рамок.
- Запатентованный механизм.
- Фиксация лицевой панели без винтов.
- Неограниченное количество изделий в ряду.
- Разработано совместно с ведущими дизайнерами России.
Лаконичный стиль, комфортный и быстрый монтаж, разнообразный ассортимент механизмов.
Размеры
| Высота изделия, мм | 89 |
| Ширина изделия, мм | 86,6 |
| Глубина изделия общая, мм | 41 |
| Глубина изделия внешняя, мм | 13 |
Материалы и цвета
| Цвет клавиш и боковых заглушек | Серый |
| Тип поверхности клавиш и боковых заглушек | матовый |
| Материал клавиш и боковых заглушек | поликарбонат |
| Материал корпуса механизма | поликарбонат |
| Материал подключаемых проводников | медь |
Особенности конструкции
- Наличие дополнительного толкателя обеспечивает надежное переключение выключателя.
- "Ласточкин хвост" с пружинным эффектом для удобного многопостового монтажа.
- Эксцентрики для регулировки зазоров между механизмами.
- Пазы под отвертку для извлечения суппорта из ряда.
Технические характеристики
| Артикул | FP-V20-1-10-1-K03 |
| Тип изделия | выключатель 2х1-полюсный |
| Количество клавиш | 2 |
| Исполнение | механизм с суппортом и клавишами, с боковыми заглушками |
| Номинальное напряжение, В | АС 220 - 250 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 10 |
| Подсветка | светодиоды синего цвета свечения |
| Диапазон рабочих температур, °C | -25... +40 |
| Относительная влажность воздуха при +25 °С, % | 90 |
| Степень защиты от пыли и влаги | IP20 |
| Способ подключения | винтовой зажим |
| Максимальное сечение подключаемых проводников, кв.мм | 2,5 |
| Тип монтажа | скрытая установка |

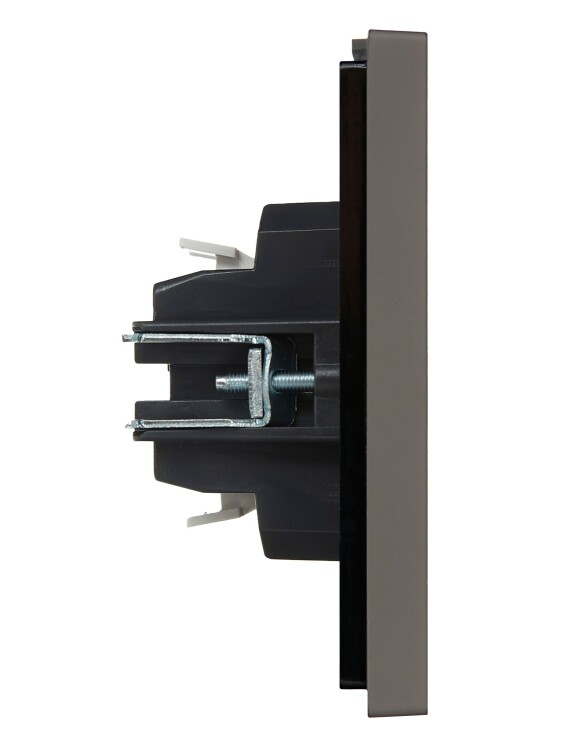

| Способ крепления | винтами / в распор (монтажными лапками) |
| Срок службы, лет | 10 |
Монтаж
- Зафиксируйте механизм правой рукой, удерживая внутреннюю часть механизма.
- Нажмите на центр механизма большим пальцем.
- Свободными пальцами ухватитесь за край панели и потяните на себя. Лицевая панель снимется.
- При необходимости снимите доборы (заглушки), если планируете устанавливать несколько постов.
- Для сборки изделия установите сначала доборы, после установите панель.
