Описание и характеристики

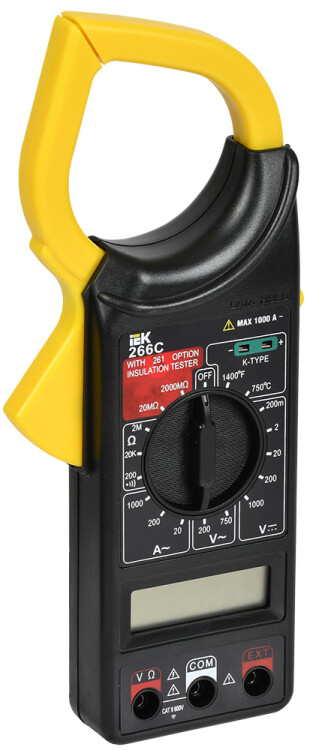

Клещи токоизмерительные IEK 266С Expert
Токоизмерительные клещи IEK 266С Expert - портативный мультиметр с LCD-дисплеем, предназначенный для измерения переменного тока бесконтактным способом с высокой точностью без прерывания подачи электроэнергии потребителям.
Соответствуют требованиям ГОСТ 12.2.091-2012 в части безопасности приборов и ГОСТ IEC 61010-2-032 в части безопасности приборов и ГОСТ Р 51522.1 (МЭК 61326-1), ГОСТ Р 51522.2.2 (МЭК 61326-2-2) в части электромагнитной совместимости.
Размеры и вес
| Длина, мм | 230 |
| Ширина, мм | 90 |
| Высота, мм | 37 |
| Ширина раскрытия клещей, мм | 50 |
| Вес, г | 320 |
Функциональные возможности
- Измерение силы переменного тока.
- Измерение значения постоянного напряжения.
- Измерение значения переменного напряжения.
- Измерение электрического сопротивления.
- Измерение температуры (°С / °F).
- Функция фиксации данных Data Hold (запоминание измеренного значения переменного тока и напряжения, постоянного напряжения).
- Проверка целостности цепи (звуковая прозвонка).
- Имеется возможность подключения измерителя изоляции DT261 на 500 В (нет в комплекте) для проверки сопротивления изоляции.
Принцип действия
- При измерении силы тока щупы клещей, в которых вмонтированы ферритовые сердечники, обхватывают проводник, оставаясь полностью изолированными от открытых участков проводов.
- За счет образования ферритами колебательного контура при протекании тока по проводнику возникает магнитная индукция, значение которой прямо пропорционально силе тока, протекающей по проводнику.
- Это значение регистрируется токовыми датчиками токоизмерительных клещей и преобразуется в значение силы тока.
Технические характеристики
| Артикул | TCM-1C-266 |
| Индикация | цифровой |
| Выбор диапазона измерения | ручной |
| Текущий диапазон измерения переменного тока, А | 20 - 200 - 1000 |
| Категория измерения цепи | II |
| Диапазон измерения постоянного напряжения, В | 0,2 - 2 - 20 - 200 - 1000 |
| Диапазон измерения переменного напряжения, В | 200 - 750 |
| Диапазон измерения сопротивления | 200 Ом - 20 кОм - 2 МОм |
| Диапазон измерения температуры, °С | 0... +750 |
| Диапазон измерения температуры, °F | 32 - 1400 |
| Максимальное показание дисплея | 1999 (с автоматическим определением полярности) |
| Метод измерения | АЦП двойного интегрирования |
| Время измерения | 2 - 3 измерения в секунду |
| Изоляция корпуса | двойная, класс II |
| Температура эксплуатации, °С | 0... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Индикатор перегрузки | цифра "1" на LCD-дисплее |
| Индикатор полярности | знак "-" (при отрицательной полярности) |
| Защита от перегрузок во всех диапазонах при измерении напряжения и сопротивления | без предохранителя |
| Индикатор разряда батареи | есть (на LCD-дисплее) |
| Функция памяти Data Hold | есть |
| Возможность подключения измерителя изоляции DT261 на 500 В | есть |
| Источник питания | батарея типа "Крона" (NEDA 1604, 6F22) |
| Высота над уровнем моря, не более, м | 2000 |
| Категория безопасности по ГОСТ 12.2.091 | II (600 В), I (1000 В) |
Комплектация
- Токовые клещи.
- Тестовые щупы - 1 пара.
- Термопара типа "К" (ТР-01) - 1 шт.
- Батарея 9 В - 1 шт.
- Сумка-чехол для переноски.
