Описание и характеристики

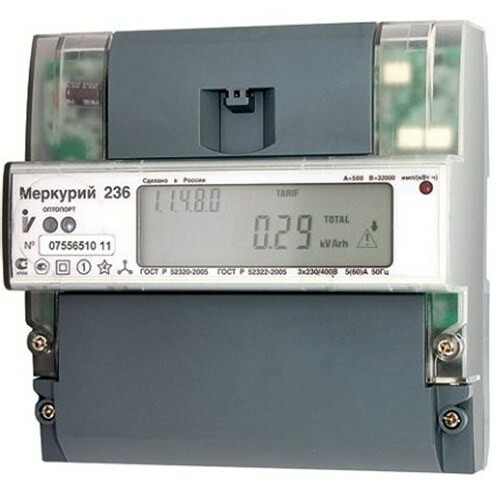

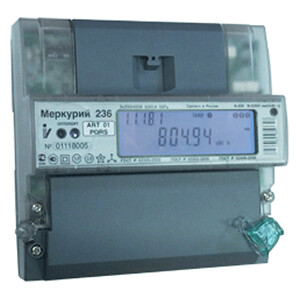

Счетчик электрической энергии статический активно-реактивный 3-фазный "Меркурий" 236АRT-02 PQRS (4 тарифа, 5 - 100 А, 380 В)
Счётчик предназначен для учета активной и реактивной электроэнергии в прямом направлении в трехфазных 3- или 4-проводных сетях переменного тока с возможностью тарифного учёта по зонам суток, долговременного хранения накопленной информации.
Эксплуатируется автономно или в составе АИИС.
Габаритные размеры
Функции
- Измерение, хранение, вывод на ЖКИ следующих данных об учтённой электроэнергии по каждому тарифу и суммарно:
- всего от сброса показаний;
- за текущие сутки и на начало суток;
- за предыдущие сутки и на начало суток;
- за текущий месяц и на начало месяца;
- за каждый из 11 предыдущих месяцев и на начало каждого месяца;
- за текущий год и на начало года;
- за предыдущий год и на начало года.
- Пофазный учёт активной энергии.
- Задание индивидуального тарифного расписания для каждого месяца года и для каждого дня недели.
Максимальное количество тарифов - 4. Максимальное количество тарифных зон в сутках - 16. - Измерение следующих параметров:
- мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз;
- действующие значения фазных токов, напряжений, углов между фазными напряжениями;
- частота сети;
- коэффициенты мощности по каждой фазе и по сумме фаз;
- коэффициент искажения синусоидальности фазных кривых.
- Формирование профиля активной и реактивной мощностей с произвольным временем усреднения от 1 до 60 минут.
При 30-минутных срезах время переполнения архивов составит 170 суток. - Ведение журналов событий (кольцевых по 10 записей на каждое событие), в которых фиксируются 22 различных события, такие, как:
- время включения / выключения счётчика;
- время пропадания / появления фаз 1,2,3;
- время вскрытия / закрытия прибора;
- время коррекции тарифного расписания;
- время превышения установленных лимитов энергии и мощности.
- Слежение за показателями качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие).
- Контроль за превышением мощности нагрузки или заданного лимита энергии с выдачей сигнала о превышении заданных уставок на импульсный выход.
Особенности конструкции
- Наличие цифровых интерфейсов (оптопорт, RS-485).
- 1 гальванически развязанный многофункциональный импульсный выход.
- Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей (суммирование по модулю).
- Автоматическая самодиагностика с индикацией ошибок.
- 2 электронных пломбы на вскрытие.
- Подсветка ЖКИ.
- Индикация OBIS кода каждого параметра.
- Клеммная колодка с саморазжимными зажимами силовых цепей.
- Крепление на рейку.
Технические характеристики
| Класс точности (актив. реактив.) | 1,0 / 2,0 |
| Номинальное напряжение, В | 3 х 230 / 400 |
| Номинальный (максимальный) ток, А | 5 (100) |
| Перегрузки по току, А (в течение 10 мс.) | 3000 |
| Стартовый ток (чувствительность), А | 0,020 |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/В*А (не более) | 1,0 / 9,0 |
| Полная мощность, потребляемая цепью тока, В*А (не более) | 0,1 |
| Количество тарифов | до 4 |
| Количество незавимых тарифных сезонов, месяцев | 12 |
| Точность хода часов при t=20± 5 °C, с./сутки | ± 0,5 |
| Количество гальванически развязанных импульсных выходов | 1 |
| Передаточное число основного / поверочного выхода, имп./кВт, имп /кВар | 250 / 16000 |
|
Сохранность данных при перерывах питания, лет:
|
. 40 |
| Защита информации | 2 уровня доступа и аппаратная защита памяти метрологических коэффициентов |
| Скорость обмена, бит/с. | 300 - 115200 |
| Самодиагностика счётчика | есть |
| Степень защиты корпуса от пыли и влаги | IP51 |
| Диапазон температур, °С | -45... +70 |
| Межповерочный интервал, лет | 16 |
| Вес, кг | не более 0,9 |
| Средняя наработка на отказ, ч. | 220000 |
| Срок службы не менее, лет | 30 |
Отображаемая на ЖК-индикаторе информация
- Значение потреблённой активной электрической энергии по каждому тарифу (до четырёх) и сумма по всем тарифам нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч.
- Фазное напряжение и ток в каждой фазе.
- Мгновенные значения активной, реактивной и полной мощности как по каждой фазе, так и суммарные по трем фазам.
- Коэффициент мощности по каждой фазе и суммарный по трем фазам.
- Углы между фазными напряжениями.
- Частота сети.
- Коэффициент несинусоидальности фазных напряжений.
- Текущее время и дата.
- Параметры модема PLC-I.
- Температура внутри корпуса.
- Дата и время срабатывания электронных пломб.
- Дата и время доступа по цифровым интерфейсам.
- Дата, время и код ошибки самодиагностики.
- ODIS код каждого параметра.
Расшифровка обозначений счетчиков
Пример: Меркурий 236 ART-0X PQLRS
- Меркурий - торговая марка счётчика.
- 236 - серия счётчика.
- A - измерение активной энергии.
- R - измерение реактивной энергии.
- T - наличие внутреннего тарификатора.
- 0X - модификации, подразделяемые по току, напряжению и классу точности.
- P- профиль мощности.
- Q - журнал качества электроэнергии и вкл выкл. фазных токов.
- L - модем PLC-I.
- R - RS-485.
- S - внутреннее питание интерфейса.
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.
Параметры, доступные для чтения и программирования через оптопорт
| Параметры | Программирование | Считывание |
|---|---|---|
|
Учтённая активная и реактивная энергия прямого направления по каждому из 4 тарифов и сумма по тарифам: всего от сброса показаний; за текущие сутки; на начало текущих суток; за предыдущие сутки; на начало предыдущих суток; за текущий месяц; на начало текущего месяца; за каждый из предыдущих 11 месяцев; на начало каждого из предыдущих 11 месяцев; за текущий год; на начало текущего года; за предыдущий год; на начало предыдущего года |
. | + |
| Параметры обмена по интерфейсам (запрещено для инфракрасного порта) | ||
| скорость обмена | + | . |
| контроль чётности / нечётности | + | . |
| множитель длительности системного тайм-аута | + | + |
| Смена паролей первого (потребителя) и второго (продавца) уровня доступа к данным | + | . |
| Параметры встроенных часов счётчика: | ||
| текущие время и дата | + | + |
| признак сезонного времени (зима/лето) | + | + |
| разрешение / запрет автоматического перехода сезонного времени | + | + |
| время перехода на "летнее" и "зимнее" время при автоматической установке сезонного времени | + | + |
| Параметры тарификатора: | ||
| режим тарификатора (однотарифный/многотарифный) | + | + |
| номер текущего тарифа | . | + |
| тарифное расписани (до 4 тарифов раздельно на каждый день недели и праздничные дни каждого месяца; до 16 тарифных интервалов в сутки с шагом установки не менее 1 мин.) | + | + |
| календарь праздничных дней | + | + |
| Параметры сохранения профилей мощности: | ||
| длительность периода интегрирования | + | + |
| признак неполного среза (счётчик включался или выключался на периоде интегрирования) | . | + |
| разрешение / запрет обнуления памяти при инициализации массива памяти средних мощностей | + | + |
| профиль активной мощности в обычном и ускоренном режимах чтения | . | + |
| Вспомогательные параметры: | ||
| мгновенные значения (со временем интегрирования 1 с.) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности) | . | + |
| действующие значения фазных напряжений и токов по каждой из фаз | . | + |
| коэффициенты мощности по каждой фазе и по сумме фаз | . | + |
| углы между фазными напряжениями | . | + |
| частота сети | . | + |
| Индивидуальные параметры счётчика: | ||
| сетевой адрес | + | + |
| серийный номер | . | + |
| дата выпуска | . | + |
| местоположение счётчика | + | + |
| класс точности по активной энергии | . | + |
| признак суммирования фаз (с учётом знака / по модулю) | . | + |
| вариант исполнения счётчика (однонаправленный / перетоковый) | . | + |
| номинальное напряжение | . | + |
| номинальный ток | . | + |
| коэффициент трансформации по напряжению (при учёте не используется) | + | + |
| коэффициент трансформации по току (при учёте не используется) | + | + |
| постоянная счётчика в основном режиме | . | + |
| температурный диапазон эксплуатации | . | + |
| режим импульсных выходов (основной / поверочный) | + | + |
| версия ПО | . | + |
| Режимы индикации: | ||
| период индикации (1... 255 секунд) | + | + |
| длительность индикации показаний потреблённой энергии по текущему тарифу (5... 255 секунд) в автоматическом режиме | + | + |
| длительность индикации показаний потреблённой энергии по нетекущему тарифу (5... 255 секунд) в автоматическом режиме | + | + |
| длительность тайм-аута (5... 255 секунд) при возврате из ручного в автоматический режим | + | + |
| перечень индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной энергии при автоматическом режиме смены параметров | + | + |
| перечень индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной энергии при ручном режиме смены параметров | + | + |
| Параметры контроля за превышением установленных лимитов активной мощности и энергии прямого направления: | ||
| режим (разрешение / запрет) контроля за превышением установленного лимита активной мощности прямого направления | + | + |
| режим (разрешение / запрет) контроля за превышением установленного лимита активной энергии прямого направления | + | + |
| значение установленного лимита мощности | + | + |
| значения установленного лимита энергии отдельно для каждого из четырёх тарифов | + | + |
| режим импульсного выхода (телеметрия / режим управления блоком отключения нагрузки) | + | + |
| режим управления блоком отключения нагрузки (нагрузка включена / выключена) | + | + |
|
Журнал событий (кольцевого на 10 записей):
|
. | + |
| Журнал ПКЭ (кольцевого на 100 записей) | . | + |
| Словосостояние самодиагностики счётчика | . | + |
