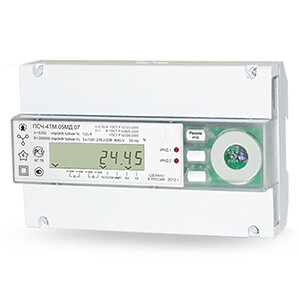

Счетчик 3ф 4т ПСЧ-4ТМ.05МД.25 5-80А 380В DIN-рейка

Счетчик электрической энергии многофункциональный трехфазный ПСЧ-4ТМ.05МД.25 (4 тарифа, 380 В, 5 - 80 А)

Многофункциональный счетчик ПСЧ-4ТМ.05МД.25 предназначен для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчик может применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, может осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Счетчик ПСЧ-4ТМ.05МД.25 является комбинированным, то есть выполняет многотарифный учет активной электроэнергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной электроэнергии прямого и обратного направления (три канала учета).

Может конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:

• активную электроэнергию прямого и обратного направления как активную электроэнергию прямого направления (учет по модулю);
• реактивную электроэнергию первого и третьего квадранта как реактивную электроэнергию прямого направления (индуктивная нагрузка);
• реактивную электроэнергию четвертого и второго квадранта как реактивную электроэнергию обратного направления (емкостная нагрузка).

Работа электросчетчика в однонаправленном режиме возможна только на линиях с потоком энергии в одном направлении.
При этом исключается возможность искажения учета при неправильном подключении токовых цепей электросчетчика.

Модель ПСЧ-4ТМ.05МД.25 является счетчиком непосредственного включения.

Счетчик предназначен для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), а также в составе автоматизированных систем диспетчерского управления (АСДУ).

Нормативно-правовое обеспечение

• Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.41152.177ТУ.
• Сертификаты соответствия № РОСС RU.АГ78.В00059.
• Свидетельство об утверждении типа средств измерений RU.С.34.011.А № 48570.

Габаритные и установочные размеры

Технические особенности

• Два независимых интерфейса связи - RS-485 и оптопорт.
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Два конфигурируемых изолированных испытательных выхода.
• Один конфигурируемый цифровой вход.
• Многофункциональный жидкокристаллический индикатор с подсветкой.
• Формирование сигнала управления нагрузкой по различным программируемым критериям.
• Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.
• Встроенные часы реального времени.
• Датчик магнитного поля повышенной индукции.
• Возможность пофазного учета электроэнергии.
• Три энергонезависимые электронные пломбы.
• Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.
• Корпус - вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).

Функциональные возможности

1. Тарификация и архивы учтенной электроэнергии.

Счетчики ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной электроэнергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).

Тарификатор:

• четыре тарифных зоны (тариф Т1-Т4 и сумма по всем тарифам);
• четыре типа дней (будни, суббота, воскресение, праздник);
• двенадцать сезонов (на каждый месяц года);
• дискрет тарифной зоны - 10 минут;
• чередование тарифных зон в сутках - до 144;
• используется расписание праздничных дней и список перенесенных дней.

Счетчик ведет нетарифицируемый учет электроэнергии с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе.

Счетчик ведет архивы тарифицированной учтенной электроэнергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления) и нетарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

• всего от сброса (нарастающий итог);
• за текущие и предыдущие сутки;
• на начало текущих и предыдущих суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 дней;
• за текущий месяц и двенадцать предыдущих месяцев;
• на начало текущего месяца и двенадцати предыдущих месяцев;
• за текущий и предыдущий год;
• на начало текущего и предыдущего года.

Счетчик может конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания.

2. Профили мощности нагрузки.

Счетчик имеет два базовых 4-канальных массива профиля мощности с глубиной хранения 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Счетчик ведет два трехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления и реактивной мощности прямого и обратного направления.

Каждый базовый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

3. Профили параметров.

Счетчик ведет независимый массив профиля параметров (далее - расширенный массив профиля или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут:

• число профилируемых параметров - до 16 (любых);
• глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.

Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а также формата хранения данных.

4. Регистрация максимумов мощности нагрузки.

Счетчик может использоваться как регистратор максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах электросчетчиков:

• от сброса (ручной сброс или сброс по интерфейсному запросу);
• за текущий и каждый из двенадцати предыдущих месяцев.

5. Измерение и учет потерь.

Счетчик производит расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.

6. Измерение параметров сети и показателей качества электричества.

Счетчик измеряет мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и может использоваться как измеритель или датчик параметров.

Счетчик работает как 4-квадрантный измеритель с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и может использоваться для оценки правильности подключения электросчетчика.

Счетчик может использоваться как измеритель показателей качества электроэнергии по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

7. Испытательные выходы и цифровые входы.

В электросчетчике функционируют два изолированных испытательных выхода основного передающего устройства.
Каждый испытательный выход может конфигурироваться для формирования следующих сигналов:

• импульсы телеметрии одного из каналов учета электроэнергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
• сигнал индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
• сигнал телеуправления;
• сигнал контроля точности хода встроенных часов (только выход канала 0);
• сигнал управления нагрузкой по различным программируемым критериям (только выход канала 0).

В электросчетчике функционирует один цифровой вход, который может конфигурироваться:

• для управления режимом поверки;
• для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

8. Управление нагрузкой.

Электросчетчик позволяет формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством.

Электросчетчик с функцией управления нагрузкой может работать в следующих режимах:

• режим ограничения мощности нагрузки;
• режим ограничения энергии за сутки;
• режим ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
• режим контроля напряжения сети;
• режим контроля температуры электросчетчика;
• режим управления нагрузкой по расписанию.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях.
Независимо от установленных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора.

9. Журналы счетчиков.

Счетчик ведет журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.

10. Устройство индикации.

Счетчик имеет жидкокристаллический индикатор с подсветкой для отображения учтенной электроэнергии (только трехфазной) и измеряемых величин и три кнопки управления режимами индикации.

Индикатор электросчетчиков может работать в одном из четырех режимов:

• режим индикации текущих измерений;
• режим индикации основных параметров;
• режим индикации вспомогательных параметров;
• режим индикации технологических параметров.

11. Интерфейсы связи.

Счетчик имеет два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптический интерфейс.

Счетчик обеспечивает возможность управления через интерфейсы связи:

• установкой, коррекцией и синхронизацией времени;
• режимами индикации;
• нагрузкой по команде оператора;
• сбросом показаний (очистка регистров учтенной энергии);
• сбросом максимумов мощности;
• инициализацией массивов профилей мощности;
• поиском адреса заголовка массива профиля;
• фиксацией данных вспомогательных режимов измерения;
• перезапуском электросчетчика;
• инициализацией электросчетчика.

12. Электронные пломбы и датчик магнитного поля.

В счетчике установлены три энергонезависимые электронные пломбы:

• крышки электросчетчика;
• защитной крышки контактной колодки;
• защитной крышки интерфейсных цепей и батареи.

Электронные пломбы фиксируют факт и время открытия / закрытия соответствующей крышки с формированием записи в журнале событий.
Электронные пломбы функционируют как во включенном, так и в выключенном состоянии электросчетчика.

В счетчике установлен датчик магнитного поля, фиксирующий воздействие на электросчетчики магнитного поля повышенной индукции 2±0,7 мТл (напряженность 1600 ± 600 А/м) и выше.

Технические характеристики

Класс точности учета активной / реактивной энергии	1 / 2
Учет электроэнергии	комбинированный
Номинальное напряжение, В	3 х (120 - 230) / (208 - 400)
Базовый (максимальный) ток, А	5 (80)
Стартовый ток (чувствительность), мА	0,004Iб
Установленный рабочий диапазон напряжений от 0,8Uном до 1,15Uном, В	3 х (96 - 265) / (166 - 460)
Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В	от 0 до 440
Номинальная частота сети, Гц	50
Диапазон рабочих частот, Гц	47,5 - 52,5
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c./сут.	±0,5
Полная мощность, потребляемая каждой последовательной цепью, не более, В*А	0,1
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения в диапазоне напряжений от 120 В до 230 В, не более, Вт (В*А)	120 В	230 В
	0,4 (0,6)	0,5 (1,1)
Характеристики интерфейсов связи: скорость обмена по оптическому порту скорость обмена по порту RS-485	. 9600 бит/с (фиксированная); 38400, 28800, 19200, 9600, 4800, 2400, 1200, 600, 300
Постоянная счетчика в основном режиме (А), режиме поверки (В), имп./(кВт*ч), имп./(квар*ч)	А = 250, В = 8000
Число индицируемых разрядов жидкокристаллического индикатора	8
Сохранность данных при прерываниях питания, лет: информации, более внутренних часов, не менее	. 40 12 (питание от литиевой батареи)
Защита информации	пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика	циклическая, непрерывная
Рабочие условия эксплуатации (группа 4 по ГОСТ 22261-94): температура окружающего воздуха, °С относительная влажность при 30 °С, % давление, кПа (мм. рт. ст.)	. -40... +60 до 90 70 - 106,7 (537 - 800)
Средняя наработка до отказа, часов	165000
Средний срок службы, лет	30
Масса, кг	1,1
