Описание и характеристики

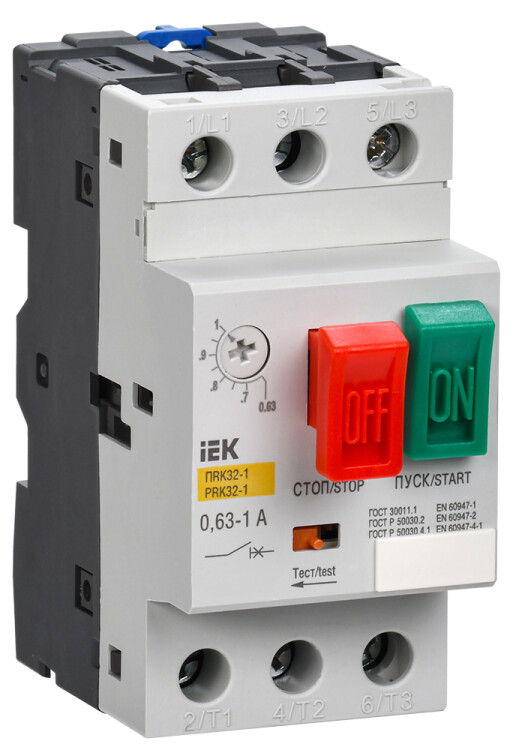

Пускатель ручной кнопочный ПРК32-1 In=1A Ir=0,63-1A Ue 660В IEK
Пускатели ручные кнопочные IEK ПРК-32 серии Master предназначены для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы.
Совмещают в себе функции автомата защиты двигателя и ручного пускателя.
Применяются на промышленных объектах, в сельском хозяйстве, строительстве.
Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.
По своим конструктивным и техническим характеристикам соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99, ГОСТ Р 50030.4.1-2002.
Пускатели кнопочные серии ПРК прошли сертификационные испытания.
Имеется сертификат соответствия РОСС С-МЕ01.В04759 на серийный выпуск.
Преимущества
- Высокая точность срабатывания.
- Удобная регулировка.
Размеры и вес
| Высота корпуса, мм | 90 |
| Ширина корпуса, мм | 44,5 |
| Глубина корпуса, мм | 79 |
| Вес изделия, не более, кг | 0,26 |

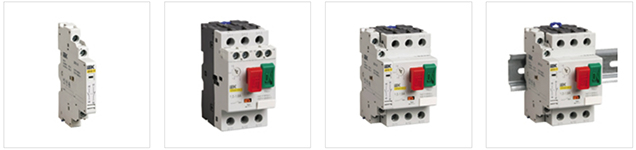

Особенности конструкции
- Дополнительные и аврийные контакты в одном корпусе ДК/АК32.
- Силовые клеммы и клеммы цепи управления иимеют одинаковые размеры винта, что позволяет использовать одну отвертку.
- Возможность увеличения количества вспомогательных контактов.
- Экономия места и времени при монтаже выключателя серии ПРК32.
- Удобство и легкость регулирования диапазона уставки срабатывания теплового расцепителя.
- Кнопкой "Тест" можно проверить ПРК32 без подключения в электроцепь.
- Большой диапазон температуры, способствующей использованию выключателей.
- Устройство блокировки включения ручного пускателя серии ПРК32 с помощью навесного замка.
- Все части автоматического выключателя защищены от прямого прикосновения.
- Возможна совместная установка двух ДК32 или ДК32 и ДК/АК32.
- Защитная оболочка с поворотно-нажимной кнопкой "Стоп" и прозрачным защитным протектором под кнопку "Пуск", обеспечивающая степень защиты от пыли и влаги IP54 по ГОСТ 14254.
Технические характеристики
| Артикул | DMS11-001 |
| Наименование | пускатель ручный кнопочный ПРК32 |
| Количество полюсов | 3 |
| Номинальное рабочее напряжение Ue, В | 230 / 400 / 660 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток In, А | 1,0 |
| Номинальное импульсное выдерживаемое напряжение, В | 8000 |
| Коммутационное перенапряжение, не более, В | 8000 |
| Номинальное напряжение изоляции, В | 660 |
| Тип расцепителя | термомагнитный |
| Класс расцепления (защиты) | 10 |
| Диапазон регулирования уставки срабатывания теплового расцепителя Ir, А | 0,63 - 1,0 |
| Уставка электромагнитного расцепителя, А | 13 |
| Категория применения | АС-3 |
| Номинальная мощность управляемого электродвигателя в категории применения АС-3, кВт | 0,18 (230 В) / 0,31 (400 В) / 0,55 (660 В) |
| Номинальный предельный отключающий ток короткого замыкания Icu, кА | 100 (230 В) / 100 (400 В) / 100 (660 В) |
| Номинальный рабочий отключаемый ток короткого замыкания Ics, кА | 100 (230 В) / 100 (400 В) / 100 (660 В) |
| Тепловые потери, Вт/полюс | 2,5 |
| Тип монтажа | на DIN-рейку |
| Тип подключения | винтовое соединение |
| Электрическая износостойкость, циклов В/О | 10000 |
| Механическая износостойкость, циклов В/О | 10000 |
| Диапазон рабочих температур, °C | -25... +40 |
| Относительная влажность воздуха при +40 °C, % | 50* |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3.1 (ГОСТ 15150) |
| Степень загрязнения | 3 |
| Применение в окружающей среде | В |
| Группа условий эксплуатации | М3 (ГОСТ 17516.1)** |
| Срок службы, не менее, лет | 10 |
| Ремонтопригодность | нет |
* Допускается эксплуатация изделия при относительной влажности воздуха 90 % и температуре +20 °C.
** Допускаются вибрационные нагрузки с частотой 0,5... 100 Гц при ускорении до 1 g.

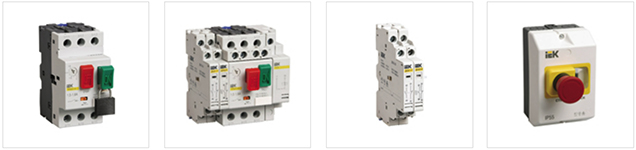

Установка дополнительного оборудования
Для расширения функциональных возможностей на пускатели ПРК32 могут быть установлены следующие дополнительные устройства:
- дополнительный контакт ДК32 для увеличения количества вспомогательных контактов;
- дополнительный контакт (поперечной установки) ДКП32 для увеличения количества вспомогательных контактов;
- дополнительный и аварийный контакт в одном корпусе ДК/АК32 для увеличения количества вспомогательных контактов и сигнализации срабатывания пускателей от сверхтоков;
- независимый расцепитель РН32 для осуществления дистанционного отключения пускателей;
- расцепитель минимального напряжения РМ32 для защиты от недопустимого снижения напряжения электрической сети;
- защитная оболочка с поворотно-нажимной кнопкой "Стоп" и прозрачным защитным протектором под кнопку "Пуск", обеспечивающая степень защиты IP54 по ГОСТ 14254.
Требования безопасности
- По способу защиты от поражения электрическим током пускатели соответствуют классу 0 по ГОСТ 12.2.007.0 и должны устанавливаться в щитовое оборудование, имеющее класс защиты не ниже I.
- Пускатели, установленные в защитную оболочку, соответствуют классу защиты II.
