Описание и характеристики

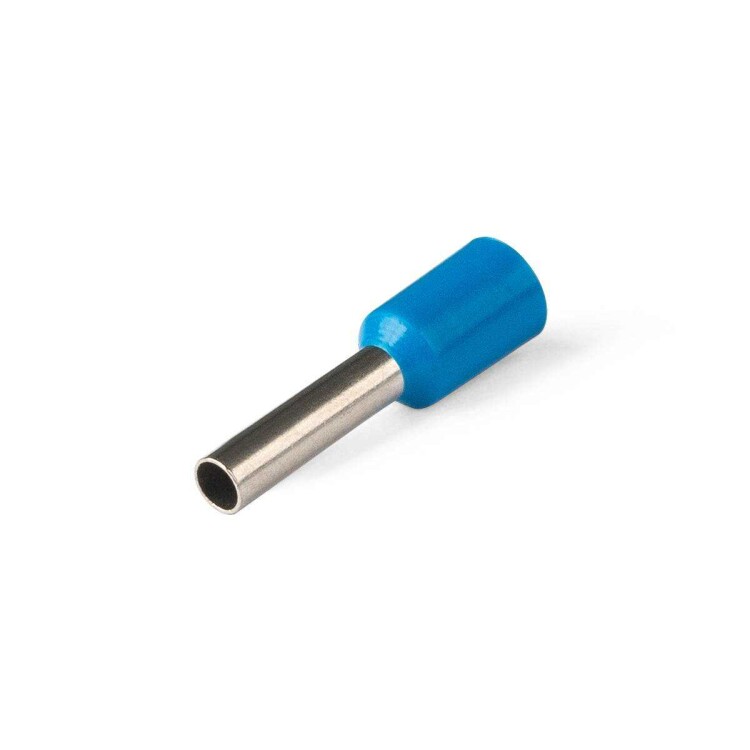

Наконечник штыревой втулочный изолированный НШВИ 2,5-12 КВТ, синий
Наконечники штыревые втулочные изолированные типа НШВИ КВТ предназначены для оконцевания методом опрессовки многожильных медных проводников.
Трансформируют концы многожильных проводов в монолитные штифты.
Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам.
Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения.
Коническая форма манжеты (исполнение Easy Entry) облегчает заведение многожильного провода внутрь медной втулки.
Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4.

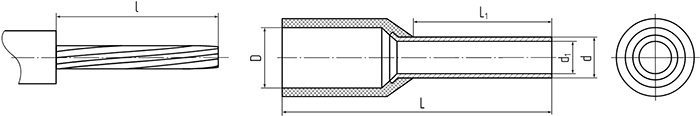

Размеры
| Размеры, мм | |||||
|---|---|---|---|---|---|
| L | L1 | I | D | d | d1 |
| 19,4 | 12 | 15 | 4,3 | 2,6 | 2,3 |
Материалы и цвета
| Материал контактной части | медь марки М1 |
| Покрытие контактной части | гальваническое лужение |
| Цвет изоляции | Синий |
| Материал изоляции | полипропилен* |
* Не содержит галогенов.
Технические характеристики
| Артикул | 79444 |
| Тип изделия | наконечник штыревой втулочный изолированный |
| Изоляция | частичная |
| Максимальное рабочее напряжение, В | 690 |
| Сечение жилы, кв.мм | 2,5 |
| Класс гибкости жилы | 3 / 4 / 5 / 6 |
| Температурная стойкость изоляции, °C | -40... +105 |
| Способ монтажа | опрессовка поверх медной втулки |
| Срок службы, лет | 25 |
