Описание и характеристики

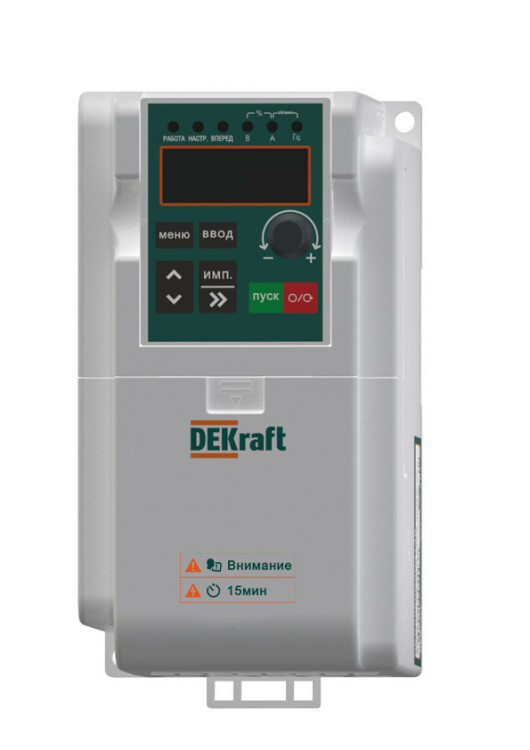

Преобразователь частоты трехфазный DEKraft ПЧ-510-3PH-380В-1,5кВт-B с тормозным модулем
Однофазные и трехфазные общепромышленные преобразователи частоты DEKraft представляют широкий спектр полностью протестированых и готовых к подключению решений для управления электродвигателями.
От стандартных насосов и вентиляторов до сложных высокопроизводительных машин, - DEKraft может предложить надежный и оптимальный ПЧ, в зависимости от Ваших задач и требований.
Применение
- Промышленная вентиляция, водоснабжение и водоотведение (вентиляторы, насосы).
- Текстильная и красильная промышленность (терморегулирующий штендер, прядильные машины, швейный станок).
- Пищевое и упаковочное производство (конвейер, выдувное формование, блендер, резак, этикетировочные машины).
Преимущества
- Компактный корпус.
- Многообразие функций.
- Высокая производительность.
- Высокая пепрегрузочная способность.
- Улучшенное защитное покрытие платы.
- Русифицированная панель управления.
- Встроенный протокол Modbus RTU.
- Выносной терминал с LED дисплеем для удобного и безопасного управления.
- Широкий диапазон входного напряжения.
- Улучшенное энергосбережение.
- Простота использования.
- Увеличенный срок службы.

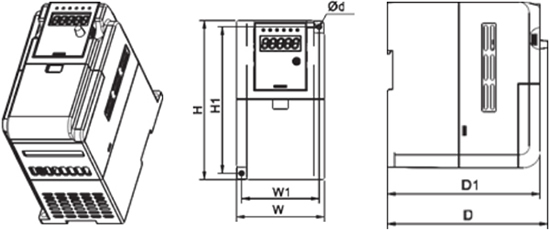

Размеры и вес
| Габаритные и установочные размеры, мм | Диаметр Od, мм | Масса нетто, кг | |||||
|---|---|---|---|---|---|---|---|
| W | H | D | W1 | H1 | D1 | ||
| 84 | 152 | 148,4 | 77 | 144 | 141 | 4,5 | 1,0 |
Функциональные возможности
Функция управления
- Регулировка подачи воды: если давление в системе превышает заданное значение, то ПЧ переходит в спящий режим и снижает частоту до более низкого значения для экономии энергии;
когда давление достигнет значения, установленного как порог для пробуждения, и пройдет время задержки на пробуждение, ПЧ включится автоматически.
- Встроенный ПЛК с режимами работы:
одиночный цикл (после 1 цикла продолжает работу с финальным значением); непрерывный цикл.
- Многоступенчатое управление скоростью - до 16 ступеней (параметры каждой ступени могут быть заданы индивидуально).
- Нет необходимости во внешнем контроллере.
Целевое применение: вентиляторы, шаровые мельницы, центрифуги, насосы HVAC, водоснабжение и водоотведение сточных вод.
Функция контроля длины
- Используйте входы DI4 (DI4 = 44) для подачи сигнала скорости, чтобы измерить длину в реальном времени.
Когда длина, заданная в 14, будет достигнута, сработает сигнал достижения длины.
Целевое применение: текстильные машины, машины протяжки кабеля.
Материалы и цвета
| Цвет корпуса | Серый |
| Материал корпуса | пластик |
Технические характеристики
| Артикул | DEKV060G1R5T4B |
| Тип изделия | преобразователь частоты |
| Исполнение | трехфазный |
| Входное напряжение, В | АС 400 ±15% |
| Входная частота, Гц | 50 / 60 |
| Выходная частота, Гц | 0 - 299 |
| Перегрузочная способность, % | 150 (в течение 60 с.) 180 (в течение 3 с.) |
| Номинальный входной ток, А | 6 |
| Мощность в тяжелом режиме работы (HD) Рдв., кВт | 1,5 |
| Максимальный ток в установленном режиме, А | 4,5 |
| Закон управления U/f (скалярный) | да |
| Закон управления (векторное бездатчиковое управление) | да |
| Встроенный ПИД | есть |
| Графический терминал | есть |
| Возможность удаленного монтажа графического терминала | есть |
| Защитное конформное покрытие | есть |
| Многоскоростное управление | 16 ступеней |
| Входы дискретные | 4 канала цифрового ввода (DI1-DI4) |
| Входы аналоговые | 1 аналоговый вход VF1 может служить в качестве входа напряжения (0 - 10 В) или тока (0/4 ~ 20 мA) |
| Выходы аналоговые | 1 канал аналогового выходного терминала FM1 позволяет выводить как напряжение (0 - 10 В), так и ток (0 ~ 20 мA) |
| Выходы релейные | односторонние релейные выходы T1, до 30 В / 1 A для постоянного тока и до 250 В / 3 A для переменного тока |
| Интерфейсы связи | Modbus RTU |
| Наличие тормозного модуля | есть |
| Предел регулирования скорости | 1:100 (при векторном управлении) |
| Точность стабилизации скорости | ±0,5% (при векторном управлении) |
| Точность частоты | цифровая 0,02% / аналоговая 0,1% |
| Кривая управления U/f | линейная, квадратичная и пользовательская |
| Торможение постоянным током | да |
| Частота ШИМ, кГц | 0,05 - 16 |
| Виброустойчивость | 0,6g |
| Охлаждение | принудительное |
| Рабочая температура, °C | -10... +40 |
| Относительная влажность воздуха, % | 90 (без конденсации) |
| Степень защиты от пыли и влаги | IP20 |
| Тип монтажа | настенный (до 15 кВт) / на DIN-рейку (4 кВт) |
| Подбор вспомогательного оборудования | автоматический выключатель 16 А (силовой кабель сечением 2,5 кв.мм, кабель цепи управления сечением 1 кв.мм) тормозной блок встроен. Imax = 10A, тормозной резистор 275 Ом, 250 Вт |
Схема электрическая
Расшифровка условных обозначений
