Описание и характеристики

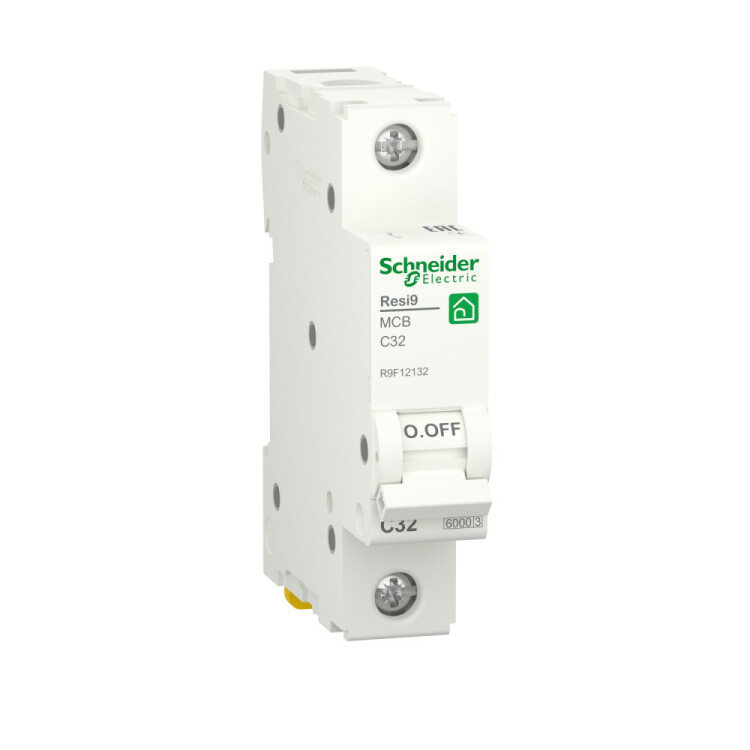

Автоматический выключатель Schneider Electric R9F12132 Resi9 (1Р, 32 А, С, 6 кА)
Resi9 - серия модульного оборудования для жилых и общественных зданий от Schneider Electric.
Важной особенностью модульных устройств Resi9 является наличие максимальной отключающей способности 6000 А.
Автоматические выключатели (автоматы) применяются для коммутации электрических цепей, а также для защиты потребителей от перегрузок и короткого замыкания.
Наличие в серии Resi9 автоматов с кривыми отключения В и С позволяет применить их в самых разнообразных модификациях электрических щитков.
Размеры
Технические характеристики
| Тип изделия | модульный автоматический выключатель (автомат) |
| Описание полюсов | 1P |
| Количество защищенных полюсов | 1 |
| Ширина по количеству модульных расстояний (шаг 18 мм) | 1 |
| Технология расцепителя | термомагнитный |
| Тип управления | рычаг управления |
| Индикатор наличия напряжения | индикация "вкл./выкл." |
| Тип сети | переменный ток |
| Номинальное напряжение, В | АС 230 |
| Рабочая частота тока, Гц | 50... 60 |
| Номинальный ток, А | 32 |
| Код кривой отключения | С |
| Защита от утечки на землю | --- |
| Номинальная наибольшая отключающая способность Icn, А | 6000 |
| Предел срабатывания электромагнитного расцепителя | 3... 5 х In (переменный ток) |
| Номинальное импульсное выдерживаемое напряжение, кВ | 4 |
| Номинальное напряжение изоляции Ui, В | 440 |
| Класс токоограничения | 3 |
| Категория перенапряжения | III |
| Электрическая износостойкость, циклов | 10000 |
| Механическая износостойкость, циклов | 20000 |
| Рабочая температура окружающей среды, °C | -25... +60 |
| Степень защиты от пыли и влаги | IP20 (открытая установка) / IP40 (установка в шкафу) |
| Степень загрязнения | 2 |
| Способ крепления | на DIN рейку |
| Цвет корпуса | Белый |
| Вес изделия, г | 120 |
Подключение
Схема электрическая
Присоединение
 |
Жесткий медный кабель: 1 - 25 кв.мм. Момент затяжки: 2 Н*м. |
