ВВГнг(А)-LS 1*50 ок(N)-0,66кВ медь КРУГЛЫЙ кабель Кирскабель

ВВГнг-LS, АВВГнг-LS на 660, 1000 В (ТУ 16.К71-310-2001)

Силовые кабели с медными или алюминиевыми жилами, с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожароопасности. (индекс LS в марках означает низкое дымо- и газовыделение Low Smoke)

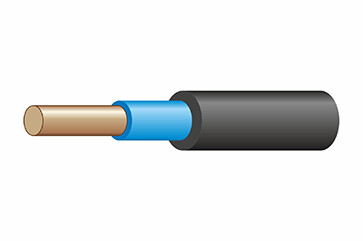

Конструкция:

1. Токопроводящая жила - медная (ВВГнг-LS) или алюминиевая (АВВГнг-LS), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка - изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. Внутренняя экструдированная оболочка - накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.
5. Наружная оболочка - из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.
   Кабели могут быть изготовлены в плоском исполнении (в обозначении добавляется буква "П"): ВВГнг-LS-П, АВВГнг-LS-П

Применение:

Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц.

Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Кабели предназначены для прокладки в пучках.



Технические характеристики:

• Вид климатического исполнения кабелей УХЛ и Т, категория размещения 1 и 5 по ГОСТ 15150-69

• Диапазон температур эксплуатации: от -50°С до +50°С

• Относительная влажность воздуха при температуре до +35°С: до 98%

• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

• Минимальный радиус изгиба при прокладке:

  • кабелей одножильных - 10 наружных диаметров,

  • кабелей многожильных - 7.5 наружных диаметров.

• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

• Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С

• Дымообразование при горении тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%

• Кабели не распространяют горение при прокладке в пучках.

• Строительная длина кабелей для сечений основных жил:

  • от 1,5 до 16 мм2 - 450 м

  • от 25 до 70 мм2 - 300 м

  • от 95 мм2 и выше - 200 м

• Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изг-ния)

• Срок службы: 30 лет

Коды ОКП:

35 2122 31 - кабелей ВВГнг-LS на 660 В
35 3371 35 - кабелей ВВГнг-LS на 1000 В
35 2222 46 - кабелей АВВГнг-LS на 660 В
35 7771 72 - кабелей АВВГнг-LS на 1000 В
