Доп. контакт поперечный ДКП32-11

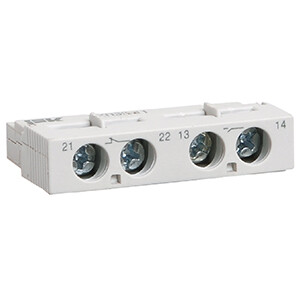

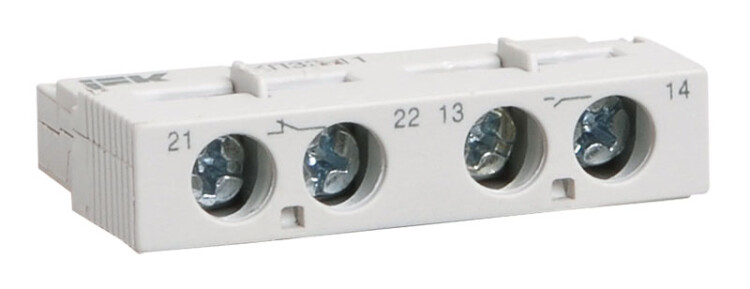

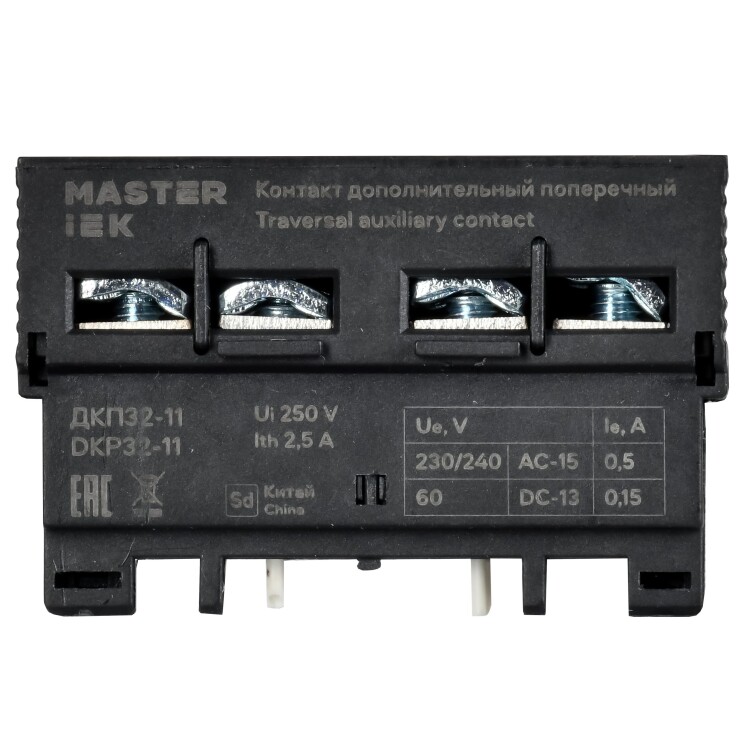

Дополнительный контакт поперечный ДКП32-11 IEK DMS11D-AE11

Дополнительные устройства к пускателям ПРК32 IEK предназначены для комплектации пускателей ручных кнопочных ПРК32.

Дополнительный контакт поперечной установки ДКП32 применяется для увеличения количества вспомогательных контактов ПРК32.

По своим характеристикам дополнительные устройства соответствуют ГОСТ Р 50030.2, ГОСТ Р 50030.4.1.

Размеры

Технические характеристики

Тип изделия		контакт дополнительный поперечный
Совместимость		пускатель ручной кнопочный ПРК32
Номинальное рабочее напряжение Ue, В		24	48	60	110	230
Номинальный ток, А	категория применения АС-15	2,0	1,25	---	1,0	0,5
	категория применения DС-13	1,0	0,3	0,15	---	---
Условный тепловой ток Ith, А		2,5
Номинальное напряжение изоляции Ui, В		250
Количество нормально разомкнутых НО контактов		1
Количество нормально замкнутых НЗ контактов		1
Рабочее положение		горизонтальное с возможным отклонением до 30°
Сторона присоединения к пускателю ПРК32		сверху со стороны вводных зажимов
Сечение подключаемых проводников, кв.мм		0,75 - 1,5
Температура окружающей среды, °C		-25... +55 (без защитной оболочки) / -25... +40 (в защитной оболочке)
Степень защиты от пыли и влаги		IP20
Группа механического исполнения		М2* (ГОСТ 17516.1)
Износостойкость, циклов		10000
Вес изделия, кг		?0,1

* Допускаются вибрационные нагрузки с частотой 0,5... 100 Гц при ускорении до 1 g.

Схема электрическая

Монтаж

• Дополнительный контакт поперечный ДКП32 устанавливают у вводных зажимов ПРК32 до щелчка после снятия пластиковой заглушки.

• Пускатель ПРК32 с дополнительными устройствами устанавливается на монтажной DIN-рейке в электрощитах со степенью защиты от пыли и влаги по ГОСТ 14254 не ниже IP30.

• Также пускатель ПРК32 с дополнительными устройствами может быть установлен в защитную оболочку, монтаж которой осуществляется на жесткой вертикальной плоскости при помощи винтов или саморезов.
