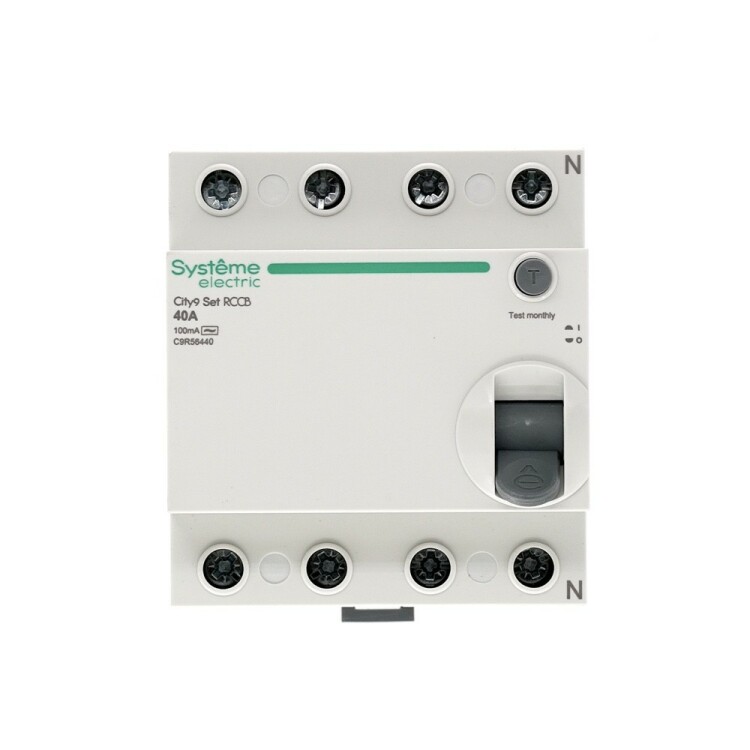

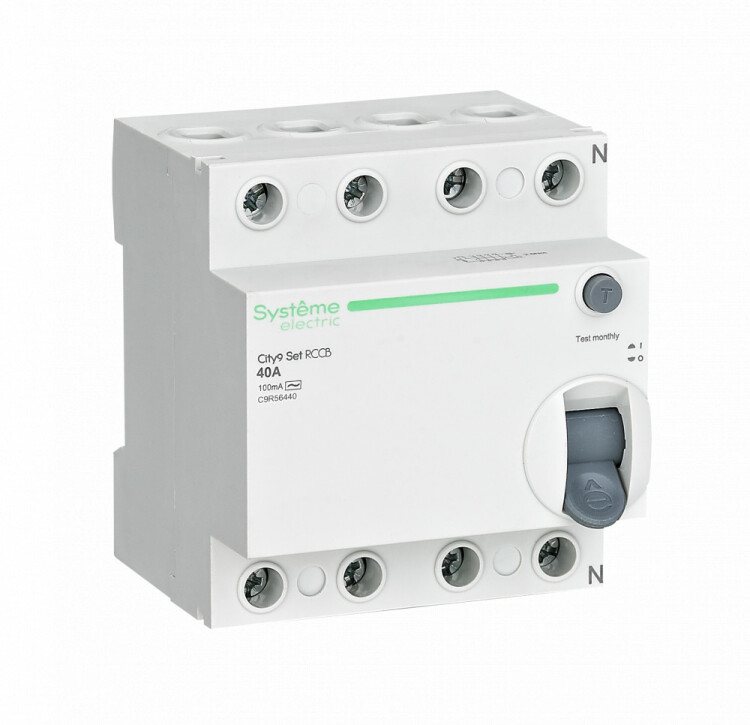

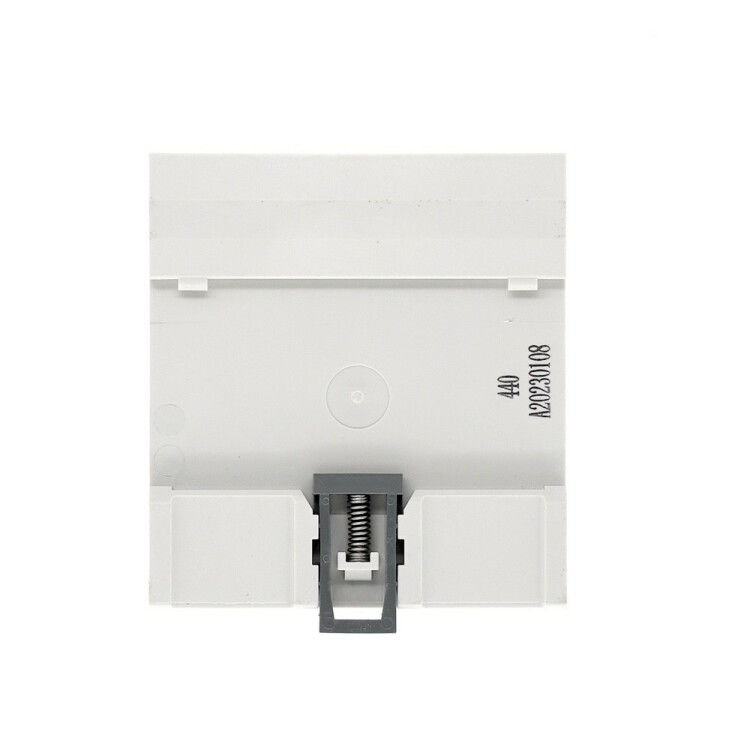

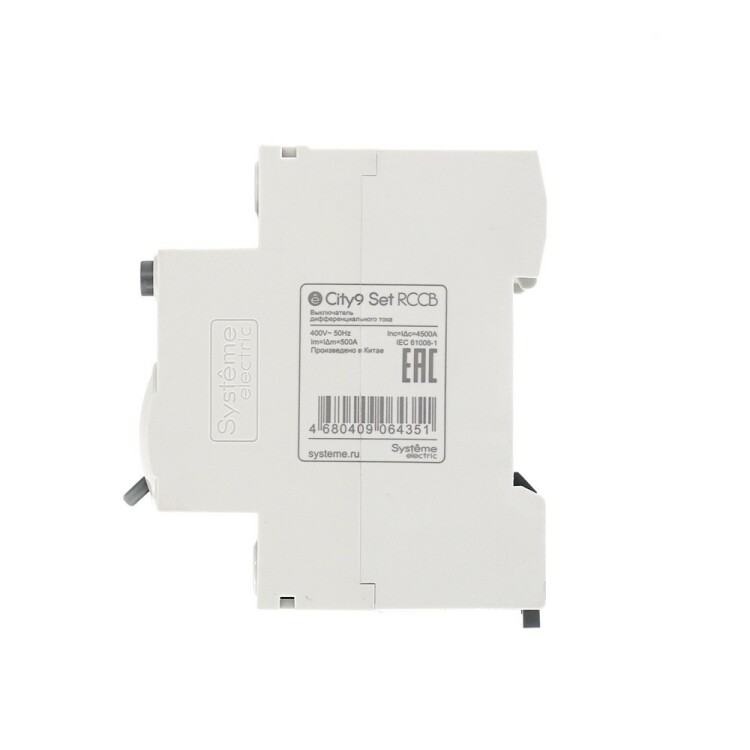

Выключатель дифференциальный (УЗО) 4Р 40А 100мА AC 6кА City9 Systeme Electric

Выключатель дифференциального тока (УЗО) Systeme Electric C9R56440 City9 Set (4Р, 40 А, 100 мА, тип AC, 6 кА, 400 В)

Выключатель дифференциального тока (ВДТ), или устройство защитного отключения (УЗО), Systeme Electric серии City9 Set с уставкой по току утечки 100 мА обеспечивает гарантированную защиту людей при косвенном прикосновении к токоведущим частям электроприборов.

Преимущества

• Подключение сверху и снизу.
• Безопасные клеммы.
• Кнопка "Тест" обеспечивает проверку работоспособности аппарата.

Принцип действия

• Измеряя разность силы тока между проводником под напряжением и нулевым проводником, дифференциальный выключатель нагрузки фактически обнаруживает ток, протекающий не по предусмотренной схемой нейтрали, в том числе через тело человека.

• Если этот ток достигает указанного на аппарате порога, дифференциальный выключатель нагрузки отключается в течение нескольких миллисекунд, предупреждая таким образом телесные повреждения или более тяжелые последствия.

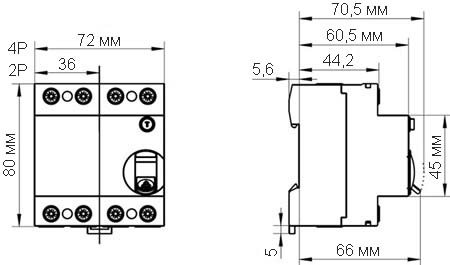

Размеры

Функциональные особенности

• ВДТ (УЗО) без встроенной защиты от сверхтоков производит аварийное отключение только в случае появления утечки.

• Один дифференциальный выключатель нагрузки, установленный перед группой автоматических выключателей, защищает несколько цепей.

• ВДТ (УЗО) без встроенной защиты от сверхтоков выполняет защитную функцию как при отсутствии, так и при наличии заземления (PE-проводника).

Технические характеристики

Наименование	выключатель дифференциального тока / устройство защитного отключения
Тип устройства	электромеханический
Количество полюсов	4P
Модульная ширина (шаг 18 мм)	4
Положение нейтрали	справа
Номинальный ток In, А	40
Номинальное рабочее напряжение Ue, В	АС 400
Рабочая частота сети, Гц	50
Чувствительность к утечке на землю, мА	100
Тип тока утечки*	АС
Номинальная отключающая и включающая способность, А	500
Номинальный условный ток короткого замыкания, А	6000
Номинальное напряжение изоляции Ui, В	500
Номинальное импульсное выдерживаемое напряжение Uimp, кВ	4
Наличие индикатора положения контакта	есть
Тип управления	тумблер
Способ крепления	на DIN-рейку
Подвод питания	сверху / снизу
Механическая износостойкость, циклов	4000
Электрическая износостойкость, циклов	4000
Степень защиты от пыли и влаги	IP20
Рабочая температура окружающей среды, °С	-25... +60
Относительная влажность воздуха при +25 ±10 °С, %	45 - 80
Срок службы, лет	10

* ВДТ (УЗО) типа тока утечки АС обеспечивает защиту только от утечек переменного синусоидального тока.
  ВДТ (УЗО) типа тока утечки А обеспечивает защиту от утечек как импульсного, так и переменного тока.

Монтаж и подключение

Крепление защелкиванием на DIN-рейке шириной 35 мм.

Любое установочное положение.

Подключение сверху или снизу.

Схема подключения

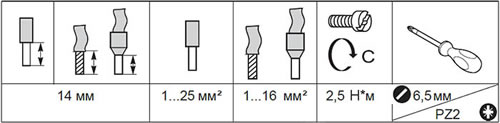

Присоединение проводников

Правила эксплуатации

• Выключатель дифференциального тока (УЗО) на имеет встроенной защиты от сверхтоков, поэтому последовательно с ним необходимо устанавливать автоматический выключатель аналогичного или меньшего номинала с типом защитных характеристик от сверхтоков В и С.

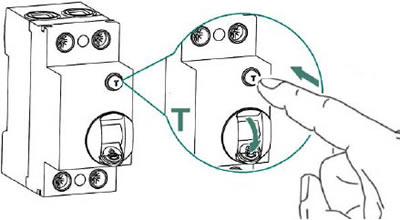

• ВДТ без встроенной защиты от сверхтоков необходимо регулярно проверять. Тестирование аппарата один раз в месяц позволяет подтвердить его работоспособность.
  Исправный аппарат выключится и отключит напряжение. Если аппарат не отключился, он должен быть обязательно заменен.

Рекомендации по выбору устройства

• Номинальный ток УЗО не должен быть меньше номинального тока вышестоящего автоматического выключателя.

• Требования ПУЭ: защита с помощью ВДТ без встроенной защиты от сверхтоков (УЗО) должна обеспечиваться для розеток общего назначения с номинальным током не более 20 А, предназначенных для использования обычными людьми, портативного оборудования с номинальным током не более 32 А, предназначенного для наружного использования; в ванных и душевых комнатах.

	Жилые помещения	Нежилые помещения	Чувствительность
Защита от поражения электрическим током при прямом прикосновении	Обязательная защита всех розеток. Обязательная защита всего электрооборудования в ванной. Рекомендуется защита осветительных цепей.	Обязательная защита всех розеток. Обязательная защита всего расположенного в помещении электрооборудования.	30 мА. 10 мА во всех случаях, когда этого требует стандарт, например, джакузи, плавательный бассейн и т.д.
Защита от возгорания из-за тока утечки	Рекомендуется для применения в старых зданиях (наличие пыли, сырости).	Обязательное применение во всех пожаро-или взрывоопасных помещениях. Рекомендуется для применения в помещениях при наличии пыли, сырости, химических веществ и т.д.	300 мА.
Защита от поражения электрическим током при косвенном прикосновении	Все цепи при системе заземления ТТ.	Все цепи при системе заземления ТТ.	100 или 300 мА.
