Описание и характеристики

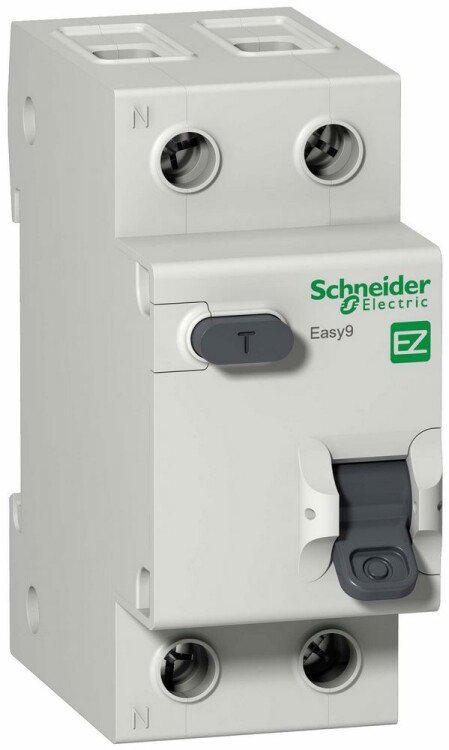

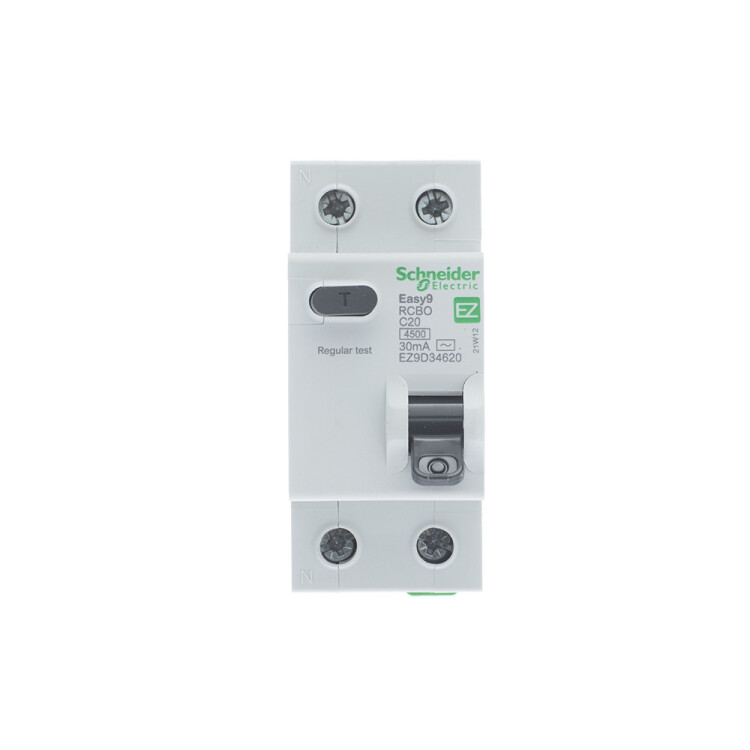

Автоматический выключатель дифференциального тока Schneider Electric EZ9D34620 Easy9 (2Р, 20 А, кривая отключения С, 30 мА, АС)
Коммутационная аппаратура Scheider Electric cерии Easy9 отличается качеством, надежностью и удобством использования.
Унифицированная конструкция и высокие производственные стандарты увеличивают срок службы оборудования Easy9, при этом его приятно устанавливать и эксплуатировать.
Автоматические выключатели дифференциального тока Easy9 со встроенной защитой от сверхтоков применяются для защиты цепей от коротких замыканий и перегрузок, для защиты людей от поражения электрическим током при прямом прикосновении (чувствительность 30 мА).
Выполняют защитную функцию как при отсутствии, так и при наличии заземления (PE-проводника).

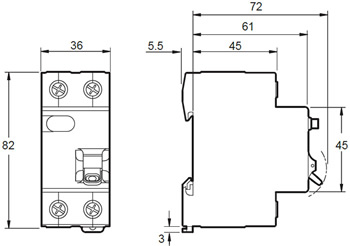

Размеры
Технические характеристики
| Тип изделия | автоматический выключатель дифференциального тока со встроенной защитой от сверхтоков |
| Описание полюсов | 1 полюс + нейтраль |
| Положение нейтрали | слева |
| Номинальный ток In, А | 20 |
| Тип сети | переменный ток |
| Технология расцепителя | термомагнитный |
| Код кривой отключения | С |
| Номинальное рабочее напряжение Ue, В | АС 230 |
| Рабочая частота сети, Гц | 50 |
| Чувствительность защиты от тока утечки, мА | 30 |
| Задержка срабатывания защиты от тока утечки | мгновенный |
| Класс защиты от тока утечки | АС |
| Отключающая способность | Icn 4500 А при 230 В переменного тока 50 Гц |
| Предел электромагнитного отключения | 5... 10 x In |
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальное импульсное выдерживаемое напряжение Up, кВ | 4 |
| Наличие индикатора положения контакта | есть |
| Тип управления | тумблер |
| Способ крепления | защелкивающийся |
| Монтажная опора | DIN-рейка |
| Шаг 9 мм | 4 |
| Механическая износостойкость, циклов | 8000 |
| Электрическая износостойкость, циклов | 2000 (АС 230 В, 50 Гц) |
| Степень защиты от пыли и влаги | IP20 |
| Категория перенапряжения (МЭК 60364) | IV |
| Рабочая температура окружающей среды, °С | -25... +60 (при относительной влажности 95 %) |
| Цвет корпуса | Серый (RAL 7035) |
| Стандарты | IEC 61009-1 |
| Вес изделия, г | 185 |
Монтаж
 |
 |
| Крепление защелкиванием на DIN-рейке шириной 35 мм. |
Любое установочное положение. |
Присоединение
 |
Жесткие медные кабели. Гибкие медные кабели. |
