Описание и характеристики

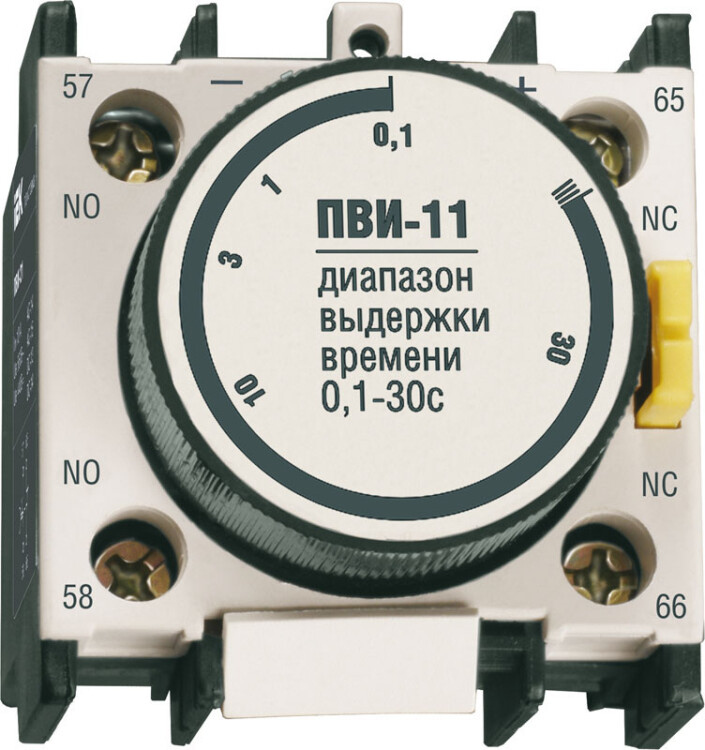

Приставка пневматическая выдержки времени ПВИ-11 (1з + 1р, задержка на включение 0,1 - 30 сек.)
Пневматическая приставка выдержки времени ПВИ является дополнительным устройством, применяемым для комплектации контакторов типа КМИ, КТИ.
Приставка ПВИ позволяет получить задержку замыкания или размыкания вспомогательной цепи.
По своим характеристикам соответствует ГОСТ 30011.5.1.

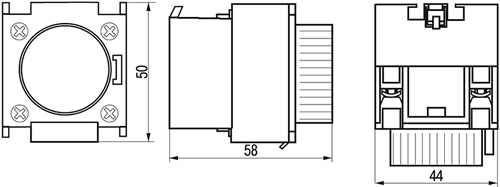

Размеры
Технические характеристики
| Артикул | KPV10-11-1 | |
| Тип изделия | приставка пневматическая выдержки времени | |
| Количество и вид контактов | 1 нормально замкнутый + 1 нормально разомкнутый | |
| Диапазон выдержки времени, секунд | 0,1 - 30 | |
| Род выдержки времени | при включении | |
| Номинальное напряжение переменного / постоянного тока Ue, В | до 660 / до 400 | |
| Номинальный рабочий ток Ie для категорий применения АС-14, АС-15, А | 660 В | 1,5 |
| 400 В | 3 | |
| 230 В | 6 | |
| Номинальный рабочий ток Ie для категорий применения DС-13, DС-14, А | 400 В | 0,63 |
| 220 В | 1,5 | |
| Ток термической стойкости Ith, А | 10 | |
| Минимальная включающая способность | напряжение Umin, В | 24 |
| ток Imin, мА | 10 | |
| Допустимая кратковременная нагрузка при t ?1 сек., А | 100 | |
| Сопротивление изоляции, МОм | 10 | |
| Напряжение по изоляции Ui, В | 690 | |
| Совместимость с контакторами | все типоисполнения КМИ, КТИ | |
| Максимальное сечение присоединяемых проводников, кв.мм | 2 х 2,5 | |
| Механическая износостойкость, циклов В - О | 1,6 х 106 | |
| Диапазон рабочих температур, °C | -40... +50 | |
| Среднее значение относительной влажности, не более, % | 90 | |
| Степень защиты от пыли и влаги | IP20 | |
| Климатическое исполнение и категория размещения | УХЛ4 (ГОСТ 15150) | |
| Степень загрязнения | 3 | |
| Группа условий эксплуатации | М4 (ГОСТ 17516) | |
| Вес изделия, г | 80 | |
| Срок службы, не менее, лет | 10 | |
Монтаж и подключение
- Монтаж приставки ПВИ производится при помощи защелки на фронтальную часть контактора КМИ или специальную крепежную панель контактора КТИ.
- По способу защиты человека от поражения электрическим током дополнительное устройство соответствует классу 0 по ГОСТ 12.2.007.0.
- Эксплуатация дополнительного устройства разрешается только с последовательно включенным плавким предохранителем типа gG номинальным током 12 А.
Схема электрическая
