Описание и характеристики

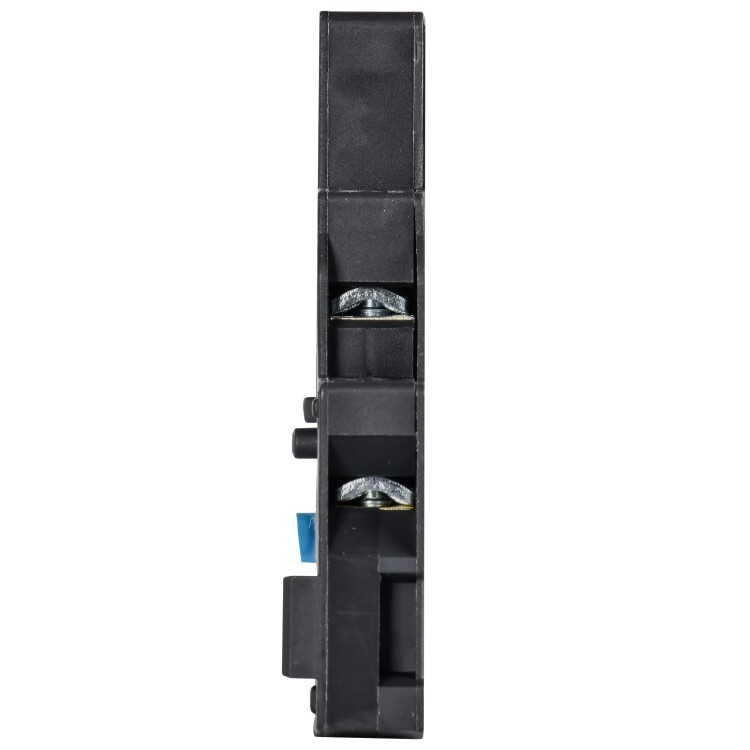

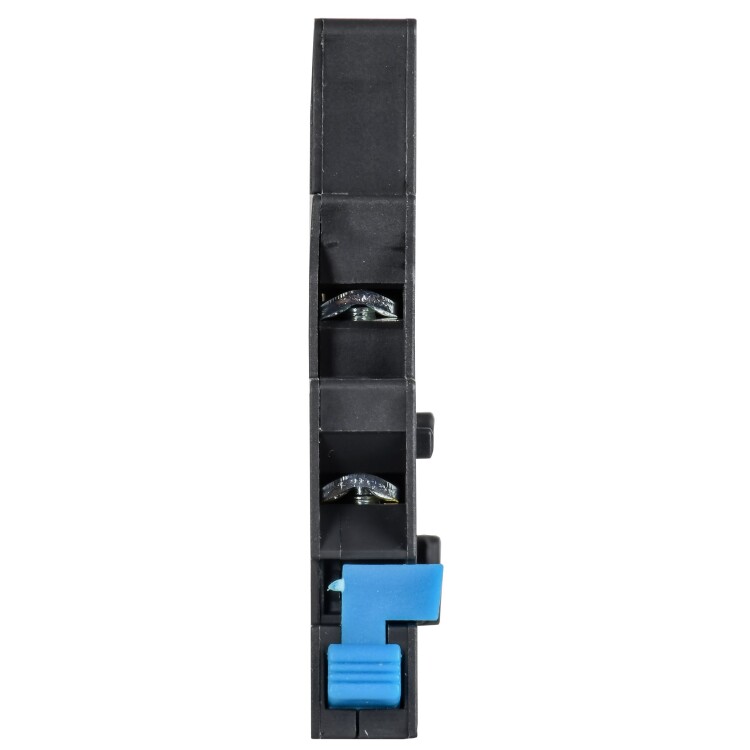

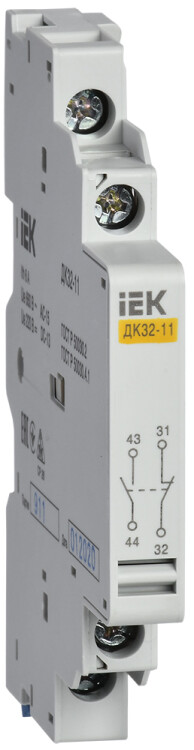

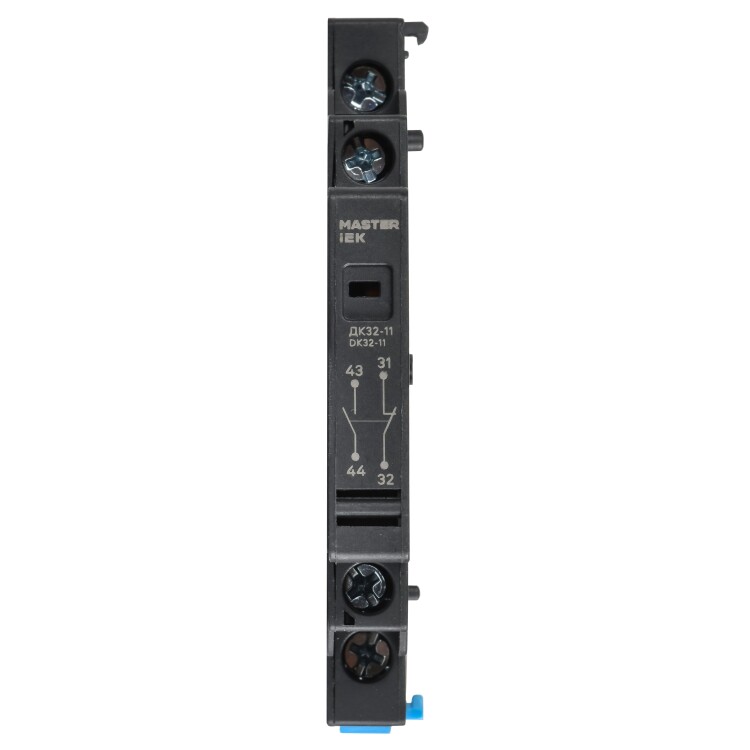

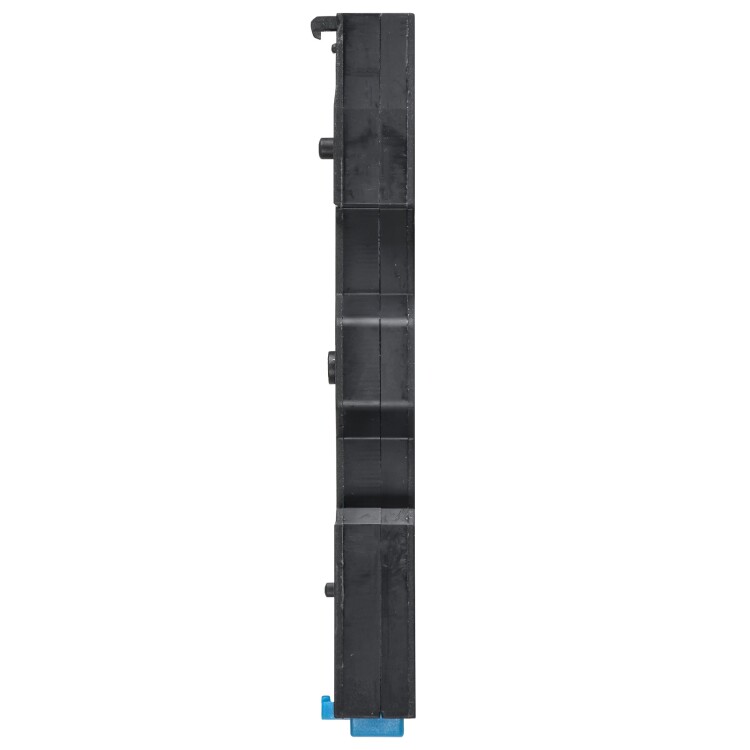

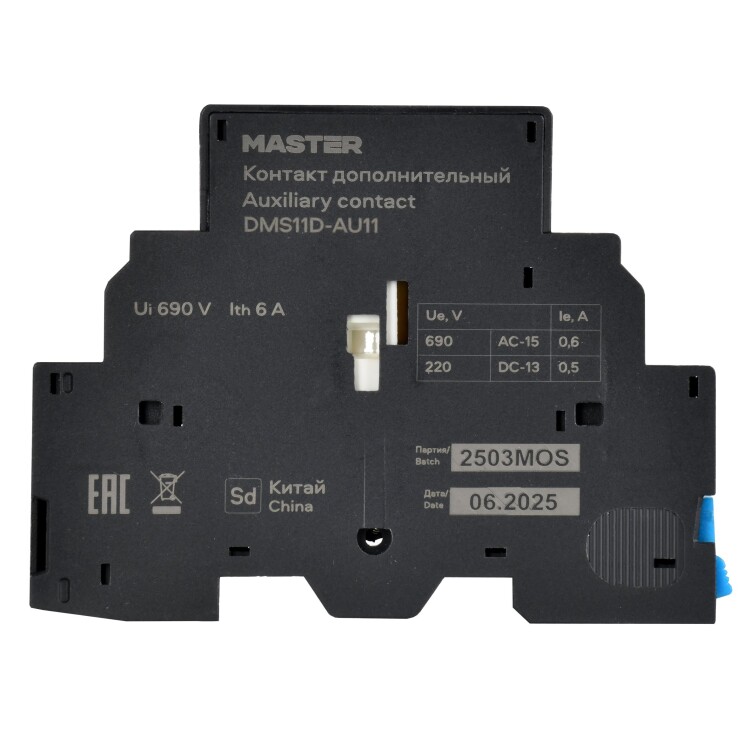

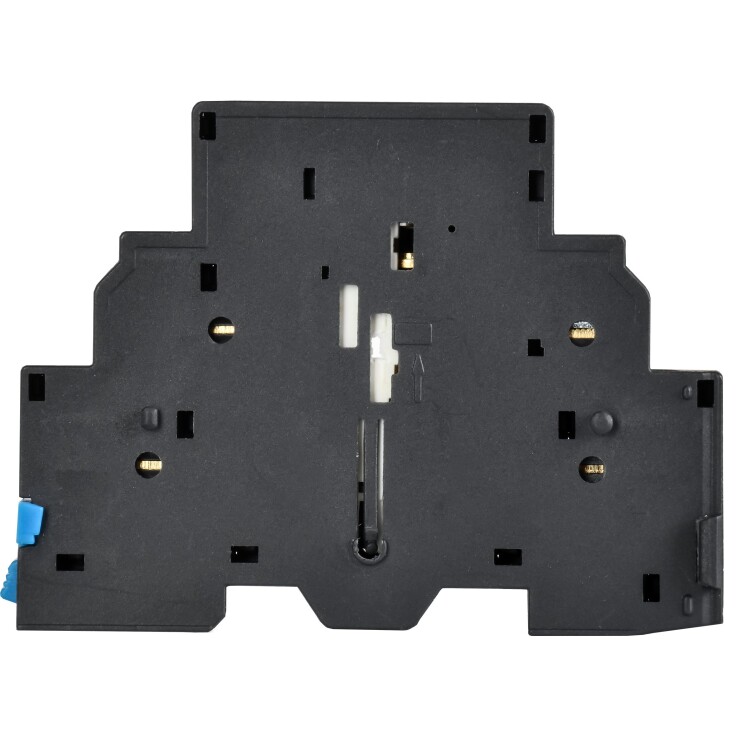

Контакт дополнительный ДК32-11 Master IEK для ПРК32
Дополнительный контакт ДК32-11 относится к дополнительным устройствам, предназначенным для комплектации пускателей ручных кнопочных ПРК32 IEK серии Master.
Пускатели ручные кнопочные ПРК32 используются для управления трехфазными асинхронными электродвигателями и их защиты от перегрузки, короткого замыкания и неполнофазных режимов работы.
Совмещают в себе функции автомата защиты двигателя и ручного пускателя.
Применяются на промышленных объектах, в сельском хозяйстве, строительстве.
Могут устанавливаться для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.
Дополнительные устройства могут быть установлены на пускатели для расширения функциональных возможностей ПРК32.
Дополнительный контакт ДК32-11 применяется для увеличения количества вспомогательных контактов пускателя.
Размеры и вес
| Высота корпуса, мм | 91 |
| Ширина корпуса, мм | 9 |
| Глубина корпуса, мм | 67 |
| Вес изделия, г | 100 |
Технические характеристики
| Артикул | DMS11D-AU11 |
| Тип изделия | контакт дополнительный |
| Модульная ширина (шаг 18 мм) | 0,5 |
| Совместимость | пускатели ручные кнопочные ПРК32 |
| Тип контактов | 1з+1р |
| Номинальное напряжение переменного тока (50 Гц), В | 690 |
| Номинальное напряжение постоянного тока, В | 220 |
| Номинальный рабочий ток Ie, АС-15, А | 6 (24, 48 В) / 4,5 (110 / 127 В) / 3,3 (230 / 240 В) |
| Номинальный рабочий ток Ie, DС-13, А | 6 (24 В) / 5 (48 В) / 3 (60 В) / 1,3 (110 В) / 0,5 (220 В) |
| Условный тепловой ток на открытом воздухе Ith, А | 6 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 2,5 |
| Номинальное напряжение изоляции Ui, В | 690 |
| Максимальное количество включений в час (в категории применения АС-3) | 120 |
| Электрическая износостойкость, циклов В-О | 10 тыс. |
| Механическая износостойкость, циклов В-О | 10 тыс. |
| Режим работы | продолжительный |
| Степень защиты от пыли и влаги | IP20 |
| Тип монтажа | боковое крепление |
| Сторона присоединения к пускателю | слева |
| Сечение присоединяемых проводниокв, кв.мм | 0,75 - 2,5 |
| Момент затяжки винтов, Н*м | 0,8 |
