Описание и характеристики

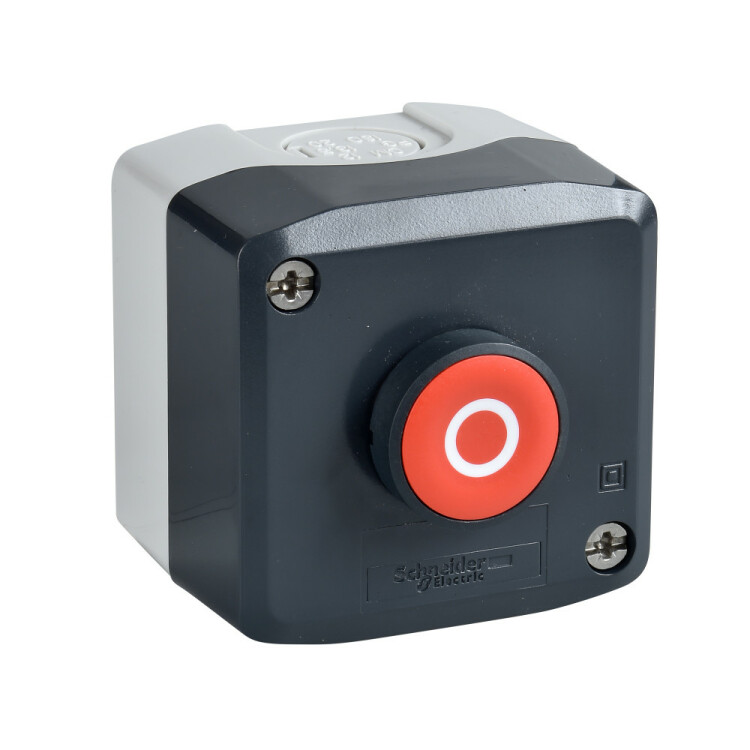

Пост кнопочный Schneider Electric XALD112 Harmony XAL (1НЗ, 1 кнопка, IP66) с возвратом, с маркировкой "О", красный
Пластиковые пульты управления Schneider Electric серии Harmony XALD для оборудования контроля и сигнализации из линейки Harmony XB5 подходят для выполнения большинства обычных функций: пуск, останов, пуск-останов, аварийный останов.
Комплектные пульты Harmony XALD готовы к эксплуатации: оснащены блоками контроля и сигнализации с установочным диаметром 22 мм из линейки Harmony XB5.
Посты управления Harmony XALD позволяют легко добавлять функции управления и сигнализации на машины, подверженные постоянным изменениям или риску повреждения корпуса.
Обладают химической устойчивостью и обеспечивает двойную изоляцию.
Применение
- Локальное, массовое производство текстиля, упаковки и т.д.
- Управление небольшими подъемными системами.
- Управление открыванием дверей, рулонных ворот.
- Управление системами вентиляции и дымоудаления.
Размеры и вес
| Высота, мм | 68 |
| Ширина, мм | 68 |
| Вес изделия, г | 156 |
Материалы и цвета
| Цвет корпуса | Светло-серый (RAL 7035) |
| Цвет крышки | Темно-серый (RAL 7016) |
| Цвет кнопки | Красный |
| Цвет маркировки | Белый |
| Материал корпуса | поликарбонат |
| Материал контактов | серебряный сплав Ag/Ni |
Технические характеристики
| Тип изделия | устройство управления в корпусе | |
| Конструктивное исполение | в сборе: пост кнопочный с 1 кнопкой нажимной | |
| Тип толкателя | потайной, с пружинным возвратом, с маркировкой "О" | |
| Тип контактов | 1НЗ | |
| Работа контактов | медленное размыкание | |
| Наличие подсветки | нет | |
| Номинальный рабочий ток Ie в категории применения АС-15, А | 120 В | 6 |
| 240 В | 3 | |
| 600 В | 1,2 | |
| Номинальный рабочий ток Ie в категории применения DС-13, А | 125 В | 0,55 |
| 250 В | 0,27 | |
| 600 В | 0,1 | |
| Условный тепловой ток на открытом воздухе Ith, А | 10 | |
| Номинальное импульсное выдерживаемое напряжение, кВ | 6 | |
| Номинальное напряжение изоляции, В | 600 | |
| Рабочая температура, °C | -40... +70 | |
| Степень защиты от пыли и влаги | IP66 | |
| Степень защиты от механического воздействия | IK03 | |
| Механическая износостойкость, циклов | 10000000 | |
| Электрическая износостойкость, циклов | 1000000 | |
| Класс защиты от поражения электрическим током | II | |
| Кабельные вводы | 1 удаляемая заглушка кабельного ввода (зажимная способность 14 - 14 мм); 2 удаляемые заглушки отверстий под кабельные сальники Pg13 и ISO M20 (зажимная способность 12 - 12 мм) |
|
| Способ подключения | винтовое соединение | |
| Максимальное сечение подключаемых проводников | 2 х 1,5 кв.мм | |
