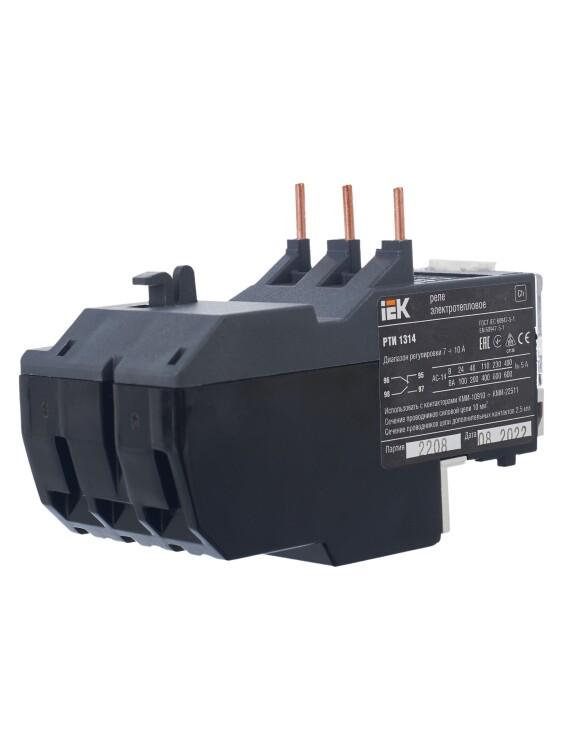

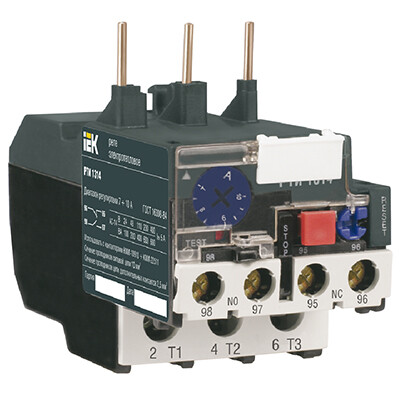

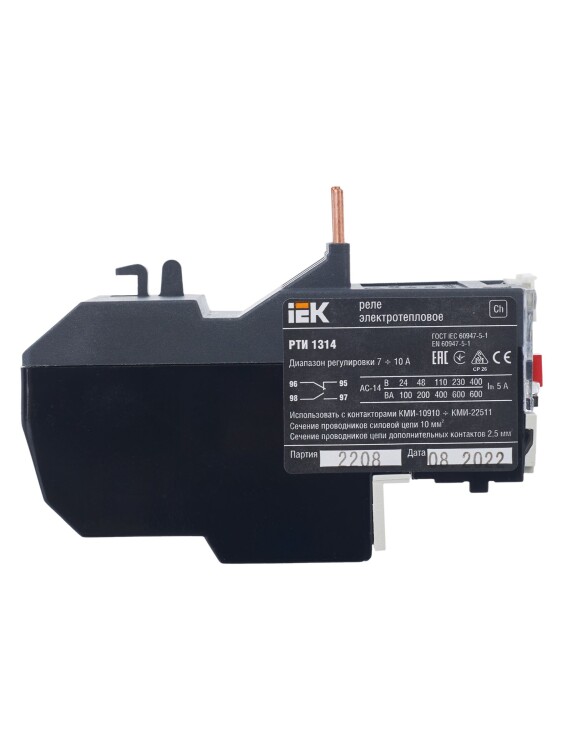

Реле электротепловое РТИ-1314 IEK (7 - 10 А)
Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии.
Предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора.
Устанавливается непосредственно на контакторах серии КТИ и КМИ.
Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.
Реле оснащено дополнительными контактами - размыкающим для отключения контактора и замыкающим для сигнализации срабатывания.
Соответствует требованиям ГОСТ Р 50030.2.
Преимущества
- Высокая точность срабатывания.
- Удобная регулировка.

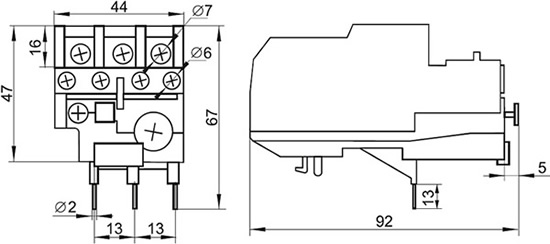

Размеры
Особенности конструкции
 |
Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока уставки. |  |
Наличие кнопки "Тест" позволяет проверить работоспособность аппарата до его подключения в силовую цепь. |
 |
Процесс повторного включения может происходить в двух режимах: ручном и автоматическом. |  |
Наличие поверхности для нанесения маркировки позволяет делать указание на соответствие схеме, что упрощает монтаж. |
 |
О текущем состоянии размыкающих и замыкающих контактов информирует индикатор на передней панели. |  |
Возможность принудительной остановки контактора. |
Технические характеристики
| Артикул | DRT10-0007-0010 | |
| Тип изделия | реле электротепловое | |
| Основные параметры реле | ||
|---|---|---|
| Диапазон регулировки реле, А | 7 - 10 | |
| Номинальное напряжение, В | 230 / 400 / 660 | |
| Номинальное напряжение изоляции, В | 660 | |
| Номинальное импульсное напряжение, кВ | 6 | |
| Диапазон рабочей частоты, Гц | 0 - 400 | |
| Класс расцепления | 10 А (пуск двигателей длительностью до 10 с.) | |
| Типы предохранителей для защиты реле | аМ (12 А) / gG (20 А) | |
| Типы контакторов, используемых с реле | КМИ-10910, КМИ-10911, КМИ-11210, КМИ-11211, КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511 | |
| Температура окружающей среды при эксплуатации, °C | -45... +55 | |
| Нижняя предельная температура окружающей среды при эксплуатации, °C | -50 | |
| Степень защиты от пыли и влаги | IP20 | |
| Климатическое исполнение и категория размещения | У3 (ГОСТ 15150) | |
| Группы условий эксплуатации | М4, М7, М8 (ГОСТ 17516.1) | |
| Частота вибрационных нагрузок, Гц | до 100 (при ускорении до 1 g) | |
| Способ подключения силовой электрической цепи | винтовое соединение | |
| Сечение подключаемых проводников, кв.мм | гибкий кабель без наконечника | 1,5 - 10 |
| гибкий кабель с наконечником | 1 - 4 | |
| жесткий кабель | 1 - 6 | |
| Момент затяжки, Н*м | 2 | |
| Вес изделия, г | 165 | |
| Срок службы, лет | 15 | |
| Параметры дополнительных контактов реле | ||
| Тип дополнительных контактов | 1з + 1р | |
| Ток термической стойкости, А | 5 | |
| Максимальная мощность катушки контактора, подключаемой к встроенным дополнительным контактам, в зависимости от напряжения, В*А | 24 В | 100 |
| 36 В | 150 | |
| 110 В | 400 | |
| 230 В | 600 | |
| 400 В | 600 | |
| Защита от сверхтоков - предохранитель gG, А | 5 | |
| Сечение присоединяемых проводников, кв.мм | 1,0 - 1,25 | |
| Момент затяжки, Н*м | 1,2 | |
Время-токовые характеристики срабатывания

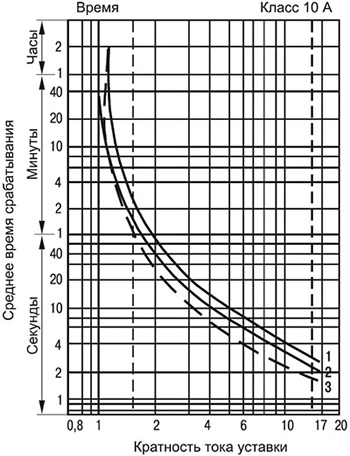

1 - симметричный трехфазный режим из холодного состояния. |
Схема электрическая приниципиальная
|
Монтаж и эксплуатация

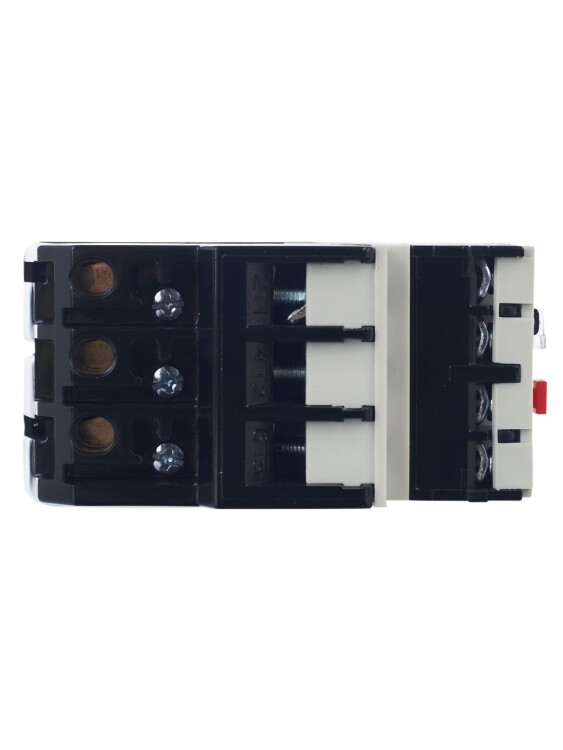

Для установки реле на контакторе необходимо:
- отвернуть винты выходных зажимов 2Т1, 4Т2 6ТЗ контактора;
- закрепить реле на контакторе;
- присоединить штыревые выводы реле к выходным зажимам 2Т1, 4Т2, 6ТЗ контактора, затянуть винты зажимов контактора.
Контактные выводы 95 и 96 реле должны быть соединены последовательно с катушкой управления контактора.

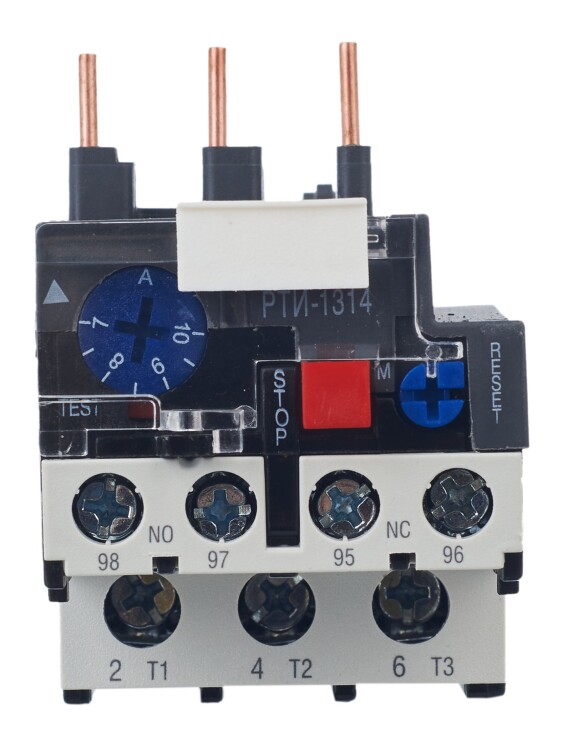

Рукоятки управления настройкой реле расположены на передней панели.
 |

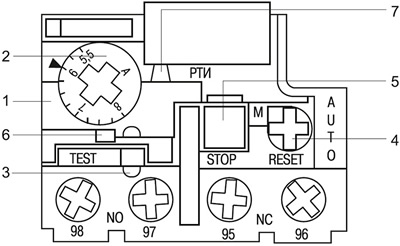

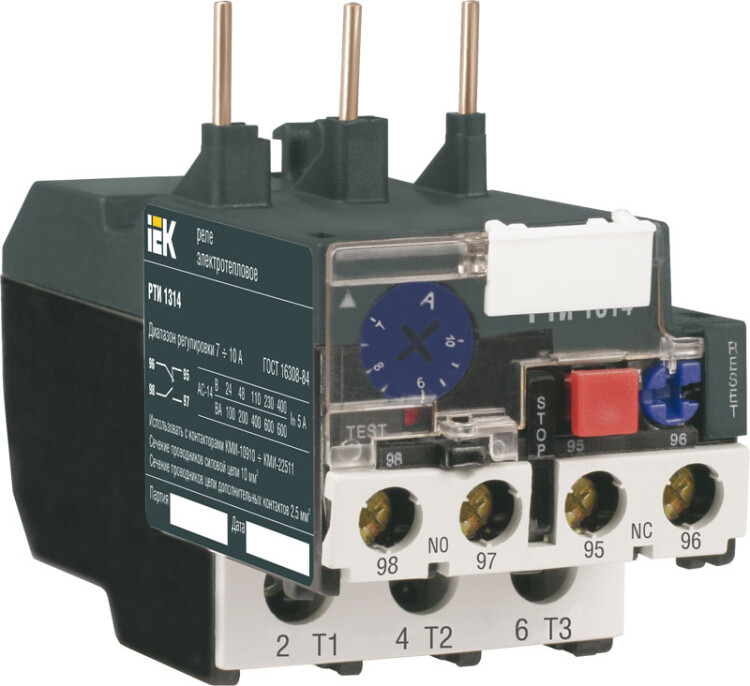

1 - прозрачная крышка. 3 - место пломбирования. 5 - кнопка Stop. 7 - индикатор срабатывания. |
Реле имеют регулировку диапазона уставки срабатывания тепловой защиты, которую необходимо настраивать на номинальный ток двигателя.
Для изменения уставки срабатывания электротеплового реле:
- открыть прозрачную крышку (1) над диском регулировки уставки;
- установить необходимый ток уставки срабатывания реле вращением диска (2), совмещая значение тока (в амперах) на шкале с отметкой на корпусе.
Для предотвращения несанкционированного изменения уставки крышка может быть опломбирована (3).
Повторное включение реле после срабатывания тепловой защиты может осуществляться в двух режимах - автоматическом (автоматическое повторное включение) или ручном (ручное повторное включение).
